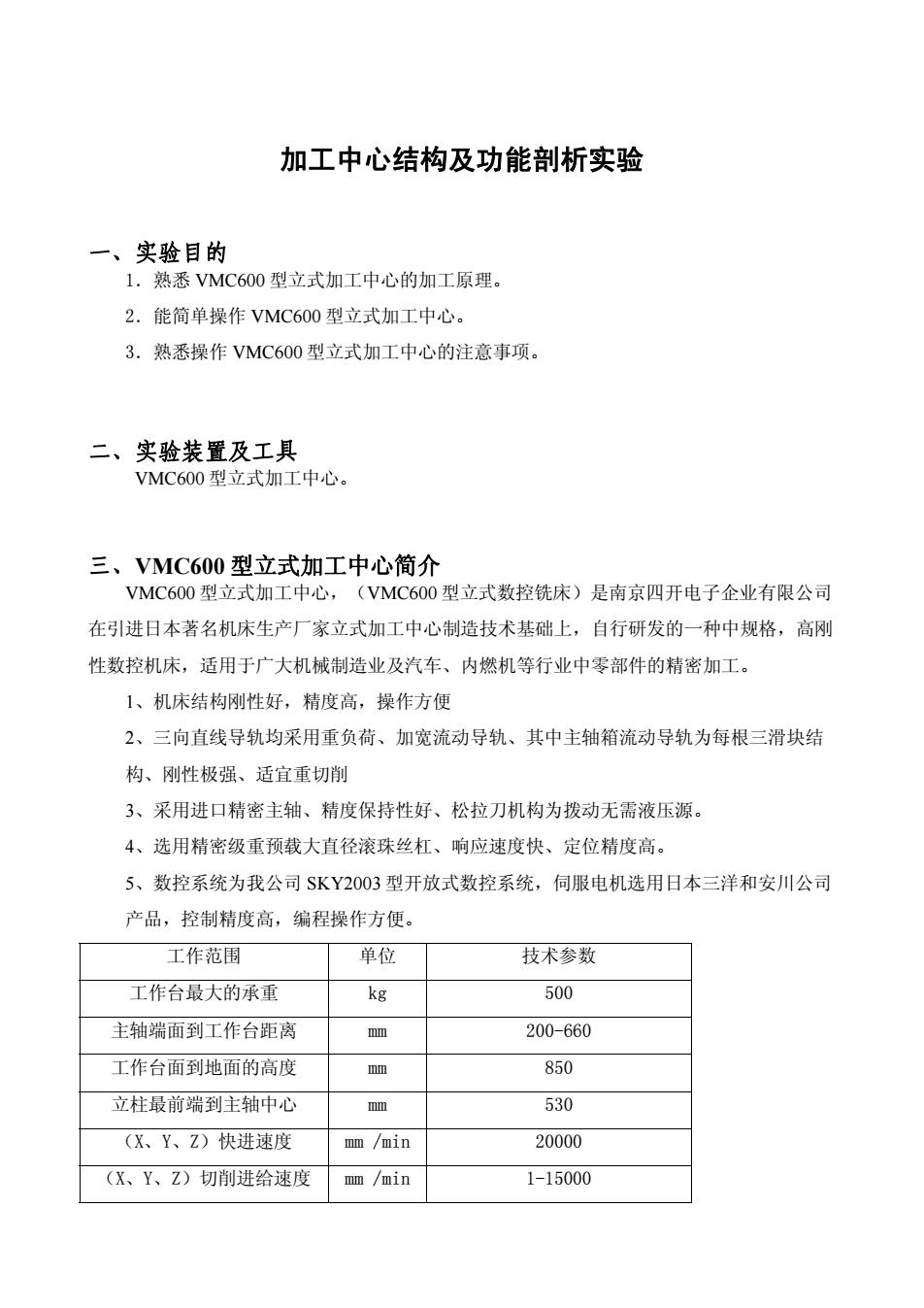

加工中心结构及功能剖析实验 一、实验目的 1．熟悉 VMC600 型立式加工中心的加工原理。 2．能简单操作 VMC600 型立式加工中心。 3．熟悉操作 VMC600 型立式加工中心的注意事项。 二、实验装置及工具 VMC600 型立式加工中心。 三、VMC600 型立式加工中心简介 VMC600 型立式加工中心，（VMC600 型立式数控铣床）是南京四开电子企业有限公司 在引进日本著名机床生产厂家立式加工中心制造技术基础上，自行研发的一种中规格，高刚 性数控机床，适用于广大机械制造业及汽车、内燃机等行业中零部件的精密加工。 1、机床结构刚性好，精度高，操作方便 2、三向直线导轨均采用重负荷、加宽流动导轨、其中主轴箱流动导轨为每根三滑块结 构、刚性极强、适宜重切削 3、采用进口精密主轴、精度保持性好、松拉刀机构为拨动无需液压源。 4、选用精密级重预载大直径滚珠丝杠、响应速度快、定位精度高。 5、数控系统为我公司 SKY2003 型开放式数控系统，伺服电机选用日本三洋和安川公司 产品，控制精度高，编程操作方便。 工作范围 单位 技术参数 工作台最大的承重 kg 500 主轴端面到工作台距离 mm 200-660 工作台面到地面的高度 mm 850 立柱最前端到主轴中心 mm 530 （X、Y、Z）快进速度 mm /min 20000 （X、Y、Z）切削进给速度 mm /min 1-15000
范围 主轴电机 kw 7.5 主轴锥孔 标准 BT40 X轴伺服电机 kw 2 Y轴同服电机 kw Z轴伺服电机 kw 2(抱闸) 刀库形式 斗笠式 盘式 刀库容量（把） 16/20 20/24 换刀时间 4.5 1.8 相邻刀位最大刀具直径 130 75 最大刀具长度 中300 中300 最大刀具重量 kg 8 8 总电量 KVA 15 定位精度(X、Y、Z) ±0.01 重复定位精度(X、Y、Z) ±0.005 机床总高 2500 四、SKY数控系统工作原理和控制组成 SKY2000N型网络数控系统是南京四开公司在2001年推出的具有中国自主知识产权的高 档CNC系统，它的控制核心采用DSP高速数字处理器，管理核心采用奔腾处理器，操作平台 采用Windows系统，除了具有一般高档数控系统所具有的功能以外，还具有3一D刀具补偿功 能(5轴联动机床的空间补偿功能)：2500程序段的提前预处理功能（所谓前瞻控制）： 具有标准以太网(TCP/IP)接口的网络功能等等。该系统可以满足数控铣床、加工中心、数 控车床、各种磨床等的高速高精度控制。 五、VMC600的简单操作 首先合上机床总电源，此时操作面板上的电源指示灯点亮为白色，表示机床已通电。打 开“钥匙开关”，计算机上电并启动，控制柜的轴流风扇工作。机床和系统上电完毕，计算 机进入windows操作系统后，双击桌面上图标，进入SKY数控系统。再打开“紧急
范围 主轴电机 kw 7.5 主轴锥孔 标准 BT40 X 轴伺服电机 kw 2 Y 轴伺服电机 kw 2 Z 轴伺服电机 kw 2(抱闸) 刀库形式 斗笠式 盘式 刀库容量（把） 16/20 20/24 换刀时间 S 4.5 1.8 相邻刀位最大刀具直径 mm 130 75 最大刀具长度 mm Φ300 Φ300 最大刀具重量 kg 8 8 总电量 KVA 15 定位精度（X、Y、Z） mm ±0.01 重复定位精度（X、Y、Z） mm ±0.005 机床总高 mm 2500 四、SKY 数控系统工作原理和控制组成 SKY2000N 型网络数控系统是南京四开公司在 2001 年推出的具有中国自主知识产权的高 档 CNC 系统，它的控制核心采用 DSP 高速数字处理器，管理核心采用奔腾处理器，操作平台 采用 Windows 系统,除了具有一般高档数控系统所具有的功能以外，还具有 3—D 刀具补偿功 能（5 轴联动机床的空间补偿功能）； 2500 程序段的提前预处理功能（所谓前瞻控制）； 具有标准以太网（TCP/IP）接口的网络功能等等。该系统可以满足数控铣床、加工中心、数 控车床、各种磨床等的高速高精度控制。 五、VMC600 的简单操作 首先合上机床总电源，此时操作面板上的电源指示灯点亮为白色，表示机床已通电。打 开“钥匙开关”，计算机上电并启动，控制柜的轴流风扇工作。机床和系统上电完毕，计算 机进入 windows 操作系统后，双击桌面上 的图标，进入 SKY 数控系统。再打开“紧急
停止”旋扭，按下薄膜开关面板上的“机床工作”按钮，这时伺服电机通电，系统和机床均 处于可运行状态。此后，即可根据系统的操作说明，操作机床，进行生产加工。 关闭系统：当机床所有运动结束后，先按面板上的“机床锁住”键，再按下“紧急停 止”旋钮，使伺服系统断电。再正确退出SKY数控系统和WINDOWS操作系统后，逆时针旋转 钥匙切断计算机电源，最后断开机床的电源总开关。 六、实验报告及要求 1.叙述MC600的结构。 2.叙述VMC600的操作步骤 其他注意事项： (1)、请各位同学按照指定的时间到指定的地点做实验，该实验的地址 在空调器厂3008。 (2)、做完实验后两周时间内，请把实验报告交到空调器厂3008（请先 联系，联系电话82427124)。 (3)、未做实验和未交报告的得分为0分。 机械制造实验室
停止”旋扭，按下薄膜开关面板上的“机床工作”按钮，这时伺服电机通电，系统和机床均 处于可运行状态。此后，即可根据系统的操作说明，操作机床，进行生产加工。 关闭系统：当机床所有运动结束后，先按面板上的“机床锁住”键，再按下“紧急停 止”旋钮，使伺服系统断电。再正确退出 SKY 数控系统和 WINDOWS 操作系统后，逆时针旋转 钥匙切断计算机电源，最后断开机床的电源总开关。 六、实验报告及要求 1．叙述 VMC600 的结构。 2. 叙述 VMC600 的操作步骤。 其他注意事项： （1）、请各位同学按照指定的时间到指定的地点做实验，该实验的地址 在空调器厂 3008。 （2）、做完实验后两周时间内，请把实验报告交到空调器厂 3008（请先 联系，联系电话 82427124）。 （3）、未做实验和未交报告的得分为 0 分。 机械制造实验室
