北京信息科技大学 机电与车辆工程系 实验一汽车一般参数的测定 一、实验目的 了解汽车的简要技术特性，为初步评价汽车的主要使用性能及性能试验提 供依据。 二、实验用的仪器和设备 1.皮卷尺、钢卷尺： 2.角度尺： 3.地磅： 4.上海桑塔纳3000轿车： 三、实验方法和步聚 1.汽车尺寸参数的测定 将汽车停在水平路面上，用皮卷尺测量汽车的外形尺寸： ①汽车外部长度（总长）一可以直接测量通过汽车前后最边缘点的铅垂 平面之间的距离来确定这个参数。总长可以在汽车任何载载荷状况下测量。 ②汽车外廓宽度（总宽）一同总长的确定方法相似，应该测量通过汽车左 右最边缘的点的铅垂平面之间的距离。在这种情况下，非标准的附加装备（反光 镜、转向标等)不应该作为测量的基准。 ③汽车外廓高度（总高）—这个参数应在汽车空载和满载状况下进行。 ④轴距一一应用皮尺直接测量汽车左右两侧车轮中心之间的这个距离。在 测量轴距的同时还应测定汽车的前后悬。 6
北京信息科技大学 机电与车辆工程系 实验一 汽车一般参数的测定 一、实验目的 了解汽车的简要技术特性，为初步评价汽车的主要使用性能及性能试验提 供依据。 二、实验用的仪器和设备 1.皮卷尺、钢卷尺； 2.角度尺； 3.地磅； 4.上海桑塔纳 3000 轿车； 三、实验方法和步聚 l. 汽车尺寸参数的测定 将汽车停在水平路面上，用皮卷尺测量汽车的外形尺寸； ① 汽车外部长度(总长)——可以直接测量通过汽车前后最边缘点的铅垂 平面之间的距离来确定这个参数。总长可以在汽车任何载载荷状况下测量。 ② 汽车外廓宽度(总宽)——同总长的确定方法相似，应该测量通过汽车左 右最边缘的点的铅垂平面之间的距离。在这种情况下，非标准的附加装备(反光 镜、转向标等)不应该作为测量的基准。 ③ 汽车外廓高度(总高)——这个参数应在汽车空载和满载状况下进行。 ④ 轴距——应用皮尺直接测量汽车左右两侧车轮中心之间的这个距离。在 测量轴距的同时还应测定汽车的前后悬。 6
北京信息科技大学 机电与车辆工程系 ⑤轮距（前轮轮距、后轮轮距）一用皮卷尺或钢卷尺测量沿前轴及后轴左 右轮胎对称平面之间的距离。 轮胎的对称平面是在轮胎的胎面上确定的，当车轮有外顿时，可以在左右 车轮的胎面上离地面同一高度处涂以白粉或颜料，然后将汽车推动，在支承面 上作出清晰的印迹，再进行测量。 ⑧车轮静力半径一用钢卷尺（或高度卡尺）测量支承面到车轮中心的距 离。 ⑨车轮滚动半径一在后轮前方的支承面上涂一道有色的颜料，然后使汽 车以3一5公里/小时的速度直线向前行驶。轮胎面粘上颜料后便在支承面上以 一定间隔连续留下印迹。测量印迹之间的距离，按下式确定车轮的滚动半径： 式中：s一前后两印迹之间的距离，m。 式中：一在ΣS的距离内，印迹间隔的数目。 2.汽车重量参数的测定 ①汽车自重一包括附件（工具和备胎等），并灌满燃料和水，车厢内无驾 驶员和乘客。 ②汽车总重一包括附件、灌满燃料和水，装有额定载荷，车厢内乘有定 员数目的乘客（包括驾驶员，每人按75kg计）。 ③汽车前后轴荷重。 实验测定时，依次将汽车的前轮及后轮放在地磅的平台上称重。然后将汽 车调头，重复以上测量。最后称重值取正反测量时的算术平均值。 在称重时，汽车的制动器应全部放松，变速器挂空挡，发动机应停止工作。 3.汽车重心位置的测定 ①汽车重心至前、后轴中心的距离一将汽车在空载和满载状况下，前、 后轴载荷的秤重结果加以计算后确定，这时 G:L,m: a2G。 式中：a和b一分别为汽车重心至前、后轴中心的距离，m: 7
北京信息科技大学 机电与车辆工程系 ⑤ 轮距(前轮轮距、后轮轮距)——用皮卷尺或钢卷尺测量沿前轴及后轴左 右轮胎对称平面之间的距离。 轮胎的对称平面是在轮胎的胎面上确定的，当车轮有外顿时，可以在左右 车轮的胎面上离地面同一高度处涂以白粉或颜料，然后将汽车推动，在支承面 上作出清晰的印迹，再进行测量。 ⑧ 车轮静力半径——用钢卷尺(或高度卡尺)测量支承面到车轮中心的距 离。 ⑨ 车轮滚动半径——在后轮前方的支承面上涂一道有色的颜料，然后使汽 车以 3～5 公里/小时的速度直线向前行驶。轮胎面粘上颜料后便在支承面上以 一定间隔连续留下印迹。测量印迹之间的距离，按下式确定车轮的滚动半径： 2π s rs = , m 式中：s—前后两印迹之间的距离，m。 n s rs 2π ∑= , m 式中：n—在∑S 的距离内，印迹间隔的数目。 2. 汽车重量参数的测定 ① 汽车自重——包括附件(工具和备胎等)，并灌满燃料和水，车厢内无驾 驶员和乘客。 ② 汽车总重——包括附件、灌满燃料和水，装有额定载荷，车厢内乘有定 员数目的乘客(包括驾驶员，每人按 75kg 计)。 ③ 汽车前后轴荷重。 实验测定时，依次将汽车的前轮及后轮放在地磅的平台上称重。然后将汽 车调头，重复以上测量。最后称重值取正反测量时的算术平均值。 在称重时，汽车的制动器应全部放松，变速器挂空挡，发动机应停止工作。 3. 汽车重心位置的测定 ① 汽车重心至前、后轴中心的距离——将汽车在空载和满载状况下，前、 后轴载荷的秤重结果加以计算后确定，这时 L G G a a 2 = , m； L G G b a 1 = , m； 式中：a 和 b—分别为汽车重心至前、后轴中心的距离，m； 7
北京信息科技大学 机电与车辆工程系 G,和G2一分别为汽车前、后轴的荷重，kg: G,一为汽车总重(G=G,+G),kg: L一为汽车轴距(L=a+b),m。 ②汽车重心高度—将汽车的前轮（或后轮）拾起一定高度，后轮（或前轮） 置于地磅的平台上，然后测定地磅的指示读数及汽车的倾角。将所得读数代入 下式，即得重心高度。 4-兽aga+r 式中：a一汽车倾角，。： △G,一后轮荷重的增量，即汽车水平放置时后轮载荷同汽车倾斜时荷重的 差值，kg ,一车轮半径m。 在2~3种不同的倾角(8°、10°、12°)情况下，分别支起前（后）轮测 定重心高度，最后取其平均值。 在实验秤重时，汽车车轮不应作用有切向力，因此必须放松手制动器，变 速器挂空挡。 四、实验结果的处理 将上述各项测量结果分别填入已经准备好的记录表格内。 汽车尺寸参数 序号总长总宽总高前轮距后轮距轴距车轮静力半径 (mm)(mm）(mm)(mm) (mm) (mm) (mm) 2 平均 汽车重量参数 序号 载荷 左前轮荷重右前轮荷重左后轮荷重右后轮荷重 (kg) (kg) (kg) (kg) 1 空车 2(调头 空车 平均 空车

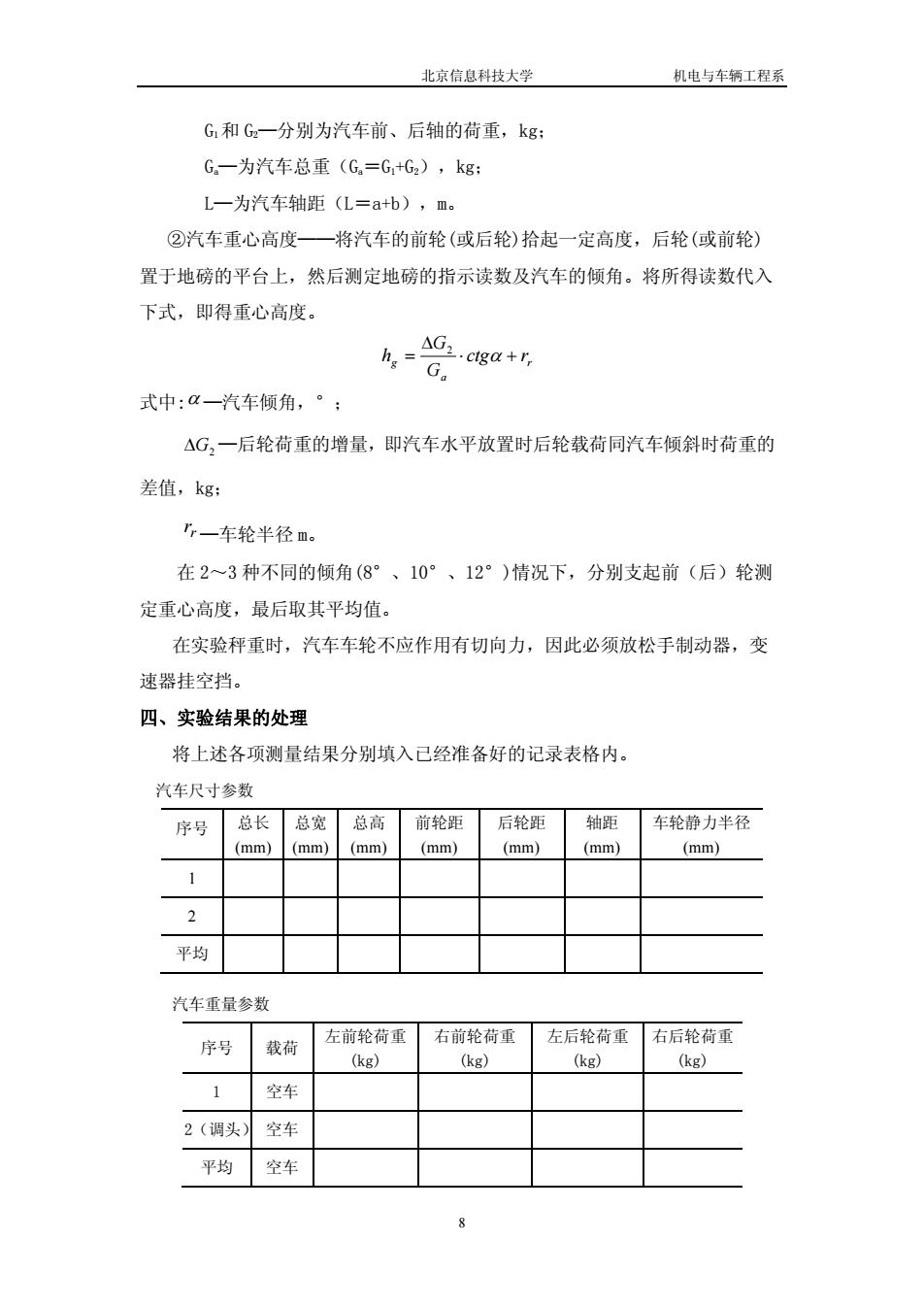

北京信息科技大学 机电与车辆工程系 G1和 G2—分别为汽车前、后轴的荷重，kg； Ga—为汽车总重（Ga＝G1+G2），kg； L—为汽车轴距（L＝a+b），m。 ②汽车重心高度——将汽车的前轮(或后轮)拾起一定高度，后轮(或前轮) 置于地磅的平台上，然后测定地磅的指示读数及汽车的倾角。将所得读数代入 下式，即得重心高度。 r a g rctg G G h +⋅ Δ = α 2 式中:α —汽车倾角，°； ΔG2 —后轮荷重的增量，即汽车水平放置时后轮载荷同汽车倾斜时荷重的 差值，kg； rr —车轮半径 m。 在 2～3 种不同的倾角(8°、10°、12°)情况下，分别支起前（后）轮测 定重心高度，最后取其平均值。 在实验秤重时，汽车车轮不应作用有切向力，因此必须放松手制动器，变 速器挂空挡。 四、实验结果的处理 将上述各项测量结果分别填入已经准备好的记录表格内。 汽车尺寸参数 序号 总长 (mm) 总宽 (mm) 总高 (mm) 前轮距 (mm) 后轮距 (mm) 轴距 (mm) 车轮静力半径 (mm) 1 2 平均 汽车重量参数 序号 载荷 左前轮荷重 (kg) 右前轮荷重 (kg) 左后轮荷重 (kg) 右后轮荷重 (kg) 1 空车 2（调头） 空车 平均 空车 8
北京信息科技大学 机电与车辆工程系 1 满载 2(调头)满载 平均 满载 汽车重心高度 (车辆半径r,= 序号 汽车倾角 代车总质量后轴荷重G,拾起后后轴荷重G,汽车重心高度h。 G(kg) (kg) (kg) () 2 实验二汽车燃油经济性实验 一、实验目的 1.使学生掌握汽车燃料消耗油量的道路试验方法： 2.掌握汽车性能综合测试系统、油耗仪、车速测量仪等仪器和设备的性能 及使用方法： 3.使学生加深对汽车燃油经济性评价指标（等速百公里油耗、循环行驶工 况油耗)的认识和理解。 二、实验仪器和设备 1.汽车性能综合测试系统： 2.燃油流量计： 3.车速测量仪： 4.标杆。 三、实验要求 1、要求学生首先查资料(《汽车理论》教材、《乘用车燃料消耗量试验方法 (GB/T12545.1-2001)》),熟悉汽车燃油消耗量试验过程，了解测试设备和仪 器的使用方法。 2、按10人为一实验小组，各实验小组自己制定试验方法、安装及调试设备： 各实验小组提前将自己制定的试验方法，所需仪器和设备等报实验指导老师，由 实验室老师准备。指导教师只对关键过程进行指导。 3、要求学生记录实验数据、分析实验结果、撰写实验报告、答辩
北京信息科技大学 机电与车辆工程系 1 满载 2（调头） 满载 平均 满载 汽车重心高度 （车辆半径 ＝ ，m） r r 序号 汽车倾角α (°) 汽车总质量 (kg) Ga 后轴荷重G2 (kg) 抬起后后轴荷重G2 (kg) 汽车重心高度 hg (m) 1 2 3 实验二 汽车燃油经济性实验 一、实验目的 1. 使学生掌握汽车燃料消耗油量的道路试验方法； 2. 掌握汽车性能综合测试系统、油耗仪、车速测量仪等仪器和设备的性能 及使用方法； 3. 使学生加深对汽车燃油经济性评价指标（等速百公里油耗、循环行驶工 况油耗）的认识和理解。 二、实验仪器和设备 1. 汽车性能综合测试系统； 2. 燃油流量计； 3. 车速测量仪； 4. 标杆。 三、实验要求 1、要求学生首先查资料(《汽车理论》教材、《乘用车燃料消耗量试验方法 (GB／T12545．1-2001)》)，熟悉汽车燃油消耗量试验过程，了解测试设备和仪 器的使用方法。 2、按 10 人为一实验小组，各实验小组自己制定试验方法、安装及调试设备； 各实验小组提前将自己制定的试验方法，所需仪器和设备等报实验指导老师，由 实验室老师准备。指导教师只对关键过程进行指导。 3、要求学生记录实验数据、分析实验结果、撰写实验报告、答辩。 9
