《Flexsim物流仿真实验》指导书 《物流系统规划与设计》是物流管理专业的重要专业课程，其实践性、应用性很强。 实践教学环节是必不可少的一个重要环节。物流系统规划与设计的实验目的是加深对理 论教学内容的理解和掌握，使学生较系统地掌握物流系统规划与设计的基本方法及模 型。实验以Flexsim仿真软件为平台，使学生在对物流系统进行设计的同时，对物流仿 真技术有所了解。要求学生在实验指导教师的帮助下自行完成各个实践环节，并能实现 且达到举一反三的目的，完成一个实验解决一类问题。要求学生能够全面、深入理解和 熟练掌握所学内容，并能够用其分析、设计和解答类似问题：对此能够较好地理解和掌 握，并且能够进行简单分析和判断：并能通过对调研和仿真分析给出物流系统的具体解 决方案。同时培养学生进行分析问题、解决问题的能力：培养学生完成实验分析、实验 方法、实验操作与测试、实验过程的观察、理解和归纳能力。 为收到良好的实验效果，编写了这本实验指导书。在指导书中，每一个实验均按 照该课程实验大纲的要求编写，力求紧扣理论知识点、突出设计方法、明确设计思路 通过多种形式完成实验任务，最终引导学生有目的、有方向地完成实验任务，得出实验 结论。任课教师在实验前对实验任务进行一定的分析和讲解，要求学生按照每一个实验 的具体要求提前完成准备工作，如：数据收集、需求分析、模型建立、写出预习报告等， 做到有准备地上机。进行实验时，指导教师应检查学生的预习情况，并对实验过程给予 积极指导。实验完毕后，学生应根据实验结论，完成实验报告，由学习委员统一收齐后 交指导教师审阅评定。 实验成绩考核： 实验成绩占《物流系统规划与设计》课程总评成绩的20%。指导教师每次实验对 学生进行出勤考核，对实验效果作记录，并及时批改实验报告，综合评定每一次的实验 成绩，在学期终了以平均成绩作为该生的实验成绩。有以下情形之一者，实验成绩为不 及格： 1.迟到、早退、无故缺勤总共3次及以上者： 2.未按时完成实验达3次及以上者： 3.缺交实验报告3次及以上者
《Flexsim 物流仿真实验》指导书 1 《物流系统规划与设计》是物流管理专业的重要专业课程，其实践性、应用性很强。 实践教学环节是必不可少的一个重要环节。物流系统规划与设计的实验目的是加深对理 论教学内容的理解和掌握，使学生较系统地掌握物流系统规划与设计的基本方法及模 型。实验以 Flexsim 仿真软件为平台，使学生在对物流系统进行设计的同时，对物流仿 真技术有所了解。要求学生在实验指导教师的帮助下自行完成各个实践环节，并能实现 且达到举一反三的目的，完成一个实验解决一类问题。要求学生能够全面、深入理解和 熟练掌握所学内容，并能够用其分析、设计和解答类似问题；对此能够较好地理解和掌 握，并且能够进行简单分析和判断；并能通过对调研和仿真分析给出物流系统的具体解 决方案。同时培养学生进行分析问题、解决问题的能力；培养学生完成实验分析、实验 方法、实验操作与测试、实验过程的观察、理解和归纳能力。 为收到良好的实验效果，编写了这本实验指导书。在指导书中，每一个实验均按 照该课程实验大纲的要求编写，力求紧扣理论知识点、突出设计方法、明确设计思路， 通过多种形式完成实验任务，最终引导学生有目的、有方向地完成实验任务，得出实验 结论。任课教师在实验前对实验任务进行一定的分析和讲解，要求学生按照每一个实验 的具体要求提前完成准备工作，如：数据收集、需求分析、模型建立、写出预习报告等， 做到有准备地上机。进行实验时，指导教师应检查学生的预习情况，并对实验过程给予 积极指导。实验完毕后，学生应根据实验结论，完成实验报告，由学习委员统一收齐后 交指导教师审阅评定。 实验成绩考核： 实验成绩占《物流系统规划与设计》课程总评成绩的 20%。指导教师每次实验对 学生进行出勤考核，对实验效果作记录，并及时批改实验报告，综合评定每一次的实验 成绩，在学期终了以平均成绩作为该生的实验成绩。有以下情形之一者，实验成绩为不 及格： 1. 迟到、早退、无故缺勤总共 3 次及以上者； 2. 未按时完成实验达 3 次及以上者； 3. 缺交实验报告 3 次及以上者
《Flexsim物流仿真实验》指导书 目录 目录 2 实验1 Flexsim相关概念与仿真起步 1.实验目的 2.实验要求 3.实验内容 3.1 Flexsim软件相关概念 3.2 Flexsim仿真起步. 10 4.实验报告 实验2 Flexsim基础仿真模型（一） 35 1.实验目的 2.实验要求 35 3.实验内容 .3 3.1 Flexsim仿真模型1描述 5 3.2 Flexsim仿真模型1数据 .36 3.3 Flexsim建模步骤 36 4.实验报告 47 实验3 Flexsim基础仿真模型（二） 48 1.实验目的 48 2. 实验要求 3.实验内容 48 3.1 Flexsim仿真模型2描述 48 3.2 Flexsim仿真模型2数据 49 3.3 Flexsim建模步骤 49 3.4向模型2中增加3D数据显示 59 4 实验报告 72 实验4 Flexsim基础仿真模型（三） 1.实验目的 73 2.实验要求 73 3.实验内容 73 3.1 Flexsim仿真模型3描述 3.2 Flexsim仿真模型3数据 7 3.3 Flexsimi建模步骤 4.实验报告 实验5配送中心仿真模型 8 1.实验目的」 . 2.实验要求 85 2
《Flexsim 物流仿真实验》指导书 2 目 录 目 录 ............................................................................................................................. 2 实验 1 Flexsim相关概念与仿真起步 .......................................................................... 4 1．实验目的 .......................................................................................................... 4 2．实验要求 .......................................................................................................... 4 3．实验内容 .......................................................................................................... 4 3．1 Flexsim软件相关概念 ........................................................................... 4 3．2 Flexsim仿真起步 ................................................................................. 10 4．实验报告 ........................................................................................................ 34 实验 2 Flexsim基础仿真模型（一） ........................................................................ 35 1．实验目的 ........................................................................................................ 35 2．实验要求 ........................................................................................................ 35 3．实验内容 ........................................................................................................ 35 3．1 Flexsim仿真模型 1 描述 ..................................................................... 35 3．2 Flexsim仿真模型 1 数据 ..................................................................... 36 3．3 Flexsim建模步骤 ................................................................................. 36 4．实验报告 ........................................................................................................ 47 实验 3 Flexsim基础仿真模型（二） ........................................................................ 48 1．实验目的 ........................................................................................................ 48 2．实验要求 ........................................................................................................ 48 3．实验内容 ........................................................................................................ 48 3．1 Flexsim仿真模型 2 描述 ..................................................................... 48 3．2 Flexsim仿真模型 2 数据 ..................................................................... 49 3．3 Flexsim建模步骤 ................................................................................. 49 3．4 向模型 2 中增加 3D数据显示 ........................................................... 59 4．实验报告 ........................................................................................................ 72 实验 4 Flexsim基础仿真模型（三） ........................................................................ 73 1．实验目的 ........................................................................................................ 73 2．实验要求 ........................................................................................................ 73 3．实验内容 ........................................................................................................ 73 3．1 Flexsim仿真模型 3 描述 ..................................................................... 73 3．2 Flexsim仿真模型 3 数据 ..................................................................... 74 3．3 Flexsim建模步骤 ................................................................................. 74 4．实验报告 ........................................................................................................ 84 实验 5 配送中心仿真模型 ........................................................................................ 85 1．实验目的 ........................................................................................................ 85 2．实验要求 ........................................................................................................ 85

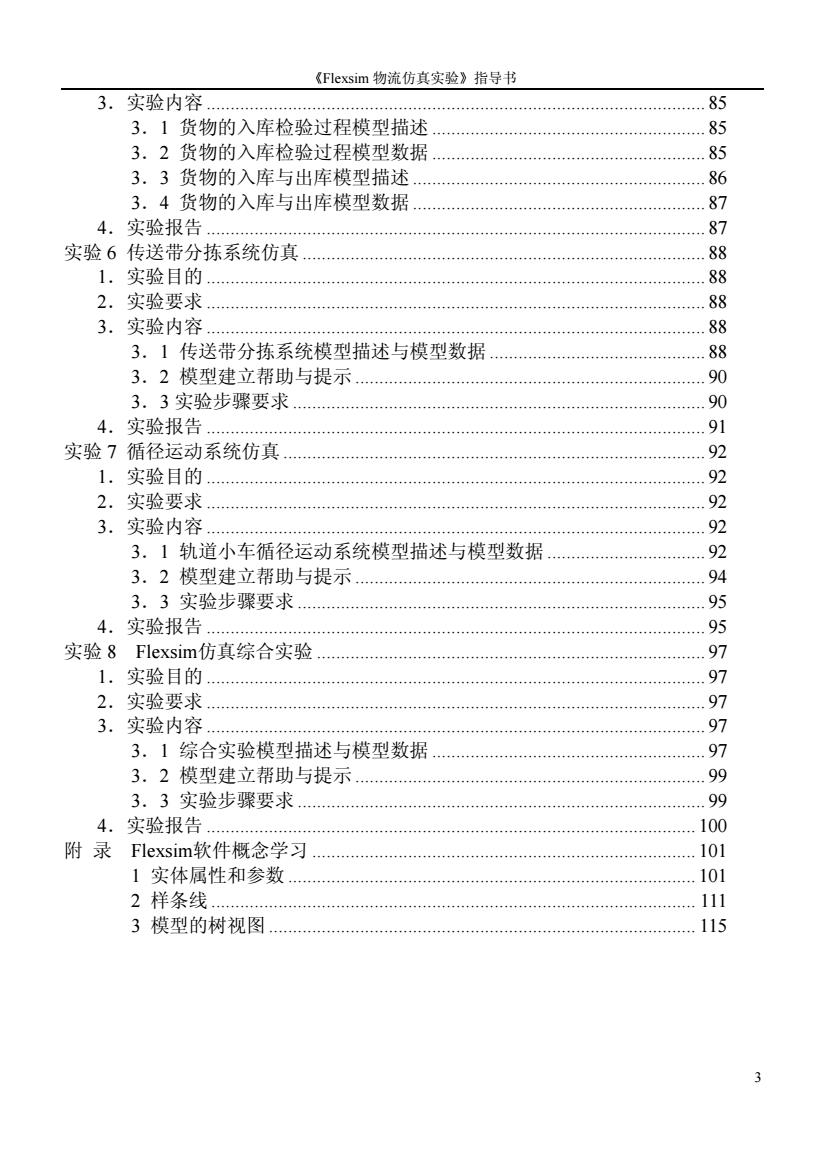

《Flexsim物流仿真实验》指导书 3.实验内容 .85 3.1货物的入库检验过程模型描述 85 3.2货物的入库检验过程模型数据 3.3货物的入库与出库模型描述 6 3.4货物的入库与出库模型数据 87 4.实验报告 87 实验6传送带分拣系统仿真 1实验目的 88 2.实验要求 3.实验内容 88 3.1传送带分拣系统模型描述与模型数据 3.2模型建立帮助与提示。 90 3.3实验步骤要求 9 4. 实验报告 91 实验7循径运动系统仿真 92 1.实验目的 92 2.实验要求 92 3.实验内容 92 3.1轨道小车循径运动系统模型描述与模型数据 9 3.2模型建立帮助与提示 94 3.3实验步骤要求 95 4. 实验报告 5 实验8 Flexsim仿真综合实验 97 1.实验目的 97 2.实验要求 97 3 实验内容 3.1综合实验模型描述与模型数据 97 3.2模型建立帮助与提示 99 3.3实验步骤要求 99 4.实验报告 100 附录Flexsim软件概念学习 101 1实体属性和参数 101 )样条线 111 3模型的树视图 115
《Flexsim 物流仿真实验》指导书 3 3．实验内容 ........................................................................................................ 85 3．1 货物的入库检验过程模型描述 ......................................................... 85 3．2 货物的入库检验过程模型数据 ......................................................... 85 3．3 货物的入库与出库模型描述 ............................................................. 86 3．4 货物的入库与出库模型数据 ............................................................. 87 4．实验报告 ........................................................................................................ 87 实验 6 传送带分拣系统仿真 .................................................................................... 88 1．实验目的 ........................................................................................................ 88 2．实验要求 ........................................................................................................ 88 3．实验内容 ........................................................................................................ 88 3．1 传送带分拣系统模型描述与模型数据 ............................................. 88 3．2 模型建立帮助与提示 ......................................................................... 90 3．3 实验步骤要求 ...................................................................................... 90 4．实验报告 ........................................................................................................ 91 实验 7 循径运动系统仿真 ........................................................................................ 92 1．实验目的 ........................................................................................................ 92 2．实验要求 ........................................................................................................ 92 3．实验内容 ........................................................................................................ 92 3．1 轨道小车循径运动系统模型描述与模型数据 ................................. 92 3．2 模型建立帮助与提示 ......................................................................... 94 3．3 实验步骤要求 ..................................................................................... 95 4．实验报告 ........................................................................................................ 95 实验 8 Flexsim仿真综合实验 ................................................................................. 97 1．实验目的 ........................................................................................................ 97 2．实验要求 ........................................................................................................ 97 3．实验内容 ........................................................................................................ 97 3．1 综合实验模型描述与模型数据 ......................................................... 97 3．2 模型建立帮助与提示 ......................................................................... 99 3．3 实验步骤要求 ..................................................................................... 99 4．实验报告 ...................................................................................................... 100 附 录 Flexsim软件概念学习 ................................................................................ 101 1 实体属性和参数 ..................................................................................... 101 2 样条线 ..................................................................................................... 111 3 模型的树视图 ......................................................................................... 115
《Flexsim物流仿真实验》指导书 实验1 Flexsimz相关概念与仿真起步 1.实验目的 了解物流系统仿真的目的：认识Flexsim仿真软件的基本概念和基本操作。 2.实验要求 1)认识Flexsim仿真软件的基本概念： 2)根据示例建立简单的物流系统的仿真模型： 3)通过Flexsim仿真模型理解物流系统仿真的目的和意义。 3.实验内容 3.11 exsim2软件相关概念 Flexsim是由美国的Flexsim Software Production公司出品的，是一款商业化离散事件系统仿 真软件。Flexsim采用面向对象技术，并具有三维显示功能。建模快捷方便和显示能力强大是该 软件的重要特点。该软件提供了原始数据拟合、输入建模、图形化的模型构建、虚拟现实显示、 运行模型进行仿真试验、对结果进行优化、生成3D动画影像文件等功能，也提供了与其他工具 软件的接口。图3-l是Flexsim软件及其构成模块的结构图
《Flexsim 物流仿真实验》指导书 4 实验 1 Flexsim相关概念与仿真起步 1．实验目的 了解物流系统仿真的目的；认识 Flexsim 仿真软件的基本概念和基本操作。 2．实验要求 1）认识 Flexsim 仿真软件的基本概念； 2）根据示例建立简单的物流系统的仿真模型； 3）通过 Flexsim 仿真模型理解物流系统仿真的目的和意义。 3．实验内容 3．1 Flexsim软件相关概念 Flexsim 是由美国的 Flexsim Software Production 公司出品的，是一款商业化离散事件系统仿 真软件。Flexsim 采用面向对象技术，并具有三维显示功能。建模快捷方便和显示能力强大是该 软件的重要特点。该软件提供了原始数据拟合、输入建模、图形化的模型构建、虚拟现实显示、 运行模型进行仿真试验、对结果进行优化、生成 3D 动画影像文件等功能，也提供了与其他工具 软件的接口。图 3-1 是 Flexsim 软件及其构成模块的结构图

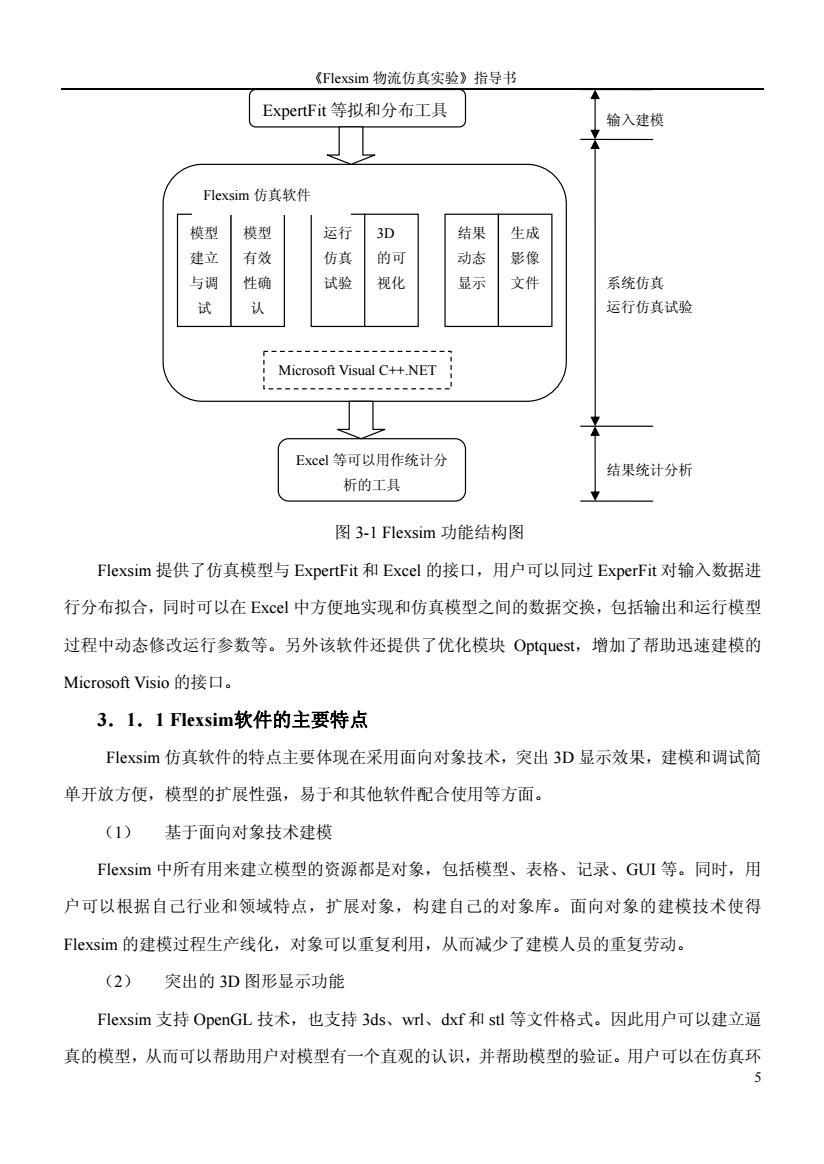

《Flexsim物流仿真实验》指导书 ExpertFit等拟和分布工具 输入建模 Flexsim仿直软件 模型 模型 运行 3D 结果 生成 有效 仿真 的可 动态 影像 与调 性确 试验 视化 显示 文件 系统仿真 试 认 运行仿真试验 Microsoft Visual C++.NET Exce等可以用作统计分 结果统计分析 析的工具 图3-1 Flexsim功能结构图 Flexsim提供了仿真模型与ExpertFit和Excel的接口，用户可以同过ExperFit对输入数据进 行分布拟合，同时可以在Excl中方便地实现和仿真模型之间的数据交换，包括输出和运行模型 过程中动态修改运行参数等。另外该软件还提供了优化模块Optquest,增加了帮助迅速建模的 Microsoft Visio的接口。 3.1.1 Flexsim软件的主要特点 Flexsim仿真软件的特点主要体现在采用面向对象技术，突出3D显示效果，建模和调试简 单开放方便，模型的扩展性强，易于和其他软件配合使用等方面。 (1)基于面向对象技术建模 Flexsim中所有用来建立模型的资源都是对象，包括模型、表格、记录、GUI等。同时，用 户可以根据自己行业和领域特点，扩展对象，构建自己的对象库。面向对象的建模技术使得 Flexsim的建模过程生产线化，对象可以重复利用，从而减少了建模人员的重复劳动。 (2)突出的3D图形显示功能 Flexsim支持OpenGL技术，也支持3ds、wrl、dkf和s等文件格式。因此用户可以建立逼 真的模型，从而可以帮助用户对模型有一个直观的认识，并帮助模型的验证。用户可以在仿真环 5
《Flexsim 物流仿真实验》指导书 ExpertFit 等拟和分布工具 输入建模 系统仿真 运行仿真试验 结果统计分析 5 图 3-1 Flexsim 功能结构图 Flexsim 提供了仿真模型与 ExpertFit 和 Excel 的接口，用户可以同过 ExperFit 对输入数据进 行分布拟合，同时可以在 Excel 中方便地实现和仿真模型之间的数据交换，包括输出和运行模型 过程中动态修改运行参数等。另外该软件还提供了优化模块 Optquest，增加了帮助迅速建模的 Microsoft Visio 的接口。 3．1．1 Flexsim软件的主要特点 Flexsim 仿真软件的特点主要体现在采用面向对象技术，突出 3D 显示效果，建模和调试简 单开放方便，模型的扩展性强，易于和其他软件配合使用等方面。 （1） 基于面向对象技术建模 Flexsim 中所有用来建立模型的资源都是对象，包括模型、表格、记录、GUI 等。同时，用 户可以根据自己行业和领域特点，扩展对象，构建自己的对象库。面向对象的建模技术使得 Flexsim 的建模过程生产线化，对象可以重复利用，从而减少了建模人员的重复劳动。 （2） 突出的 3D 图形显示功能 Flexsim 支持 OpenGL 技术，也支持 3ds、wrl、dxf 和 stl 等文件格式。因此用户可以建立逼 真的模型，从而可以帮助用户对模型有一个直观的认识，并帮助模型的验证。用户可以在仿真环 Excel 等可以用作统计分 析的工具 模型 建立 与调 试 模型 有效 性确 认 运行 仿真 试验 3D 的可 视化 结果 动态 显示 生成 影像 文件 Flexsim 仿真软件 Microsoft Visual C++.NET
