(2)施工图设计阶段 。 主要任务：满足工程施工各项具体技术 要求，提供一切准确可靠的施工依据。 ·内容包括：指导工程施工的所有专业施 工图、详图、说明书、计算书及整个工 程的施工预算书等。 o 对于大型的、技术复杂的工程项目也有 采用三个设计阶段的，即在初步设计基 础上，增加一个技术设计阶段
（2） 施工图设计阶段 • 主要任务：满足工程施工各项具体技术 要求，提供一切准确可靠的施工依据。 • 内容包括：指导工程施工的所有专业施 工图、详图、说明书、计算书及整个工 程的施工预算书等。 • 对于大型的、技术复杂的工程项目也有 采用三个设计阶段的，即在初步设计基 础上，增加一个技术设计阶段

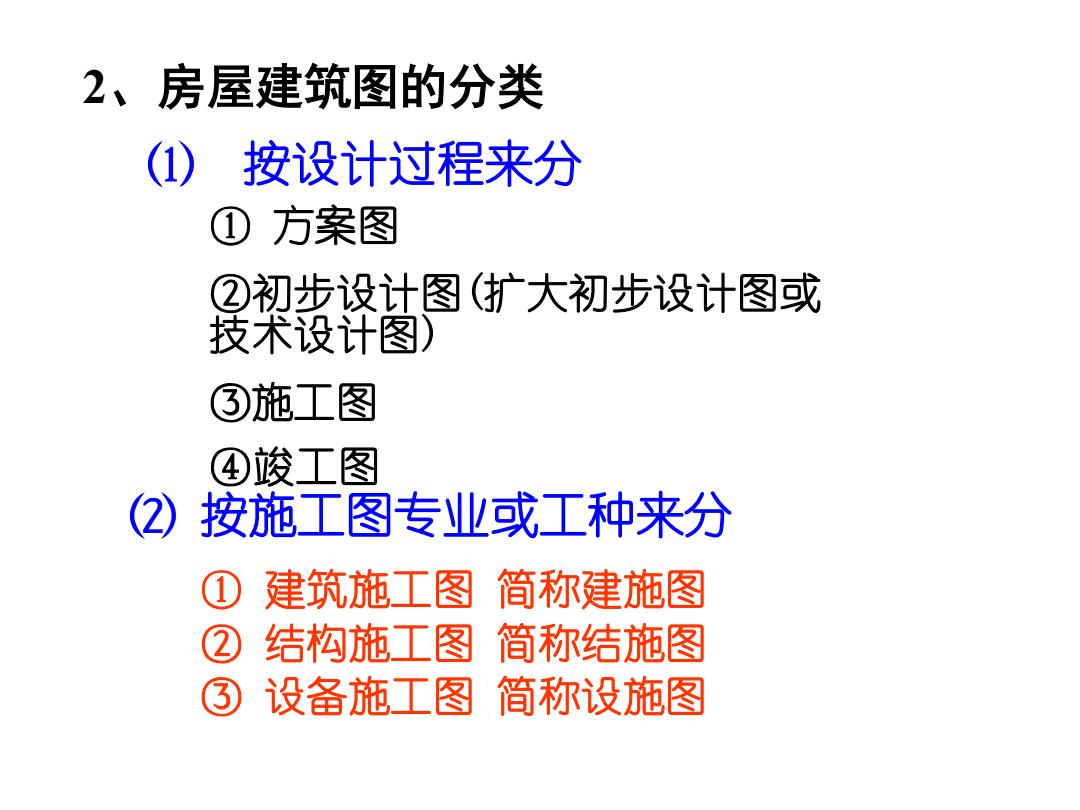

2、房屋建筑图的分类 (1) 按设计过程来分 ①方案图 ②初步设计图（扩大初步设计图或 技术设计图) ③施工图 ④竣工图 (2)按施工图专业或工种来分 ①建筑施工图简称建施图 ②结构施工图 简称结施图 ③设备施工图 简称设施图
2、房屋建筑图的分类 ⑵ 按施工图专业或工种来分 ① 方案图 ②初步设计图(扩大初步设计图或 技术设计图) ③施工图 ④竣工图 ① 建筑施工图 简称建施图 ② 结构施工图 简称结施图 ③ 设备施工图 简称设施图 ⑴ 按设计过程来分
11.2总平面图 一、} 形成与用途 1、形成将新建工程四周一定范围内的新建、拟建、 原有和需拆除的建筑物、构筑物及其周围的地形、地 物，用直接正投影法和相应的图例画出的图样，即建 筑总平面布置图，简称总平面图。（总平面图是在地形 图上画出新建、拟建、原有和拆除建筑物的水平外轮 廓线及周围环境的图样。) 2、用途表达建筑的总体布局及其与周围环境的关系， 是新建筑定位、放线及布置施工现场的依据
11.2 总平面图 一、形成与用途 1、形成 将新建工程四周一定范围内的新建、拟建、 原有和需拆除的建筑物、构筑物及其周围的地形、地 物，用直接正投影法和相应的图例画出的图样，即建 筑总平面布置图，简称总平面图。(总平面图是在地形 图上画出新建、拟建、原有和拆除建筑物的水平外轮 廓线及周围环境的图样。) 2、用途 表达建筑的总体布局及其与周围环境的关系， 是新建筑定位、放线及布置施工现场的依据
二、常用的总平面图例 1,▲表示出入口，在图形内 新建建筑物 右上角用点数或数字表示层数 2,用粗实线表示，中 用细实线表示 原有建筑物 计划扩建的顶 用中粗虚线表示 留地或建筑物 用细实线表示 拆除的建筑物
二、常用的总平面图例
铺砌场地 散糊或敞廊 土生土土土土土 上图为实体性质的围墙， 围墙及大门 下图为通透性质的围墙，· 挡土墙 被挡土在“突出”的一测 填挖边坡 护坡 K> 室内标高和 1500 K 143.00 室外设计标高
