2-5 组合体的投影 。2.5.1概述 ·2.5.2组合体投影图的画法 ·2.5.3组合体投影图的阅读
2-5 组合体的投影 • 2.5.1 概述 • 2.5.2 组合体投影图的画法 • 2.5.3 组合体投影图的阅读
由若干基本体经过一定的组合方式组合而成的立 体称为组合体 基本体
由若干基本体经过一定的组合方式组合而成的立 体称为组合体 基本体
2.5.1 概述 由基本几何体组成的形体称为组合体。 一、基本形体的分类 基本形体：平面体：表面由平面围成的形体 曲面体：表面由曲面或曲面与平面的组合
2.5.1 概述 由基本几何体组成的形体称为组合体。 一、基本形体的分类 基本形体：平面体:表面由平面围成的形体 曲面体:表面由曲面或曲面与平面的组合

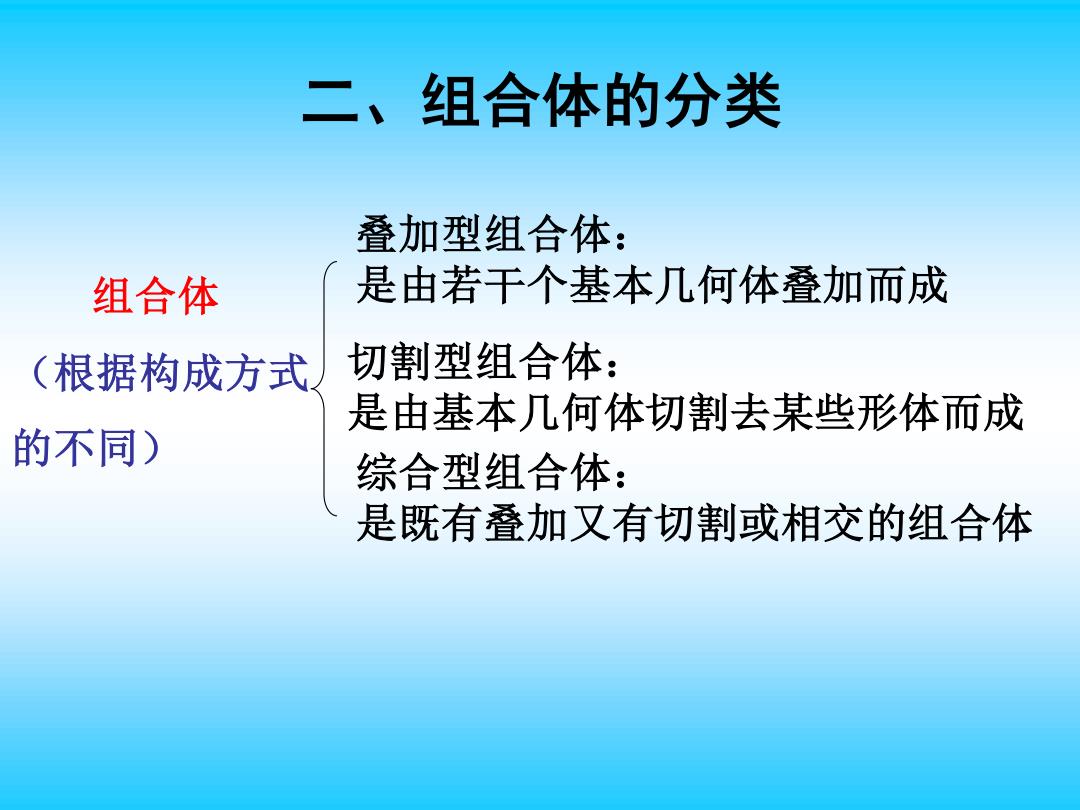

二、组合体的分类 叠加型组合体： 组合体 是由若干个基本几何体叠加而成 (根据构成方式 切割型组合体： 是由基本几何体切割去某些形体而成 的不同) 综合型组合体： 是既有叠加又有切割或相交的组合体
二、组合体的分类 组合体 （根据构成方式 的不同） 叠加型组合体： 是由若干个基本几何体叠加而成 切割型组合体： 是由基本几何体切割去某些形体而成 综合型组合体： 是既有叠加又有切割或相交的组合体
三、相邻两表面之间的组合关系 叠合 当两基本体叠加时，若相邻表面共面（平 齐)，则衔接处无线，若相邻表面共面（不 平齐)，则衔接处有交线。 相切 当两基本体相邻表面相切，则相切处光滑过渡。 相交 当两基本体相邻表面相交，则相交处存在交线 (截交线或相贯线)
三、相邻两表面之间的组合关系 叠合 相切 相交 当两基本体叠加时，若相邻表面共面（平 齐），则衔接处无线，若相邻表面共面（不 平齐），则衔接处有交线。 当两基本体相邻表面相切，则相切处光滑过渡。 当两基本体相邻表面相交，则相交处存在交线 (截交线或相贯线)
