>第3章 轴测投形图 >3.1轴测图的基本知识 >3.2正等轴测图 >3.3斜二等轴测图
➢ 3.2 正等轴测图 ➢ 3.3 斜二等轴测图 ➢ 3.1 轴测图的基本知识 ➢第3章 轴测投影图

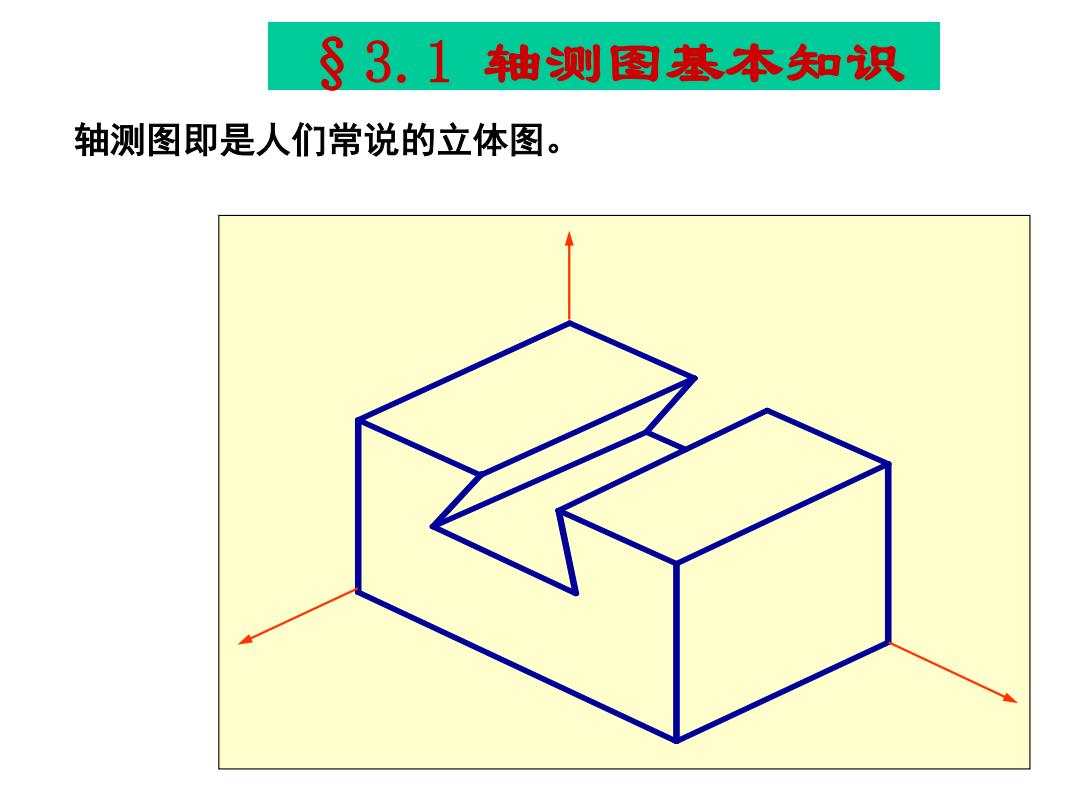

§3.1轴测图基本知识 轴测图即是人们常说的立体图
轴测图即是人们常说的立体图。 §3.1 轴测图基本知识
轴测图虽然为单面投影图，但由于其能够反映物 体三个方向的尺度，所以具有立体感。 (a) (b)
轴测图虽然为单面投影图，但由于其能够反映物 体三个方向的尺度，所以具有立体感
1、轴测图的形成 将物体连同确定其空 轴测投影面 间位置的直角坐标系，沿 不平行于物体的任一坐标 面方向，用平行投影法将 其投射在单一投影面上所 得的具有立体感的图形叫 做轴测图。得到轴测投影 轴测图 的面叫做轴测投影面。 轴测投影的形成
将物体连同确定其空 间位置的直角坐标系，沿 不平行于物体的任一坐标 面方向，用平行投影法将 其投射在单一投影面上所 得的具有立体感的图形叫 做轴测图。得到轴测投影 的面叫做轴测投影面。 1、轴测图的形成 V X′ O′ Z′ Y′ O X Y Z Y C X O Z A B O1 X1 Z1 Y1 A1 B1 C1 轴测投影面 轴测图 轴测投影的形成
轴测图的两种基本形成方法： 用正投影法形成的轴测图叫正轴测图。 用斜投影法形成的轴测图叫斜轴测图
用正投影法形成的轴测图叫正轴测图。 用斜投影法形成的轴测图叫斜轴测图。 轴测图的两种基本形成方法：
