第2章点、线、面的投影
第2章 点、线、面的投影
一、投影概述 日常生活中，当光线照射物体就会在地面上产生影子，这就是投影 现象。 光线 承影面
一、投影概述 日常生活中，当光线照射物体就会在地面上产生影子，这就是投影 现象

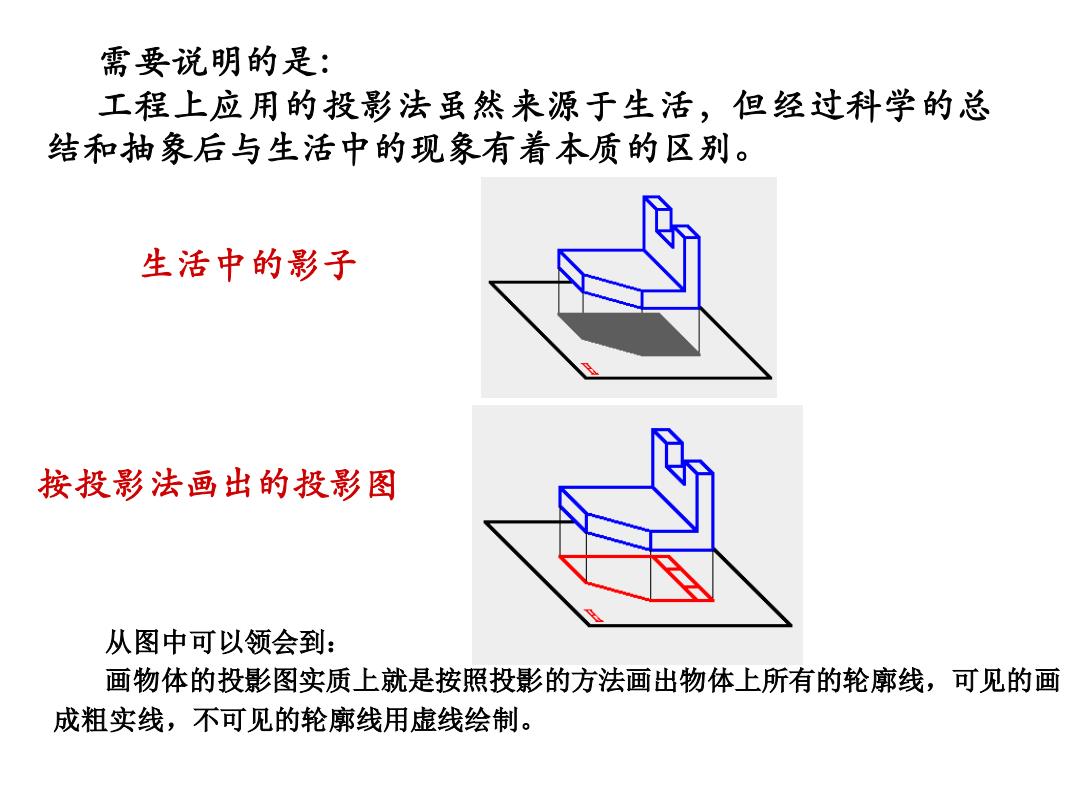

需要说明的是： 工程上应用的投影法虽然来源于生活，但经过科学的总 结和抽象后与生活中的现象有着本质的区别。 生活中的影子 按投影法画出的投影图 从图中可以领会到： 画物体的投影图实质上就是按照投影的方法画出物体上所有的轮廓线，可见的画 成粗实线，不可见的轮廓线用虚线绘制
需要说明的是： 工程上应用的投影法虽然来源于生活，但经过科学的总 结和抽象后与生活中的现象有着本质的区别。 生活中的影子 按投影法画出的投影图 从图中可以领会到： 画物体的投影图实质上就是按照投影的方法画出物体上所有的轮廓线，可见的画 成粗实线，不可见的轮廓线用虚线绘制
投影法就是投射线通过物体，向选定的面投射，并在该面上 得到物体的图形的方法。 透成像 投射中心 正投影 物体 投射线 投影 投影面
工程常用的投影方法 中心投影法←一 透视图 投影法 斜投影法 斜轴测图 平行投影法 正投影法 多面正投影图、正轴测图、等 高线图
投影法 中心投影法 平行投影法 斜投影法 正投影法 透视图 斜轴测图 多面正投影图、正轴测图、等 高线图 工程常用的投影方法
