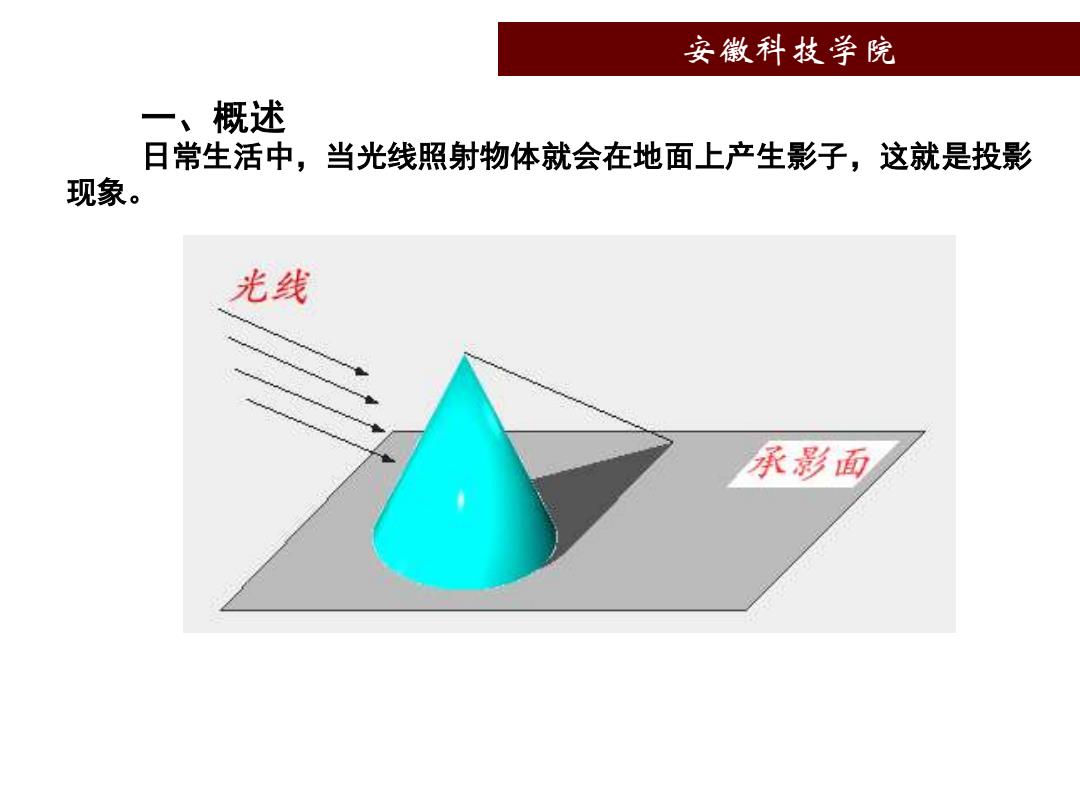

安徽科技学院 一、概述 日常生活中，当光线照射物体就会在地面上产生影子，这就是投影 现象。 光线 承影面
安徽科技学院 一、概述 日常生活中，当光线照射物体就会在地面上产生影子，这就是投影 现象

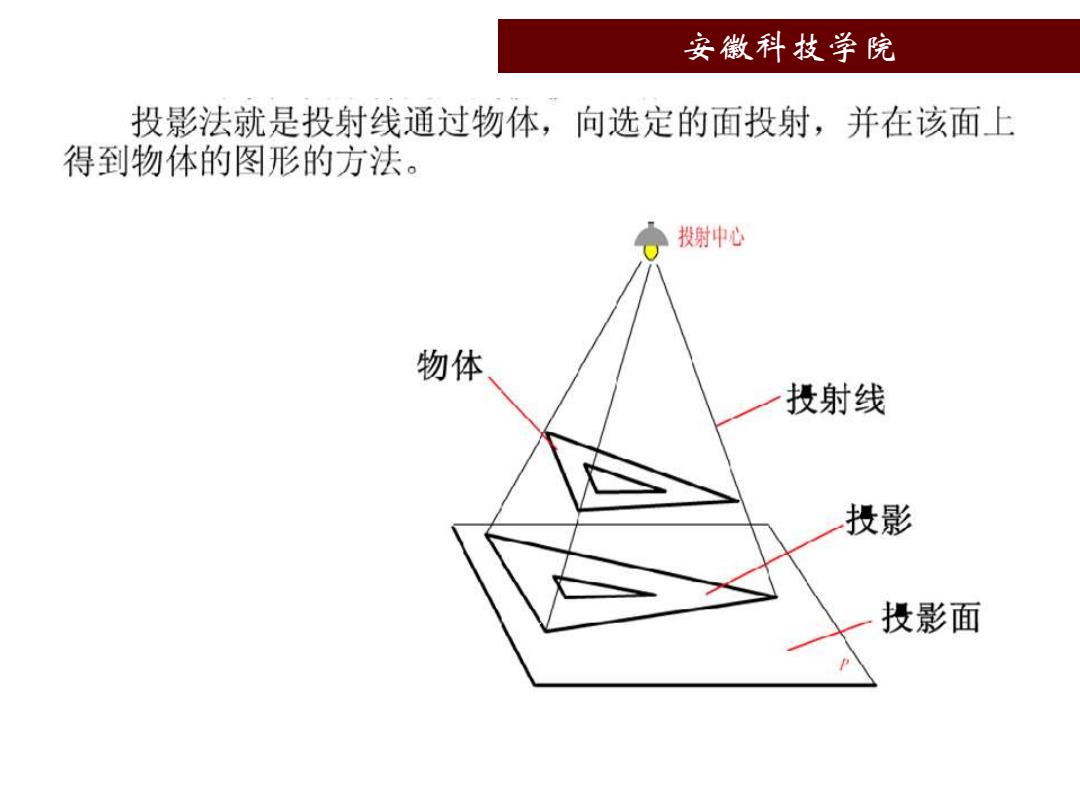

安徽科技学院 投影法就是投射线通过物体，向选定的面投射，并在该面上 得到物体的图形的方法。 投射中心 物体 投射线 投影 投影面
安徽科技学院

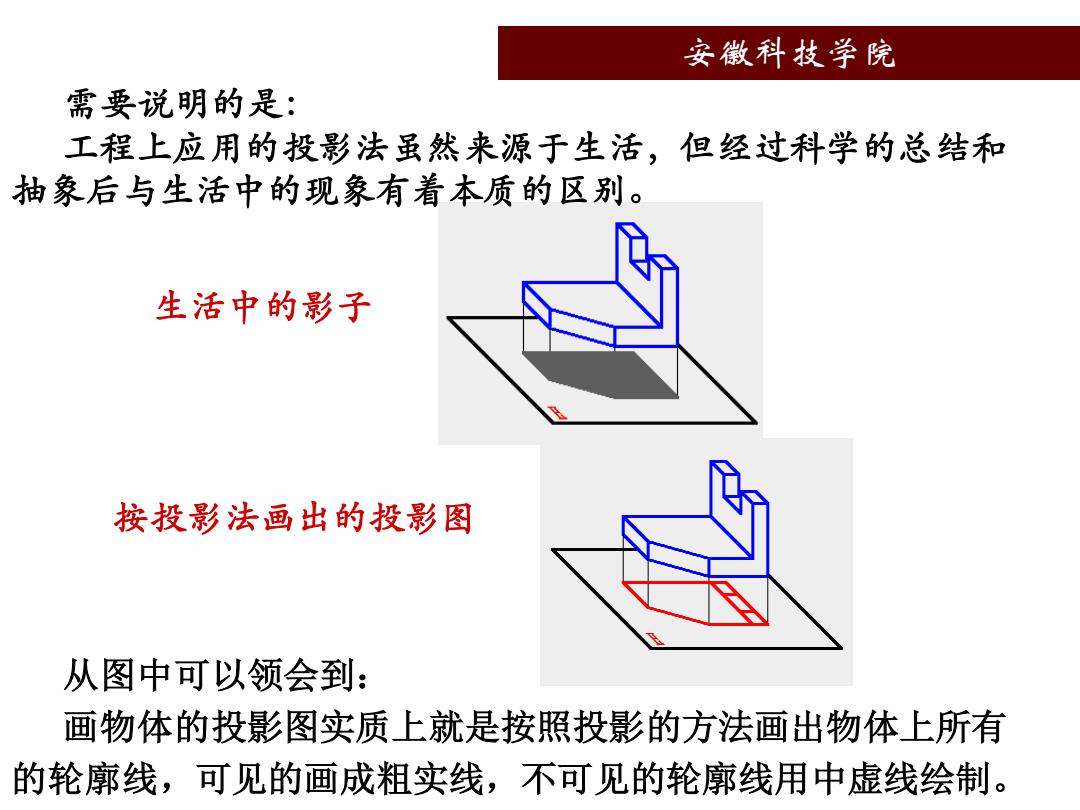

安徽科技学院 需要说明的是： 工程上应用的投影法虽然来源于生活，但经过科学的总结和 抽象后与生活中的现象有着本质的区别。 生活中的影子 按投影法画出的投影图 从图中可以领会到： 画物体的投影图实质上就是按照投影的方法画出物体上所有 的轮廓线，可见的画成粗实线，不可见的轮廓线用中虚线绘制
安徽科技学院 需要说明的是： 工程上应用的投影法虽然来源于生活，但经过科学的总结和 抽象后与生活中的现象有着本质的区别。 生活中的影子 按投影法画出的投影图 从图中可以领会到： 画物体的投影图实质上就是按照投影的方法画出物体上所有 的轮廓线，可见的画成粗实线，不可见的轮廓线用中虚线绘制
§1一1投影及其分类 安徽科技学院 一、投影法 之投射中○> 投射线 光线 ,物体 斜投影法 正投影法 三角板 投影 影子 投影> 桌子 中心投影法之 平行投影法 用投射线将物体向选定的投影面进行投射，并在其上得到物体投影的方法称为投影法
§1—1 投影及其分类 安徽科技学院 灯 泡 光线 影子 桌子 投射中 心 投射线 投影 面 投影 三角板 物体 用投射线将物体向选定的投影面进行投射，并在其上得到物体投影的方法称为 投影法 中心投影法 平行投影法 斜投影法 正投影法 一、投影法
