第10章建筑形体的表达方法 形体的视图 剖面图 断面图 简化画法
第10章 建筑形体的表达方法 形体的视图 剖面图 断面图 简化画法 目录
第一节 形体的视图 用正投影法绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影 图称为三面视图（简称三视图)。 在生产实践中，仅用三视图有时难以将复杂形体的外部 形状和内部结构完整、请晰的表达出来。为了便于绘图和读 图，需增加一些投影图
第一节 形体的视图 用正投影法绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影 图称为三面视图（简称三视图)。 在生产实践中，仅用三视图有时难以将复杂形体的外部 形状和内部结构完整、清晰的表达出来。为了便于绘图和读 图，需增加一些投影图

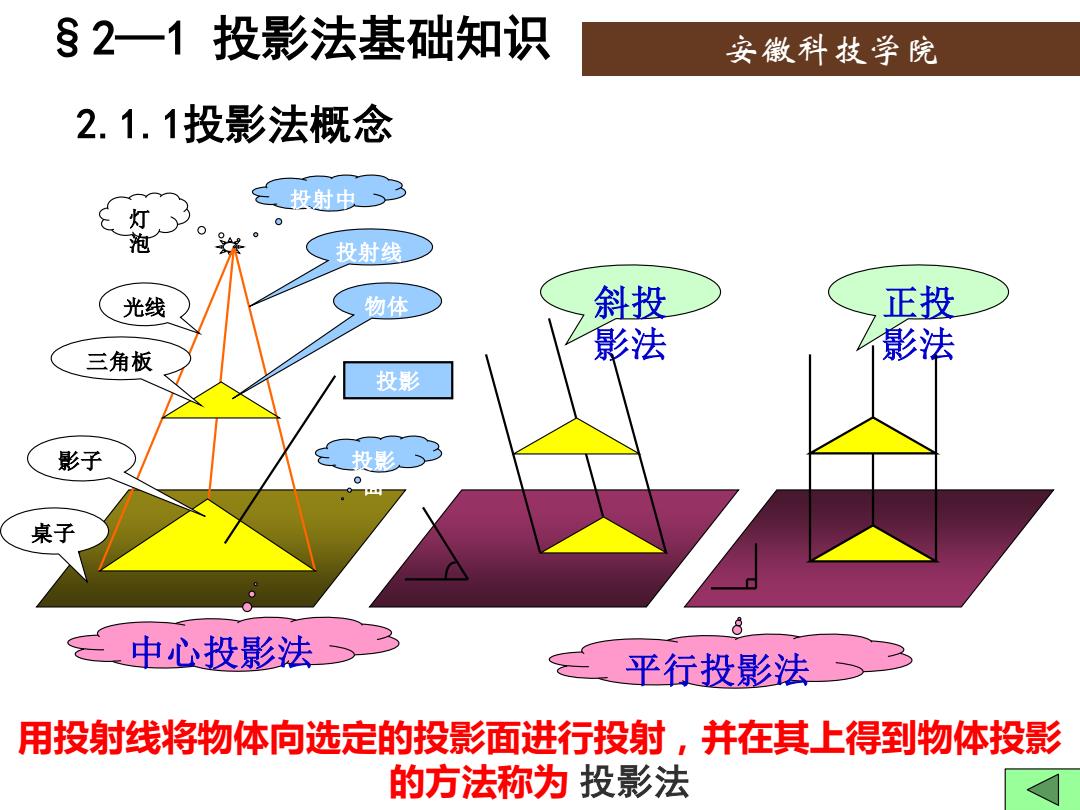

§2一1投影法基础知识 安徽科技学院 2.1.1投影法概念 投射电○> 灯 0 泡 ,投射线〉 光线 ,物体 斜投 正投 三角板 影法 影法 投影 影子 投影> 桌子 中心投影法 平行投影法 用投射线将物体向选定的投影面进行投射，并在其上得到物体投影 的方法称为投影法
§2—1 投影法基础知识 安徽科技学院 灯 泡 光线 影子 桌子 投射中 心 投射线 投影 面 投影 三角板 物体 用投射线将物体向选定的投影面进行投射，并在其上得到物体投影 的方法称为 投影法 中心投影法 平行投影法 斜投 影法 正投 影法 2.1.1投影法概念
俯视方向 将空间物体放在三维 体系当中，向三面投 左视方向 影，得到三视图。 主视方向 主袍图 左视图 培视图
将空间物体放在三维 体系当中，向三面投 影，得到三视图
·一、基本视图 在原有三个投影面V、H、W的对面，再增设三个 分别与它们平行的投影面V1、H1、W1,形成一个象正 六面体的六个投影面（如下页图所示)，这六个投影 面称为基本投影面
在原有三个投影面V、H、W的对面，再增设三个 分别与它们平行的投影面V1、H1、W1，形成一个象正 六面体的六个投影面（如下页图所示），这六个投影 面称为基本投影面。 • 一、基本视图
