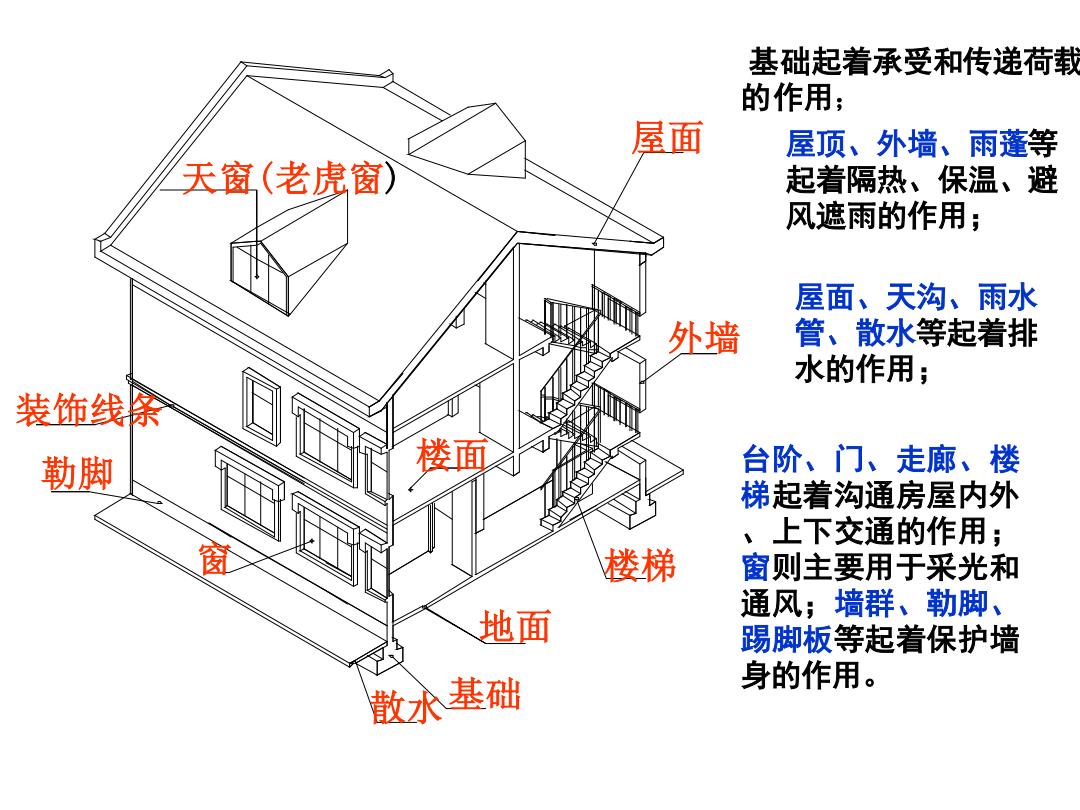

基础起着承受和传递荷载 的作用； 屋面 屋顶、外墙、雨蓬等 天窗（老虎窗） 起着隔热、保温、避 风遮雨的作用； 屋面、天沟、雨水 外墙 管、散水等起着排 水的作用； 装饰线条 勒脚 楼面 台阶、门、走廊、楼 梯起着沟通房屋内外 、上下交通的作用； 窗 楼梯 窗则主要用于采光和 通风；墙群、勒脚、 地面 踢脚板等起着保护墙 散水基础 身的作用
台阶、门、走廊、楼 梯起着沟通房屋内外 、上下交通的作用； 窗则主要用于采光和 通风；墙群、勒脚、 踢脚板等起着保护墙 身的作用。 地面 楼梯 外墙 窗 天窗(老虎窗) 屋面 勒脚 装饰线条 散水基础 楼面 基础起着承受和传递荷载 的作用； 屋顶、外墙、雨蓬等 起着隔热、保温、避 风遮雨的作用； 屋面、天沟、雨水 管、散水等起着排 水的作用；

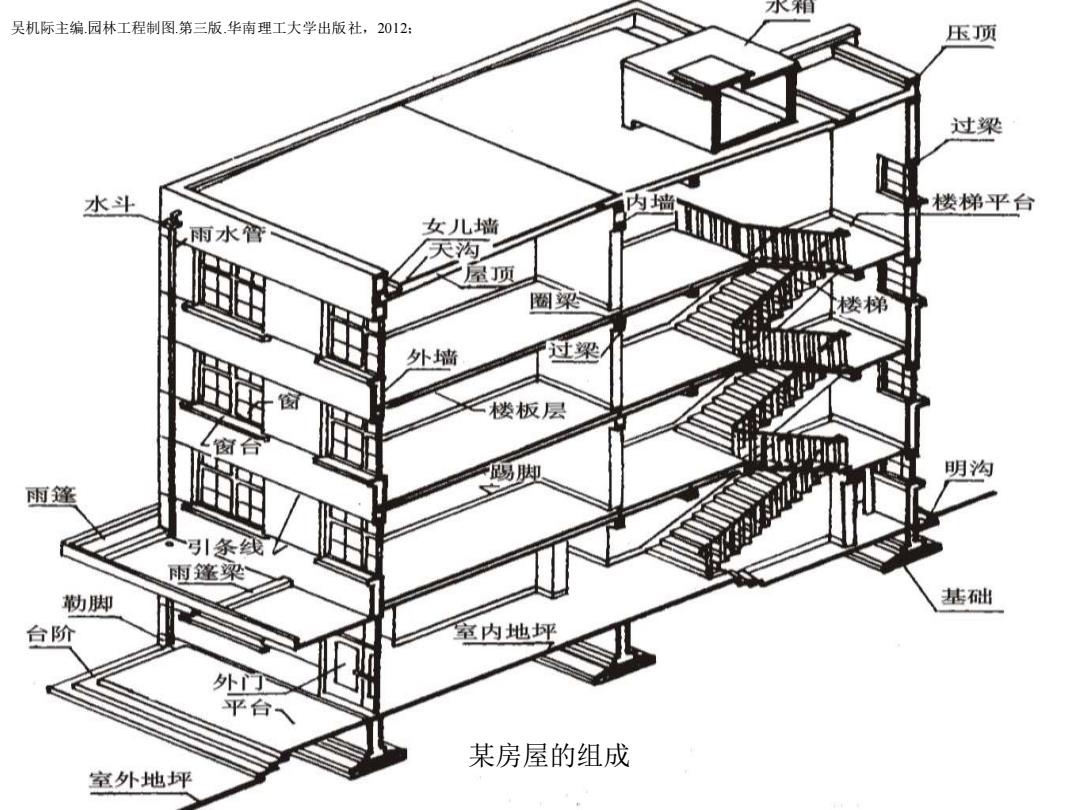

吴机际主编园林工程制图第三版.华南理工大学出版社，2012： 压顶 过梁 水斗 楼梯平台 雨水管 女儿墙 天沟 屋顶 圈粱药 外墙 过梁 之楼板层 赐脚 明沟 雨篷 引条线 雨毫梁 勒脚 基础 台阶 室内地坪 外门 平台 某房屋的组成 室外地坪
某房屋的组成 吴机际主编.园林工程制图.第三版.华南理工大学出版社，2012；
常见的建筑术语 横墙：沿建筑宽度方向的墙 。 纵墙：沿建筑长度方向的墙 进深：纵墙之间的距离，以轴线为基准 。 开间：横墙之间的距离，轴线为基准 山墙：外横墙女儿墙：外墙从屋顶上高出屋面的部分 层高：相邻两层的地坪高度差 净高：构件下表面与地坪（楼地板） 的高度差 建筑面积：建筑所占面积×层数 使用面积：房间内的净面积 交通面积：建筑物中用于通行的面积 构件面积：建筑构件所占用的面积 。 绝对标高一青岛市外黄海海平面年平均高度为+0.000标高 ·相对标高— 建筑物底层室内地坪为±0.000标高
常见的建筑术语 • 横墙：沿建筑宽度方向的墙 • 纵墙：沿建筑长度方向的墙 • 进深：纵墙之间的距离，以轴线为基准 • 开间：横墙之间的距离，轴线为基准 • 山墙：外横墙 女儿墙：外墙从屋顶上高出屋面的部分 • 层高：相邻两层的地坪高度差 • 净高： 构件下表面与地坪（楼地板）的高度差 • 建筑面积：建筑所占面积×层数 • 使用面积：房间内的净面积 • 交通面积：建筑物中用于通行的面积 • 构件面积：建筑构件所占用的面积 • 绝对标高——青岛市外黄海海平面年平均高度为+0.000标高 • 相对标高——建筑物底层室内地坪为+0.000标高
二、房屋建筑的设计及建筑图的分类 1、房屋施工图的产生 房屋的建造一般需经过设计和施工 两个过程，而设计工作一般又分为两个 阶段，即初步设计阶段和施工图设计阶 段
房屋的建造一般需经过设计和施工 两个过程，而设计工作一般又分为两个 阶段，即初步设计阶段和施工图设计阶 段。 1、房屋施工图的产生 二、房屋建筑的设计及建筑图的分类

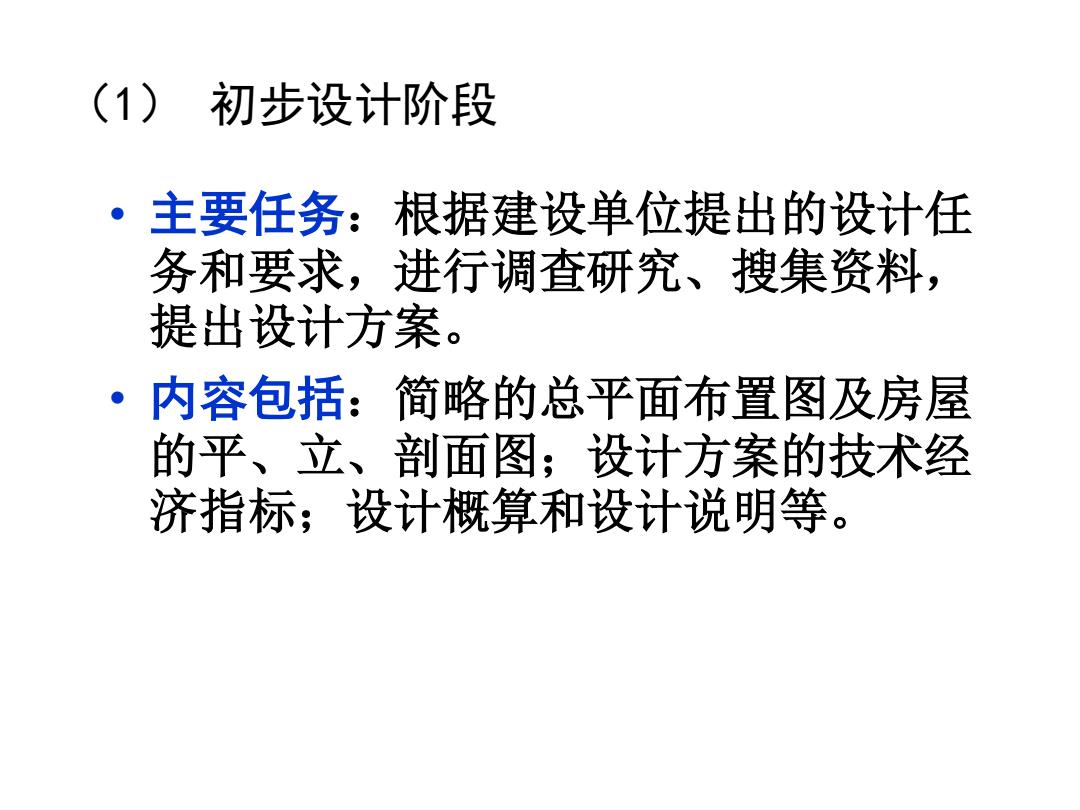

(1)初步设计阶段 ·主要任务：根据建设单位提出的设计任 务和要求，进行调查研究、搜集资料， 提出设计方案。 。 内容包括：简略的总平面布置图及房屋 的平、立、剖面图；设计方案的技术经 济指标；设计概算和设计说明等
（1） 初步设计阶段 • 主要任务：根据建设单位提出的设计任 务和要求，进行调查研究、搜集资料， 提出设计方案。 • 内容包括：简略的总平面布置图及房屋 的平、立、剖面图；设计方案的技术经 济指标；设计概算和设计说明等
