电子科越女学 niversity of Electreaie Sclence and Techaolepof Chiaa Preface Introduction to VLSI Dr.Ling National Key Lab of Science and Technology on Communication
Preface Introduction to VLSI Dr. Ling National Key Lab of Science and Technology on Communication

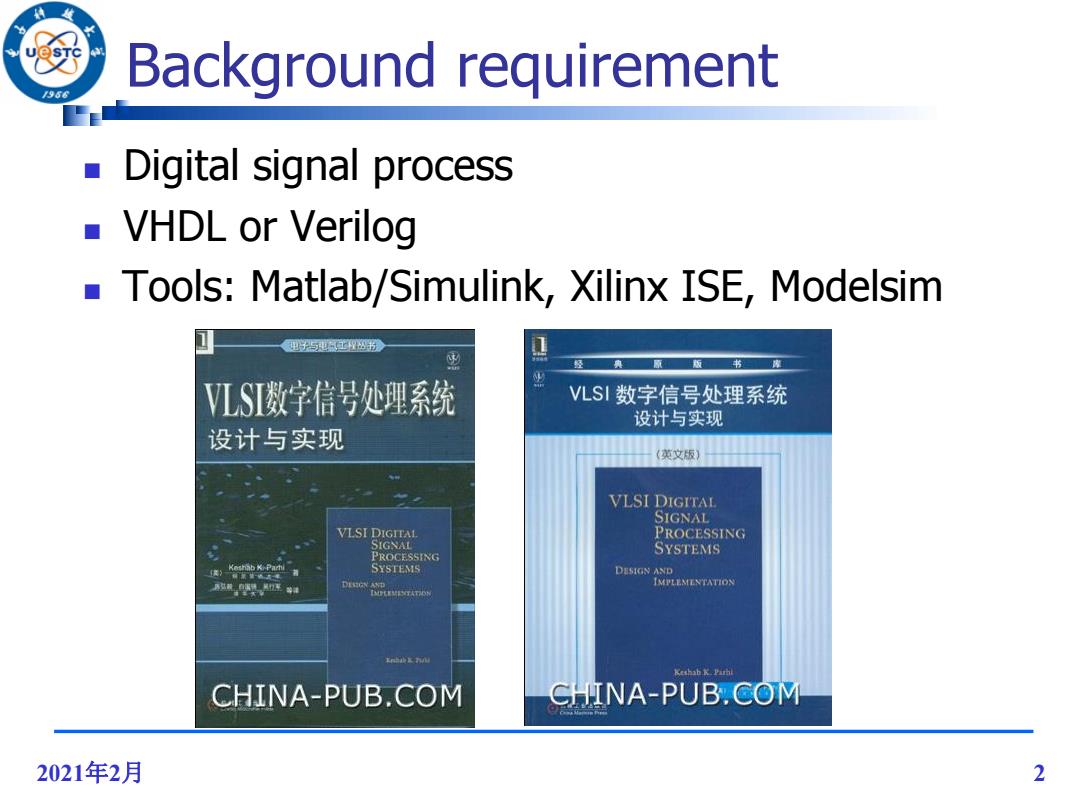

Background requirement o Digital signal process VHDL or Verilog Tools:Matlab/Simulink,Xilinx ISE,Modelsim 里子5电8书粉 1 出 VLSI数宇信号处理系统 VLS1数字信号处理系统 设计与实现 设计与实现 (英文版) VLSI DIGITAL SIGNAL VLSI DIGITAL PROCESSING SIGNAL PROCESSING SYSTEMS SYSTEMS DESIGN AND DINCA IMPLEMENTATION CHINA-PUB.COM CHINA-PUB.COM 2021年2月 2
2021年2月 2 Background requirement Digital signal process VHDL or Verilog Tools: Matlab/Simulink, Xilinx ISE, Modelsim

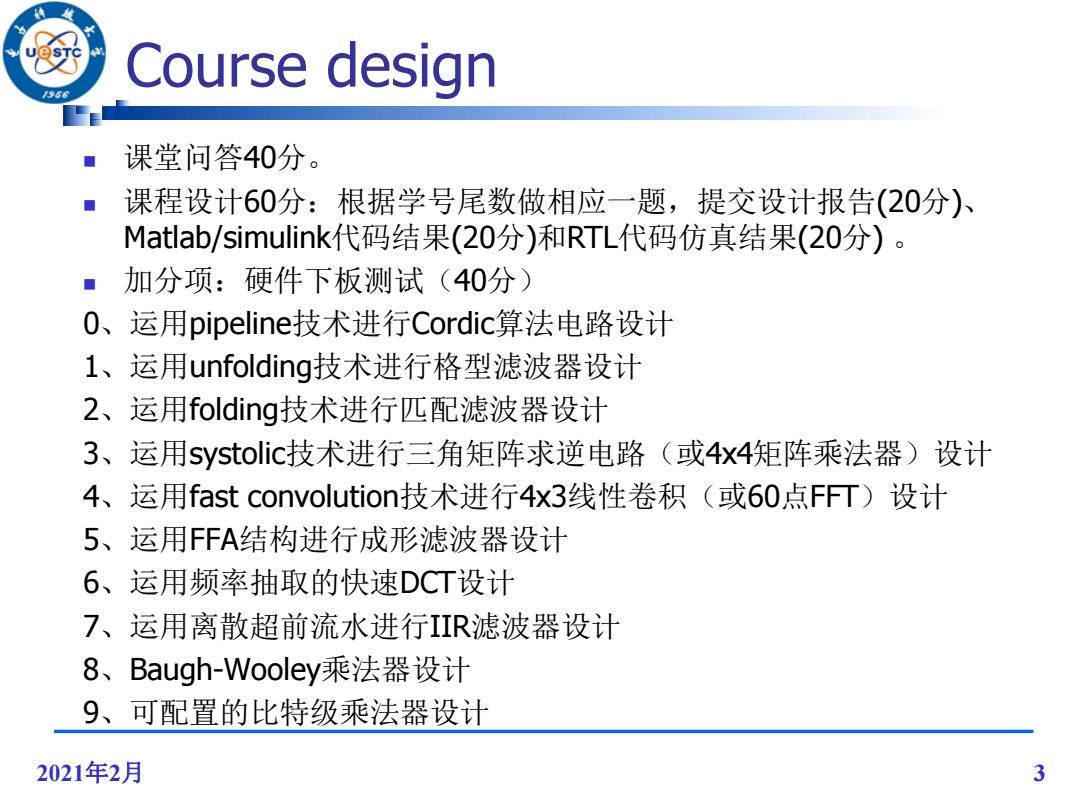

Course design 课堂问答40分。 课程设计60分：根据学号尾数做相应一题，提交设计报告(20分) Matlab/simulink代码结果(20分)和RTL代码仿真结果(20分)。 ■加分项：硬件下板测试(40分) O、运用pipeline技术进行Cordic算法电路设计 1、运用unfolding技术进行格型滤波器设计 2、运用folding技术进行匹配滤波器设计 3、运用systolic技术进行三角矩阵求逆电路（或4x4矩阵乘法器）设计 4、运用fast convolution技术进行4x3线性卷积（或60点FFT)设计 5、运用FFA结构进行成形滤波器设计 6、运用频率抽取的快速DCT设计 7、运用离散超前流水进行IIR滤波器设计 8、Baugh-Nooley乘法器设计 9、可配置的比特级乘法器设计 2021年2月 3
2021年2月 3 Course design 课堂问答40分。 课程设计60分：根据学号尾数做相应一题，提交设计报告(20分)、 Matlab/simulink代码结果(20分)和RTL代码仿真结果(20分) 。 加分项：硬件下板测试（40分） 0、运用pipeline技术进行Cordic算法电路设计 1、运用unfolding技术进行格型滤波器设计 2、运用folding技术进行匹配滤波器设计 3、运用systolic技术进行三角矩阵求逆电路（或4x4矩阵乘法器）设计 4、运用fast convolution技术进行4x3线性卷积（或60点FFT）设计 5、运用FFA结构进行成形滤波器设计 6、运用频率抽取的快速DCT设计 7、运用离散超前流水进行IIR滤波器设计 8、Baugh-Wooley乘法器设计 9、可配置的比特级乘法器设计
■Goal: Computation speed:faster Silicon area:smaller Power consumption:lower ■Methods: Optimize the algorithm Optimize the implementation infrastructure Improve the silicon technology 2021年2月 4
Goal: Computation speed: faster Silicon area: smaller Power consumption: lower Methods: Optimize the algorithm Optimize the implementation infrastructure Improve the silicon technology 2021年2月 4

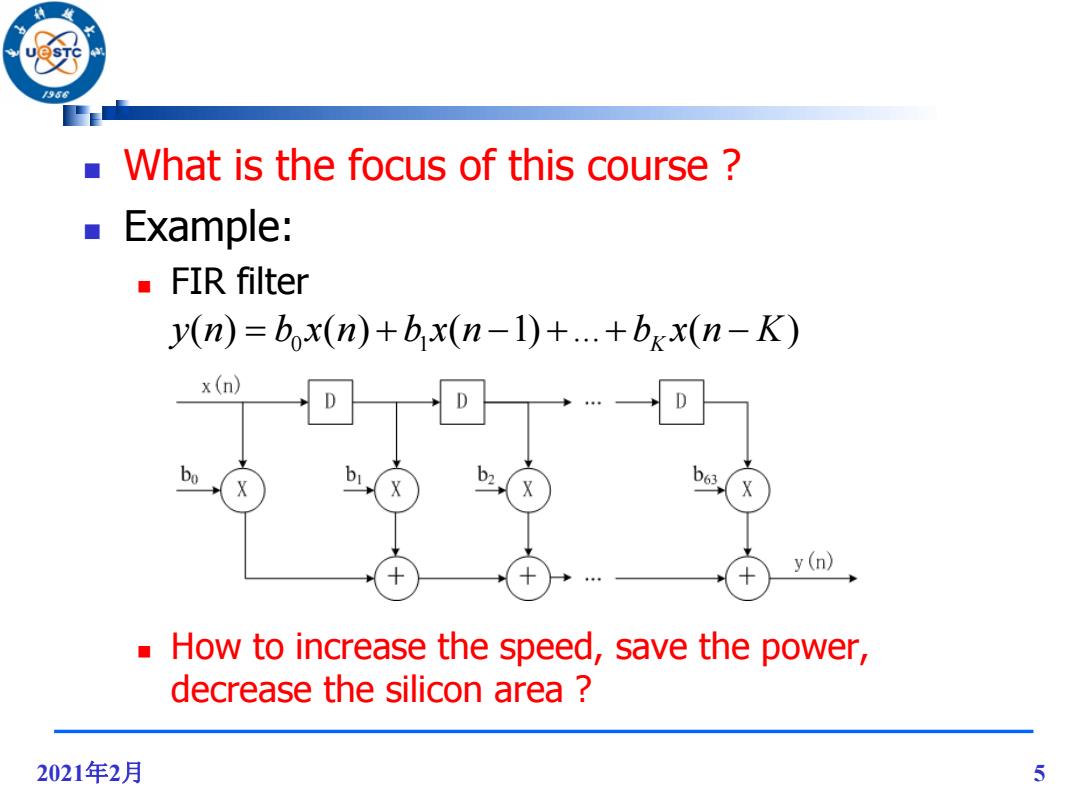

/956 What is the focus of this course Example: FIR filter y(n)=box(n)+bx(n-1)+...+bxx(n-K) x (n) D bo b63 y(n) How to increase the speed,save the power, decrease the silicon area 2021年2月 5
What is the focus of this course ? Example: FIR filter 2021年2月 5 0 1 ( ) ( ) ( 1) ... ( ) K y n b x n b x n b x n K How to increase the speed, save the power, decrease the silicon area ?
