第二节机床夹具概述 一、机床夹具的作用 1.保证加工精度 用机床夹具装夹工件，能准确确定工 件与刀具、机床之间的相对位置关系，可 以保证加工精度。 ☑
第二节 机床夹具概述 一、机床夹具的作用 1．保证加工精度 用机床夹具装夹工件，能准确确定工 件与刀具、机床之间的相对位置关系，可 以保证加工精度
2.提高生产效率 机床夹具能快速地将工件定位和夹紧，可 以减少辅助时间，提高生产效率。 3.减轻劳动强度 机床夹具采用机械、气动、液动夹紧装 置，可以减轻工人的劳动强度。 4.扩大机床的工艺范围 利用机床夹具，能扩大机床的加工范围。 国
2．提高生产效率 机床夹具能快速地将工件定位和夹紧，可 以减少辅助时间，提高生产效率。 3．减轻劳动强度 机床夹具采用机械、气动、液动夹紧装 置，可以减轻工人的劳动强度。 4．扩大机床的工艺范围 利用机床夹具，能扩大机床的加工范围
二、机床夹具的分类 通用夹具 1.按夹具 ② 专用机床夹具 ③ 组合夹具 的应用分 机床夹具 ④ 成组夹具 ⑤ 随行夹具 2.按机床类型分 3.按夹具所用夹紧动力源分 ☑回
机 床 夹 具 1.按夹具 的应用分 2.按机床类型分 二、机床夹具的分类 3.按夹具所用夹紧动力源分 ① 通用夹具 ② 专用机床夹具 ③ 组合夹具 ④ 成组夹具 ⑤ 随行夹具
1.按夹具的应用分： ①通用夹具：指结构已经标准化，且 有较大适用范围的夹具。 ②专用机床夹具：针对某一工件的某 道工序专门设计制造的夹具。 ③组合夹具：用一套预先制造好的标 准元件和合件组装而成的夹具。 冈区
1．按夹具的应用分: ①通用夹具：指结构已经标准化，且 有较大适用范围的夹具。 ②专用机床夹具：针对某一工件的某 道工序专门设计制造的夹具。 ③组合夹具：用一套预先制造好的标 准元件和合件组装而成的夹具

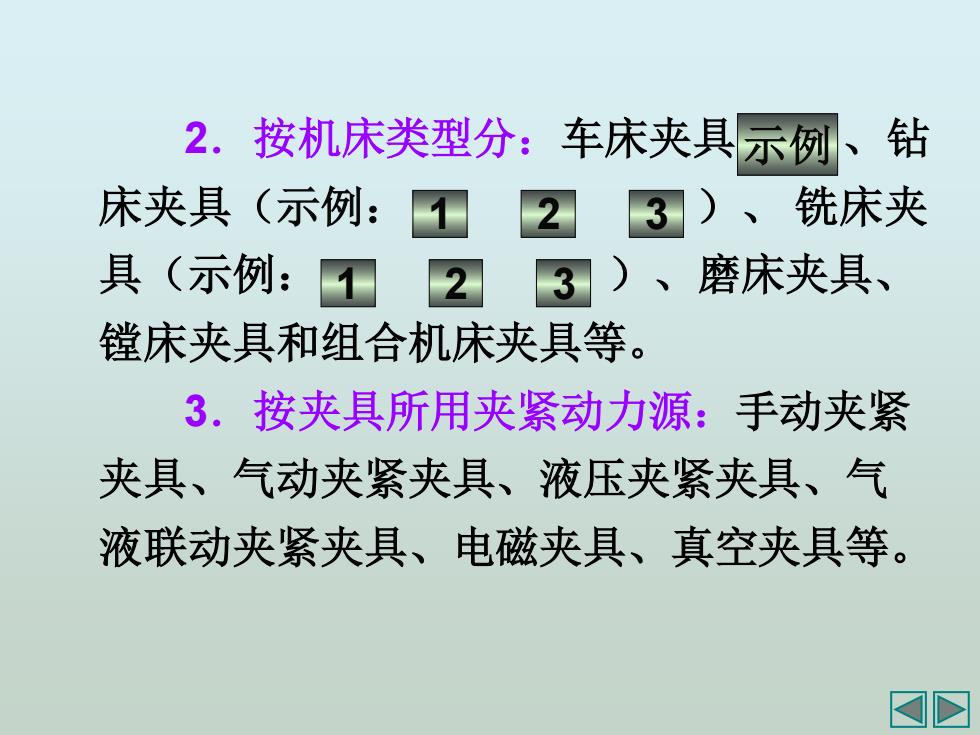

2.按机床类型分：车床夹具示例、钻 床夹具（示例： 23)、 铣床夹 具（示例：①23）、磨床夹具、 镗床夹具和组合机床夹具等。 3.按夹具所用夹紧动力源：手动夹紧 夹具、气动夹紧夹具、液压夹紧夹具、气 液联动夹紧夹具、电磁夹具、真空夹具等。 ✉☑
2．按机床类型分：车床夹具 、钻 床夹具（示例： ）、 铣床夹 具（示例： ）、磨床夹具、 镗床夹具和组合机床夹具等。 3．按夹具所用夹紧动力源：手动夹紧 夹具、气动夹紧夹具、液压夹紧夹具、气 液联动夹紧夹具、电磁夹具、真空夹具等。 示例 1 2 3 1 2 3
