第六节机器装配工艺规程设计 一、概述 1.机器装配与装配工艺系统图 装配：按照规定的技术要求，将零件或 部件进行配合和联接，使之成为半成品或成 品的过程，称为装配
第六节 机器装配工艺规程设计 一、概述 1．机器装配与装配工艺系统图 装配：按照规定的技术要求，将零件或 部件进行配合和联接，使之成为半成品或成 品的过程，称为装配
机器的装配是机器制造过程中最后一个环 节，它包括装配、调整、检验和试验等工作。 装配过程使零件、套件、组件和部件间获得一 定的相互位置关系。 机器质量最终是通过装配保证的，装配质 量在很大程度上决定了机器的最终质量，装配 工艺过程在机械制造中占有十分重要的地位。 为保证有效地进行装配工作，通常将机器 划分为若干能进行独立装配的装配单元
机器的装配是机器制造过程中最后一个环 节，它包括装配、调整、检验和试验等 工作。 装配过程使零件、套件、组件和部件间获得一 定的相互位置关系。 机器质量最终是通过装配保证的，装配质 量在很大程度上决定了机器的最终质量，装配 工艺过程在机械制造中占有十分重要的地位。 为保证有效地进行装配工作，通常将机器 划分为若干能进行独立装配的装配单元

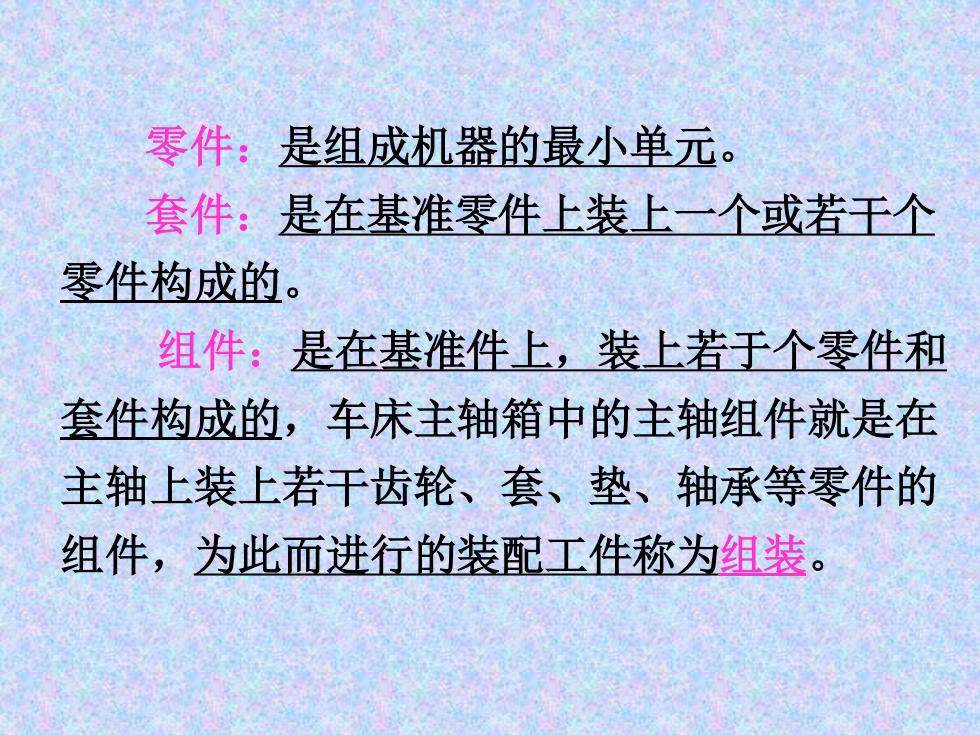

零件：是组成机器的最小单元。 套件：是在基准零件上装上一个或若王个 零件构成的。 组件：是在基准件上，装上若于个零件和 套件构成的，车床主轴箱中的主轴组件就是在 主轴上装上若干齿轮、套、垫、轴承等零件的 组件，为此而进行的装配工件称为组装
零件：是组成机器的最小单元。 套件：是在基准零件上装上一个或若干个 零件构成的。 组件：是在基准件上，装上若于个零件和 套件构成的，车床主轴箱中的主轴组件就是在 主轴上装上若干齿轮、套、垫、轴承等零件的 组件，为此而进行的装配工件称为组装

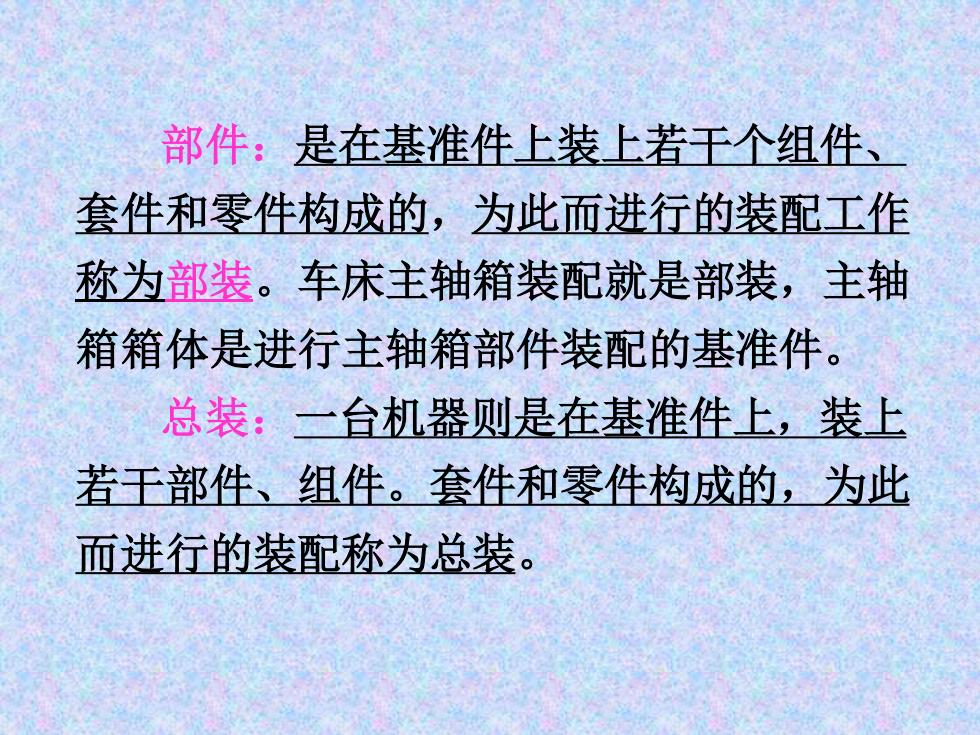

部件：是在基准件上装上若王个组件、 套件和零件构成的，为此而进行的装配工作 称为部装。车床主轴箱装配就是部装，主轴 箱箱体是进行主轴箱部件装配的基准件。 总装：一台机器则是在基准件上，装上 若于部件、组件。套件和零件构成的，为此 而进行的装配称为总装
部件：是在基准件上装上若干个组件、 套件和零件构成的，为此而进行的装配工作 称为部装。车床主轴箱装配就是部装，主轴 箱箱体是进行主轴箱部件装配的基准件。 总装：一台机器则是在基准件上，装上 若干部件、组件。套件和零件构成的，为此 而进行的装配称为总装
在装配工艺规程设计中，常用装配工艺 系统图表示零、部件的装配流程和零、部件 间相互装配关系。在装配工艺系统图上，每 一个单元用一个长方形框表示，标明零件、 套件、组件和部件的名称、编号及数量。在 装配工艺系统图上，装配工作由基准件开始 沿水平线自左向右进行，一般将零件画在上 方，套件、组件、部件画在下方，其排列次 序就是装配工作的先后次序
在装配工艺规程设计中，常用装配工艺 系统图表示零、部件的装配流程和零、部件 间相互装配关系。在装配工艺系统图上，每 一个单元用一个长方形框表示，标明零件、 套件、组件和部件的名称、编号及数量。在 装配工艺系统图上，装配工作由基准件开始 沿水平线自左向右进行，一般将零件画在上 方，套件、组件、部件画在下方，其排列次 序就是装配工作的先后次序
