图5-42、图5-43、图544分别给出了组装、 部装和总装的装配工艺系统图。 蕊 蒸 蒸 组件 名称 编号件数 蒜 图5-42组件装配工艺系统图
图5-42、图5-43、图5-44分别给出了组装、 部装和总装的装配工艺系统图。 图5-42 组件装配工艺系统图
基 蒂 装 基准零件 部件 名称 编件数 萄 萄 鞋 图543部件装配工艺系统图
图5-43 部件装配工艺系统图

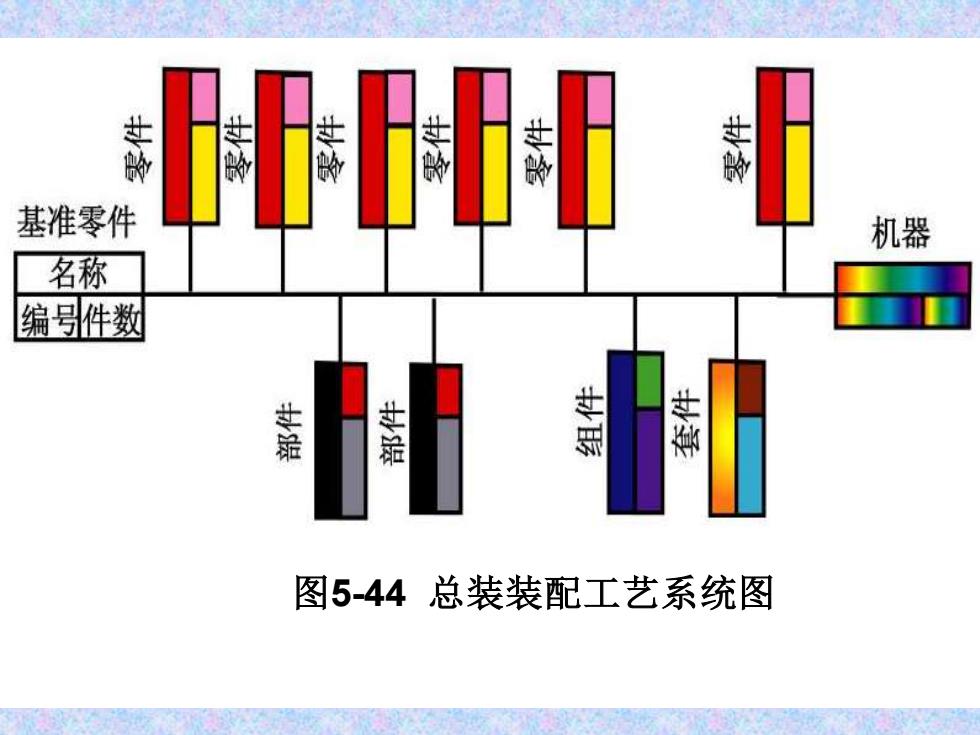

基准零件 机器 名称 编号件数 图5-44总装装配工艺系统图
图5-44 总装装配工艺系统图

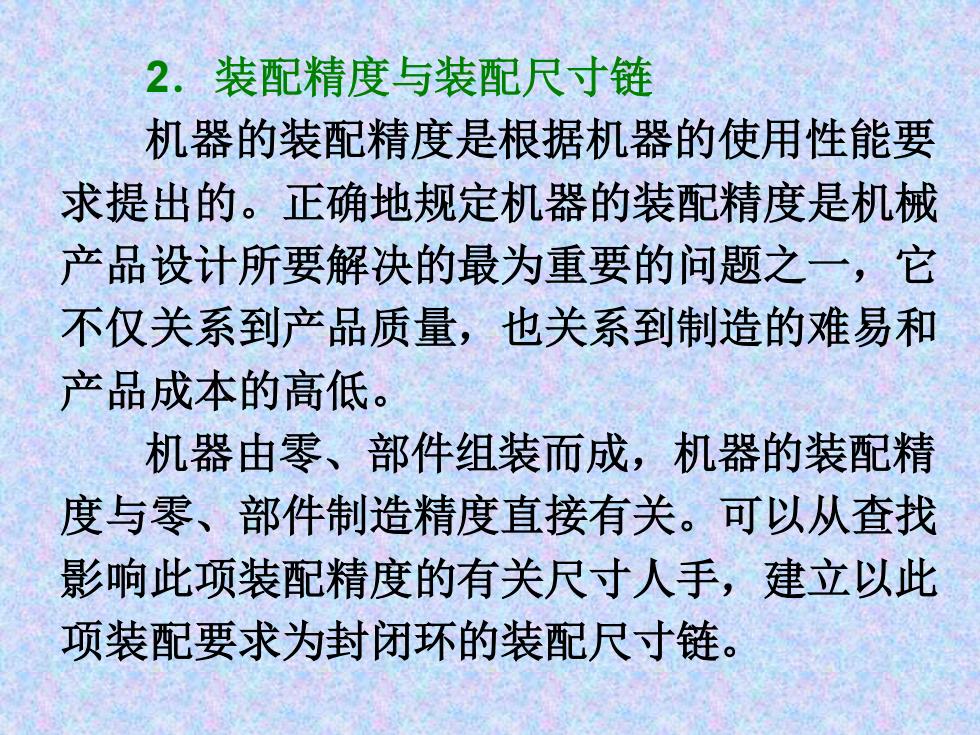

2.装配精度与装配尺寸链 机器的装配精度是根据机器的使用性能要 求提出的。正确地规定机器的装配精度是机械 产品设计所要解决的最为重要的问题之一，它 不仅关系到产品质量，也关系到制造的难易和 产品成本的高低。 机器由零、部件组装而成，机器的装配精 度与零、部件制造精度直接有关。可以从查找 影响此项装配精度的有关尺寸人手，建立以此 项装配要求为封闭环的装配尺寸链
2．装配精度与装配尺寸链 机器的装配精度是根据机器的使用性能要 求提出的。正确地规定机器的装配精度是机械 产品设计所要解决的最为重要的问题之一，它 不仅关系到产品质量，也关系到制造的难易和 产品成本的高低。 机器由零、部件组装而成，机器的装配精 度与零、部件制造精度直接有关。可以从查找 影响此项装配精度的有关尺寸人手，建立以此 项装配要求为封闭环的装配尺寸链
在根据机器装配精度要求来设计机器零、 部件尺寸及其精度时，必须考虑装配方法的影 响，装配方法不同，解算装配尺寸链的方法截 然不同，所得结果差异甚大。对于某一给定的 机器结构，设计师可以根据装配精度要求和所 采用的装配方法，通过解算装配尺寸链来确定 零、部件有关尺寸的精度等级和极限偏差
在根据机器装配精度要求来设计机器零、 部件尺寸及其精度时，必须考虑装配方法的影 响，装配方法不同，解算装配尺寸链的方法截 然不同，所得结果差异甚大。对于某一给定的 机器结构，设计师可以根据装配精度要求和所 采用的装配方法，通过解算装配尺寸链来确定 零、部件有关尺寸的精度等级和极限偏差
