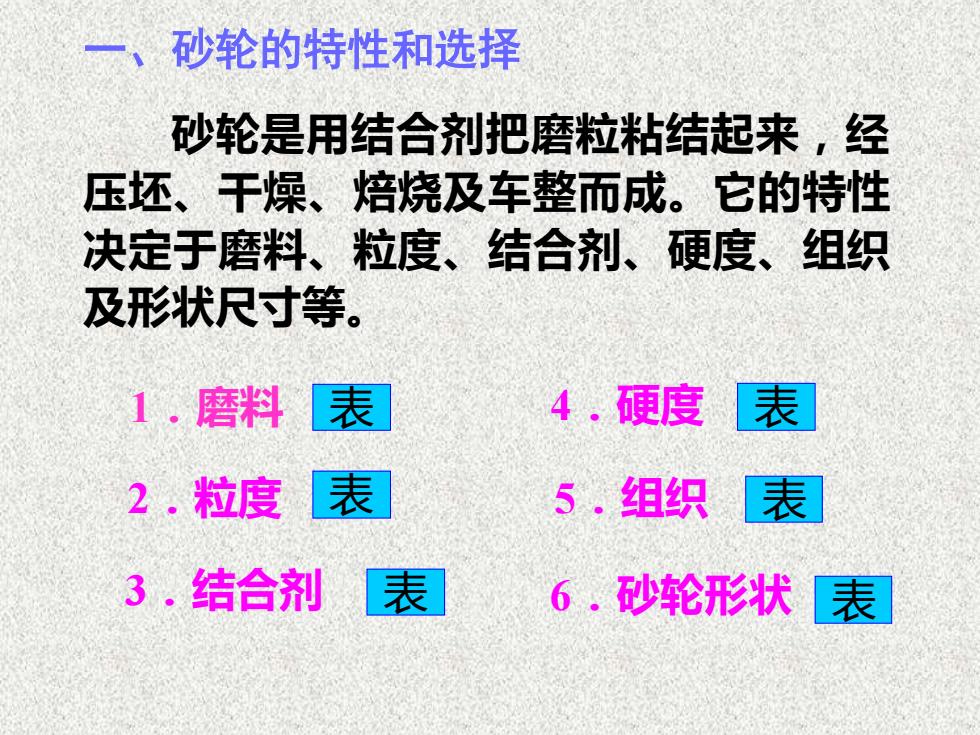

一、砂轮的特性和选择 砂轮是用结合剂把磨粒粘结起来，经 压坯、干燥、焙烧及车整而成。它的特性 决定于磨料、粒度、结合剂、硬度、组织 及形状尺寸等。 1.磨料表 4.硬度表 2.粒度表 5.组织表 3.结合剂表 6.砂轮形状表
一、砂轮的特性和选择 砂轮是用结合剂把磨粒粘结起来，经 压坯、干燥、焙烧及车整而成。它的特性 决定于磨料、粒度、结合剂、硬度、组织 及形状尺寸等。 2．粒度 表 1．磨料 表 3．结合剂 表 4．硬度 表 5．组织 表 6．砂轮形状 表
二、磨削过程 磨削过程中磨粒对工件的作用包括滑擦、耕 犁和形成切屑三个阶段。 磨粒 滑擦阶段 磨屑 耕犁阶段 工件 形成切屑 图2-44磨粒对工件的切削 图2-45磨粒的切削过程
二、磨削过程 磨削过程中磨粒对工件的作用包括滑擦、耕 犁和形成切屑三个阶段
洲湖床厂 M7130H卧轴矩台平面磨床
图所示为隆起量与磨削速度的关系。 0.6 622 m =(m,+m2)/M 0 40080012001600Uc/m/min
图所示为隆起量与磨削速度的关系

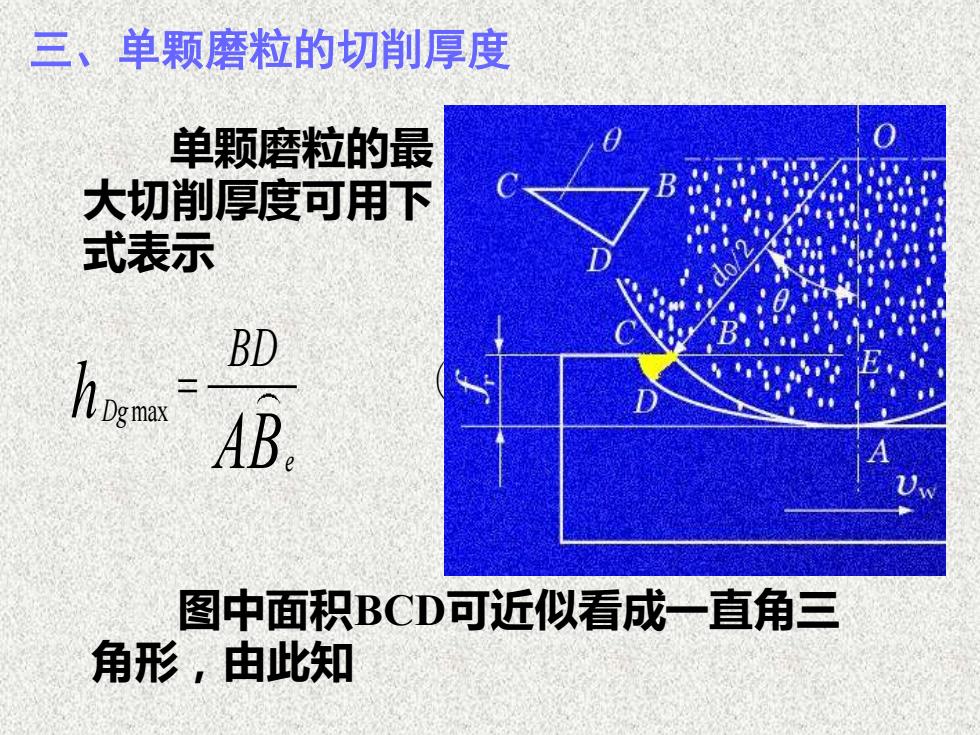

三、单颗磨粒的切削厚度 单颗磨粒的最 大切削厚度可用下 式表示 BD AB. 图中面积BCD可近似看成一直角三 角形，由此知
三、单颗磨粒的切削厚度 Dg max e BD h AB = （2-30） 图中面积BCD可近似看成一直角三 角形，由此知 单颗磨粒的最 大切削厚度可用下 式表示
