6.2质谱仪及基本原理 6.2.1质谱仪 有机质谱仪包括离子源、质量分析器、检测器和真空系 统。现以扇形磁场单聚焦质谱仪为例，将质谱仪器各主 要部分的作用原理讨论如下。图6.1为单聚焦质谱仪的 示意图
6.2 质谱仪及基本原理 6.2.1 质谱仪 有机质谱仪包括离子源、质量分析器、检测器和真空系 统。现以扇形磁场单聚焦质谱仪为例，将质谱仪器各主 要部分的作用原理讨论如下。图6.1为单聚焦质谱仪的 示意图
质量大的离子 记录器 质量小的离子 离子束 磁场（垂直纸而） 直流 放大器 抽真空 加速电位 出射狭缝 收集器 阳极) 巨工电千束灯丝 电离区 样品分子 样品入1 电子放大器 图6.1单聚焦质谱仪
图6.1 单聚焦质谱仪
(1)真空系统 质谱仪的离子源、质谱分析器及检测器必须处于高 真空状态（离子源的真空度应达10-3~10-5Pa，, 质量分析器应达10-6Pa),若真空度低，则： ()大量氧会烧坏离子源的灯丝 ()会使本底增高，干扰质谱图； ()引起额外的离子-分子反应，改变裂解模型， 使质谱解释复杂化； ⅳ)干扰离子源中电子束的正常调节； (V)用作加速离子的几千伏高压会引起放电，等等

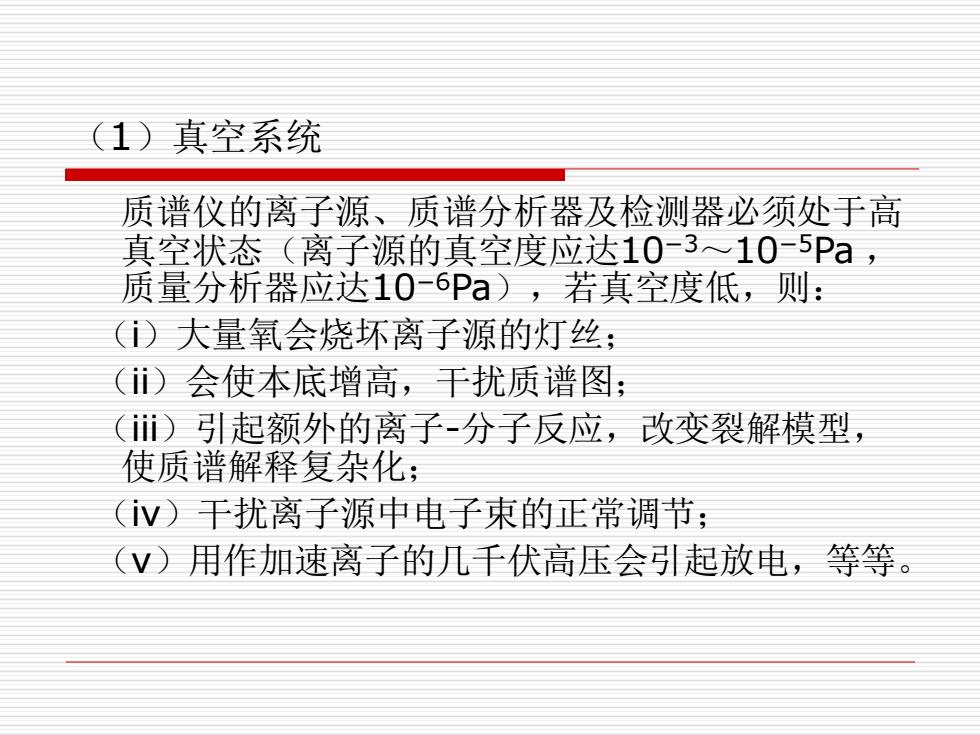

（1）真空系统 质谱仪的离子源、质谱分析器及检测器必须处于高 真空状态（离子源的真空度应达10−3～10−5Pa ， 质量分析器应达10−6Pa），若真空度低，则： （i）大量氧会烧坏离子源的灯丝； （ii）会使本底增高，干扰质谱图； （iii）引起额外的离子-分子反应，改变裂解模型， 使质谱解释复杂化； （iv）干扰离子源中电子束的正常调节； （v）用作加速离子的几千伏高压会引起放电，等等

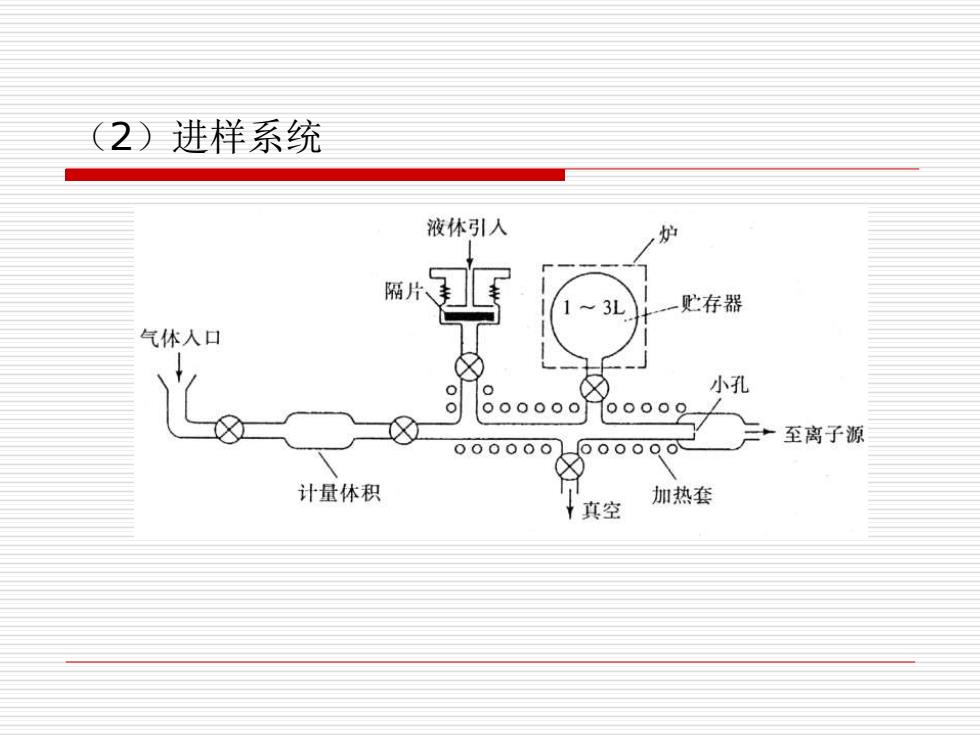

(2)进样系统 液体引人 炉 1~3L 贮存器 气体人口 小孔 o oo ooo o oo oo o 至离子源 000000000000 计量体积 加热套 【真空
（2）进样系统

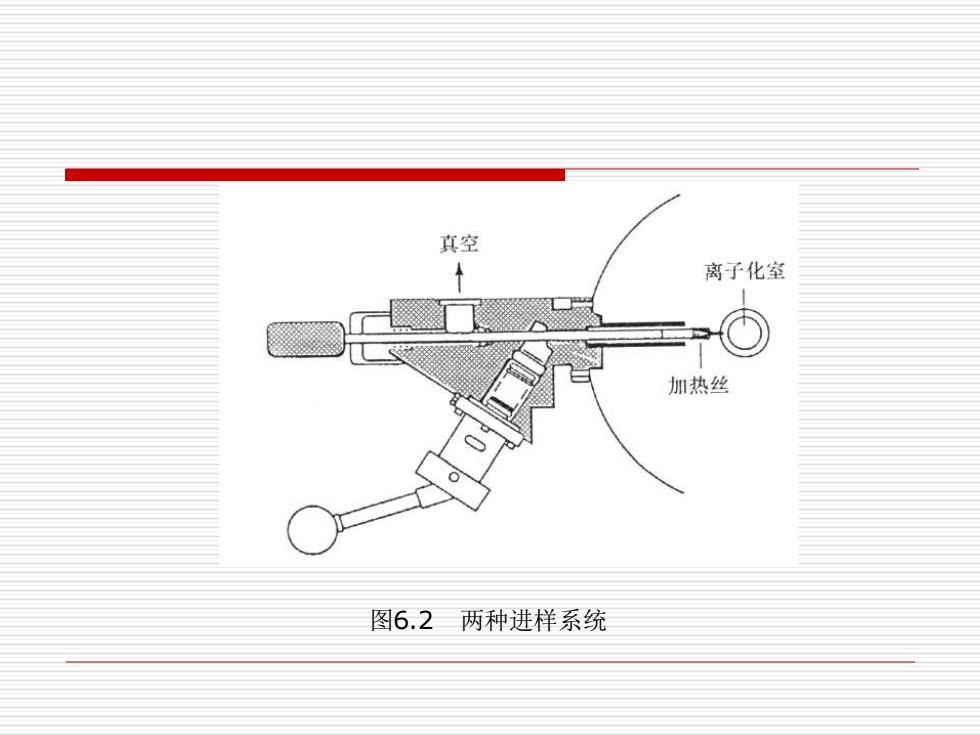

真空 离子化室 加热丝 图6.2两种进样系统
图6.2 两种进样系统
