第二十一章 电子衍射
电子衍射的类型 口按入射电子能量的大小，电子衍射可分为 透射式高能申子衍射 高能电子衍射 反射式高能电子衍射 低能电子衍射
按入射电子能量的大小，电子衍射可分为 透射式高能电子衍射 高能电子衍射 反射式高能电子衍射 低能电子衍射 电子衍射的类型
第一节电子衍射原理 口电子衍射与X射线衍射一样，遵从衍射产生的必要条件（布拉格方程+ 反射定律，衍射矢量方程或厄瓦尔德图解等)和系统消光规律。 口与X射线衍射相比，电子衍射的特点： 口(1)由于电子波波长很短，一般只有千分之几nm,按布拉格方程 2dsin0=入可知，电子衍射的20角很小（一般为几度），即入射电子束 和衍射电子束都近乎平行于衍射晶面。 口由衍射矢量方程（s-So)八=r*,设K=s/几、K=S/八、gr*,则有 K'-K=g (8-1) 口此即为电子衍射分析时（一般文献中)常用的衍射矢量方程表达式
第一节 电子衍射原理 电子衍射与X射线衍射一样，遵从衍射产生的必要条件（布拉格方程+ 反射定律，衍射矢量方程或厄瓦尔德图解等）和系统消光规律。 与X射线衍射相比，电子衍射的特点： （1）由于电子波波长很短，一般只有千分之几nm，按布拉格方程 2dsin=可知，电子衍射的2角很小（一般为几度），即入射电子束 和衍射电子束都近乎平行于衍射晶面。 由衍射矢量方程（s-s0）/=r*，设K=s/、K=s0 /、g=r*，则有 K-K=g （8-1） 此即为电子衍射分析时（一般文献中）常用的衍射矢量方程表达式
▣ (2)由于物质对电子的散射作用很强（主要来源于原子核对电子的散射 作用，远强于物质对X射线的散射作用)，因而电子（束)穿进物质 的能力大大减弱，故电子衍射只适于材料表层或薄膜样品的结构分析。 口(3)透射电子显微镜上配置选区电子衍射装置，使得薄膜样品的结构分 析与形貌观察有机结合起来，这是X射线衍射无法比拟的优点
(2)由于物质对电子的散射作用很强（主要来源于原子核对电子的散射 作用，远强于物质对X射线的散射作用），因而电子（束）穿进物质 的能力大大减弱，故电子衍射只适于材料表层或薄膜样品的结构分析。 (3)透射电子显微镜上配置选区电子衍射装置，使得薄膜样品的结构分 析与形貌观察有机结合起来，这是X射线衍射无法比拟的优点

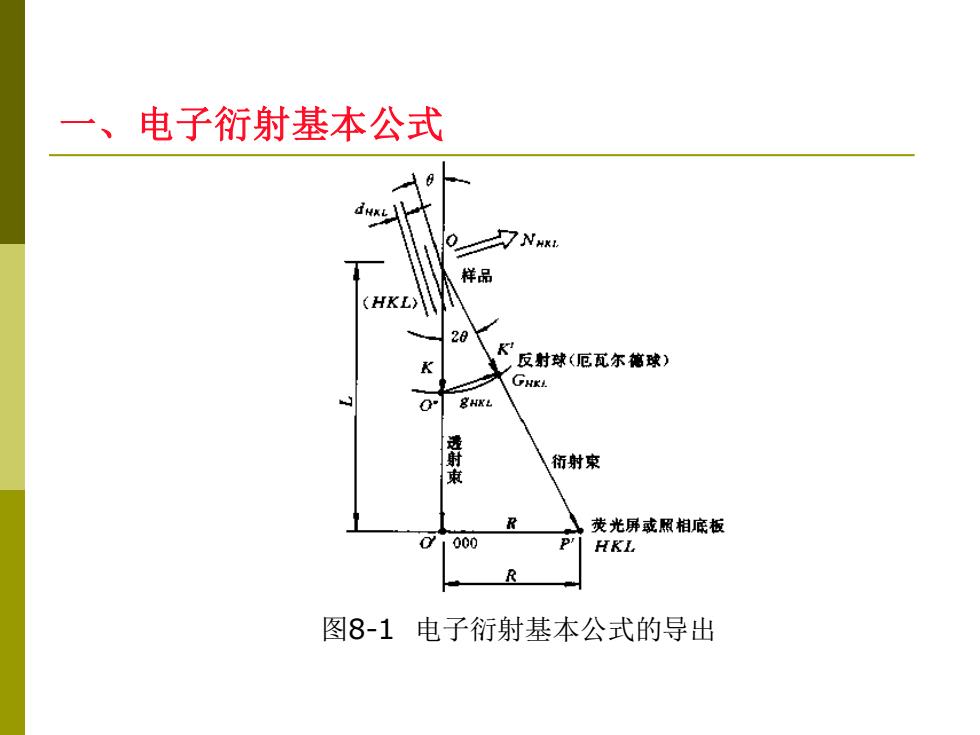

一、电子衍射基本公式 0 样品 (HKL 28 个 K 反射球（厄瓦尔篇球） GHKL 射 衍射束 荧光屏或照相底板 1000 HKL 图8-1电子衍射基本公式的导出
一、电子衍射基本公式 图8-1 电子衍射基本公式的导出
