光分析法仪器的基本流程 general process of spectrometry 光谱仪器通常包括五 光源 单色器 检测器 个基本单元： 读出器件 光源；单色器；样品； 检 出样品 (a) 测器；显示与数据处理； 作 单色器 样品 检测器 读出器件 (b) 样品 单色器 检测器 读出器件 光源 (⊙ 各类光谱仪部件图 (a)发射光谐仪 (b)吸收光谱仪(@)荧光和敢射光谱仪 15:3726
15:37:26 一、光分析法仪器的基本流程 general process of spectrometry 光谱仪器通常包括五 个基本单元： 光源；单色器；样品；检 测器；显示与数据处理；
二、光分析法仪器的基本单元 main parts of spectrometry 1.光源 依据方法不同，采用不同的光源：火焰、灯、激光、电 火花、电弧等；依据光源性质不同，分为： /nm100 2004007001000200040007000100002000040000 连续光源：在较大范 真空紫外可见近红外 红 外 远红外 波谱区 紫外 围提供连续波长的光源， 氩灯 氙灯 氢灯、氘灯、钨丝灯等； H2或D3灯 钨丝灯 线光源：提供特定波 能斯特灯（亿02+Y0) 长的光源，金属蒸气灯( 源 镍铬丝灯 硅碳棒 汞灯、钠蒸气灯)、空心 空心阴极灯 阴极灯、激光等： 图 不同波谱区所用的光源 15:37:26
15:37:26 二、光分析法仪器的基本单元 main parts of spectrometry 1. 光源 依据方法不同，采用不同的光源：火焰、灯、激光、电 火花、电弧等；依据光源性质不同，分为： 连续光源：在较大范 围提供连续波长的光源， 氢灯、氘灯、钨丝灯等； 线光源：提供特定波 长的光源，金属蒸气灯( 汞灯、钠蒸气灯)、空心 阴极灯、激光等；
2.单色器 单色器：获得高光谱纯度辐射束的装置，而辐射束的波长 可在很宽范围内任意改变； 主要部件： (1)进口狭缝； (2)准直装置（透镜或反射镜）：使辐射束成为平行光线； (3)色散装置（棱镜、光栅）：使不同波长的辐射以不同的 角度进行传播： 15:37:26
15:37:26 2.单色器 单色器：获得高光谱纯度辐射束的装置，而辐射束的波长 可在很宽范围内任意改变； 主要部件： （1）进口狭缝； （2）准直装置(透镜或反射镜)：使辐射束成为平行光线； （3）色散装置(棱镜、光栅)：使不同波长的辐射以不同的 角度进行传播；

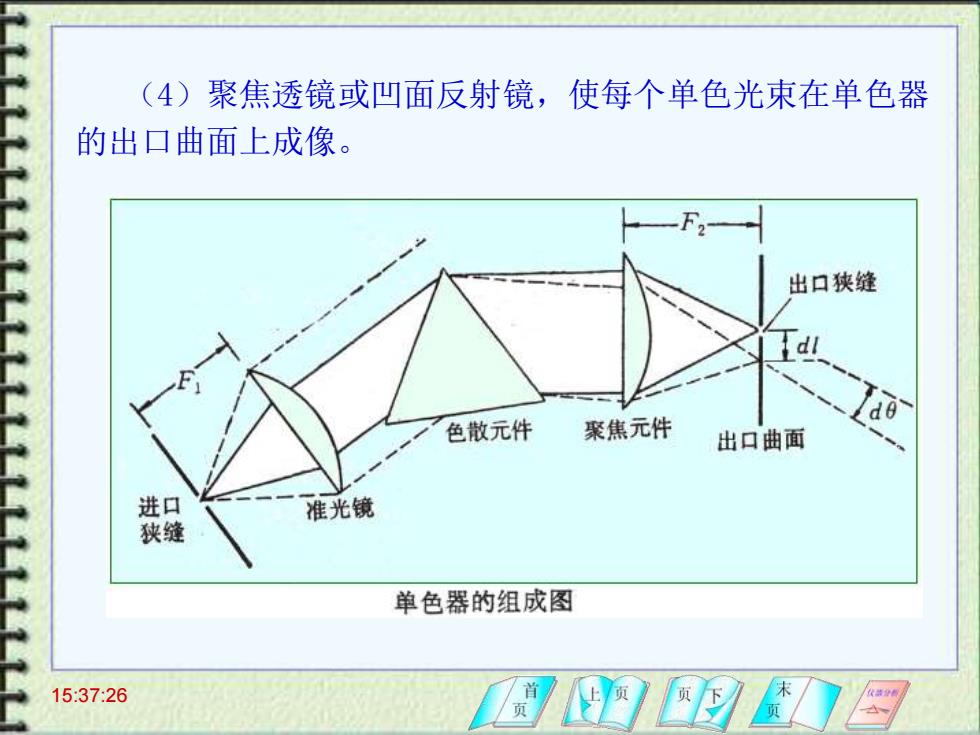

(4)聚焦透镜或凹面反射镜，使每个单色光束在单色器 的出口曲面上成像。 出口狭缝 dl d0 色散元件 聚焦元件 出口曲面 进口 准光镜 狭缝 单色器的组成图 15:37:26
15:37:26 （4）聚焦透镜或凹面反射镜，使每个单色光束在单色器 的出口曲面上成像
