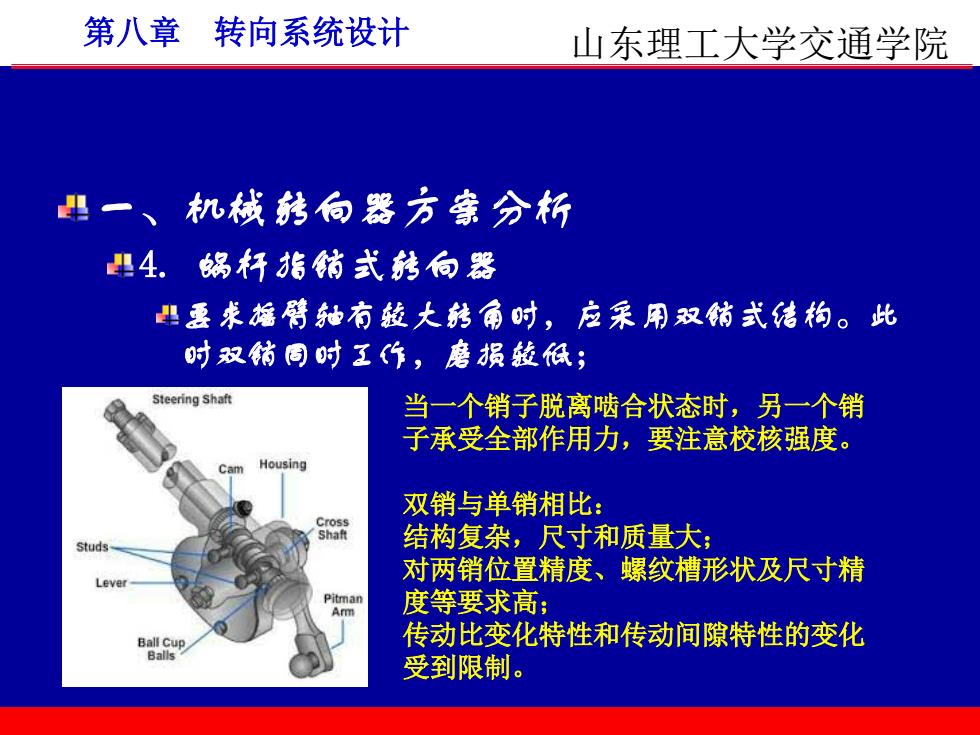

第八章转向系统设计山东理工大学交通学院机械转向器方案分析早4.娲杆指销式转向器一要求摇臂轴有较大转角时，应采用双销式结构。此时双销固时了作，磨损较低；SteeringShaft当一个销子脱离啮合状态时，另一个销子承受全部作用力，要注意校核强度HousingCam双销与单销相比：CrossShaft结构复杂，尺寸和质量大：Studs对两销位置精度、螺纹槽形状及尺寸精LeverPitman度等要求高：Am传动比变化特性和传动间隙特性的变化BallCupBalls受到限制
第八章 转向系统设计 山东理工大学交通学院 一、机械转向器方案分析 4. 蜗杆指销式转向器 要求摇臂轴有较大转角时，应采用双销式结构。此 时双销同时工作，磨损较低； 当一个销子脱离啮合状态时，另一个销 子承受全部作用力，要注意校核强度。 双销与单销相比： 结构复杂，尺寸和质量大； 对两销位置精度、螺纹槽形状及尺寸精 度等要求高； 传动比变化特性和传动间隙特性的变化 受到限制

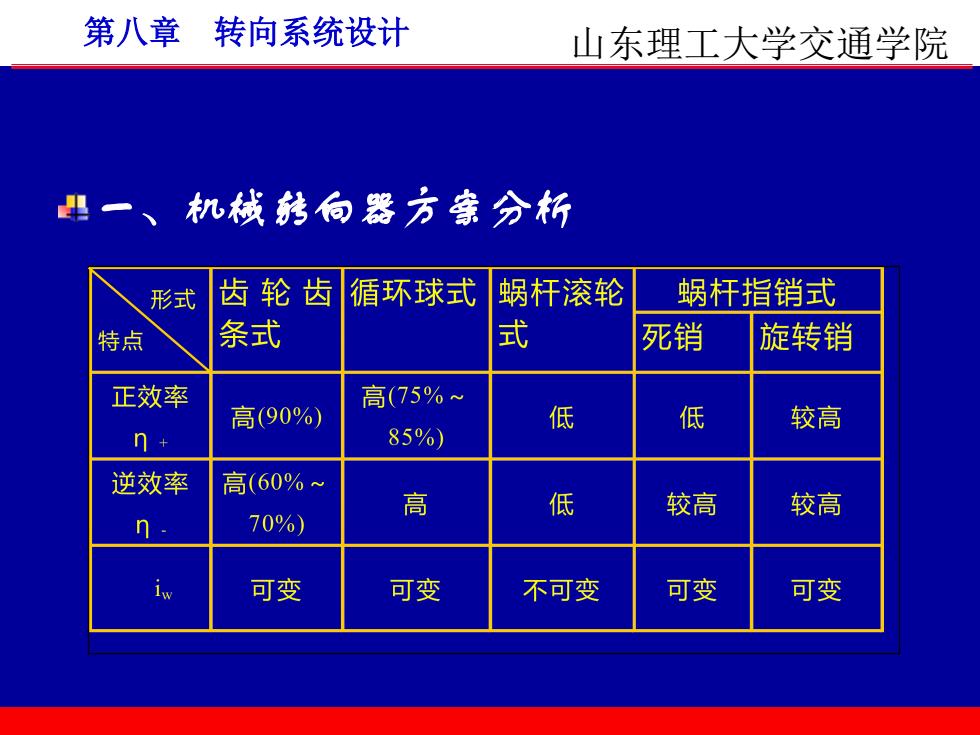

第八章转向系统设计山东理工大学交通学院一、机械转向器方案分析齿轮齿循环球式蜗杆滚轮蜗杆指销式形式式条式死销旋转销特点正效率高(75%~低低较高高(90%)85%)n逆效率高(60%~高低较高较高70%)n可变可变可变可变不可变1w
第八章 转向系统设计 山东理工大学交通学院 一、机械转向器方案分析
第八章转向系统设计山东理工大学交通学院二、转向操纵机构方案分析牛1.转向盘是圆形转向盘结构简单，工艺性能好，适宜于需要用大幅度转向角的转向系，有很好的控制感和路感，符合人们的使用习馈，因此得到广泛使用。儿圆形转向盘一般生轮缘、轮辐和轮設等组成，有两辐条、三辐条或四辐条等结构形式
第八章 转向系统设计 山东理工大学交通学院 二、转向操纵机构方案分析 1. 转向盘 圆形转向盘结构简单，工艺性能好，适宜于需要用 大幅度转向角的转向系，有很好的控制感和路感， 符合人们的使用习惯，因此得到广泛使用。 圆形转向盘一般由轮缘、轮辐和轮毂等组成，有两 辐条、三辐条或四辐条等结构形式
第八章转向系统设计山东理工大学交通学院二、转向操纵机构方案分析牛1. 转向盘圆形转向基本尺寸有380、400、425、450、475、500、550等多种规格！真轮毅孔可采用45°压力角的圆柱直齿渐开线花键与转向轴连接，模数一般取0. 5mm在右:
第八章 转向系统设计 山东理工大学交通学院 二、转向操纵机构方案分析 1. 转向盘 圆形转向盘基本尺寸有380、400、425、450、475、 500、550等多种规格 其轮毂孔可采用45°压力角的圆柱直齿渐开线花键 与转向轴连接，模数一般取0.5mm左右
第八章转向系统设计山东理工大学交通学院二、转向操纵机构方案分析牛1.转向盘转向盘内部由成形的金属骨架构成儿骨架外面一般包有柔软的合成橡胶或树脂，也有包皮苹的，这样可有良好的手感是当汽车发生碰撞时，从安全性考虑，不仅要求转向盘应具有柔软的外表皮，起到缓冲作用，而且还要求转向盘在撞车时，其骨架能产生一定变形，以吸收冲击能量，减经驾驶员受伤的程度
第八章 转向系统设计 山东理工大学交通学院 二、转向操纵机构方案分析 1. 转向盘 转向盘内部由成形的金属骨架构成 骨架外面一般包有柔软的合成橡胶或树脂，也有包 皮革的，这样可有良好的手感 当汽车发生碰撞时，从安全性考虑，不仅要求转向 盘应具有柔软的外表皮，起到缓冲作用，而且还要 求转向盘在撞车时，其骨架能产生一定变形，以吸 收冲击能量，减轻驾驶员受伤的程度
