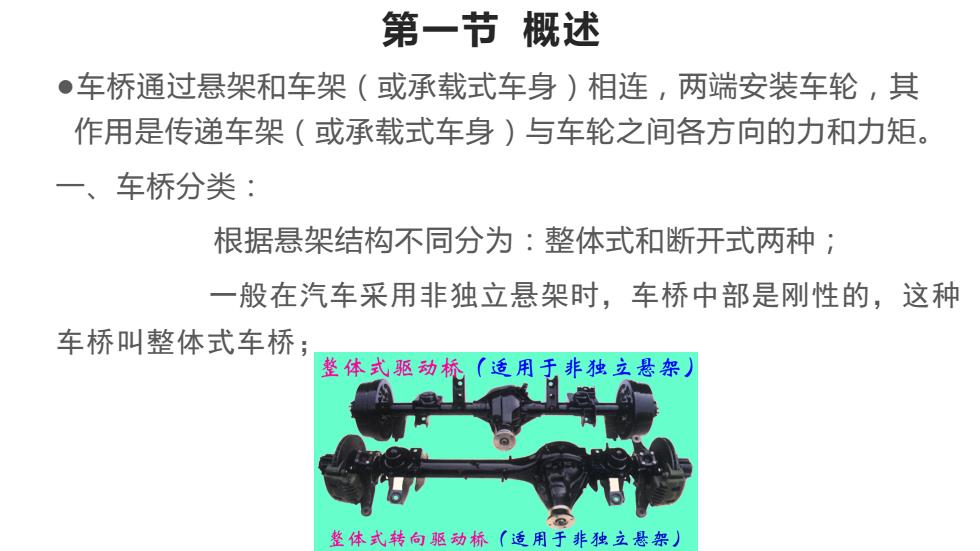

第一节概述车桥通过悬架和车架（或承载式车身）相连，两端安装车轮，其作用是传递车架（或承载式车身）与车轮之间各方向的力和力矩。一、车桥分类：根据悬架结构不同分为：整体式和断开式两种；一般在汽车采用非独立悬架时，车桥中部是刚性的，这种车桥叫整体式车桥：整体式驱动桥（适用于非独立悬架）S整体式转向驱动桥（适用于非独立悬架）
第一节 概述 ●车桥通过悬架和车架（或承载式车身）相连，两端安装车轮，其 作用是传递车架（或承载式车身）与车轮之间各方向的力和力矩。 一、车桥分类： 根据悬架结构不同分为：整体式和断开式两种； 一般在汽车采用非独立悬架时，车桥中部是刚性的，这种 车桥叫整体式车桥；
一般在汽车采用独立悬架时，车桥采用活动关节结构，左右车轮可以独立运动，这种车桥称之为断开式车桥。前桥与前悬架桑塔纳轿车前悬杂支程传动轴钳盘式制动器提向稳定杆摇臂副车架制动盘断开式转向驱动桥（适用于独立悬架）
● 一般在汽车采用独立悬架时，车桥采用活动关节结构，左右车 轮可以独立运动，这种车桥称之为断开式车桥
根据车桥上车轮的作用分为转向桥、驱动桥、转向驱动桥、支持桥。其中转向桥和支持桥都属于从动桥。转向桥通常位于汽车前部，因此也常称为前桥。各种车型的转向桥结构基本相同，主要由前梁，转向节组成。常见的后轮驱动汽车，前桥不传递动力，但要承担转向任务。它既是转向桥，又是从动桥。这种转向桥，采用非独立悬架的，是整体桥：采用独立悬架的，是断开桥
● 根据车桥上车轮的作用分为转向桥、驱动桥、转向驱动桥、支持桥。 其中转向桥和支持桥都属于从动桥。 ● 转向桥通常位于汽车前部，因此也常称为前桥。各种车型的转向桥结构基本相同，主要由前梁， 转向节组成。 ● 常见的后轮驱动汽车，前桥不传递动力，但要承担转向任务。它既是转向桥，又是从动桥。这种 转向桥，采用非独立悬架的，是整体桥；采用独立悬架的，是断开桥
驱动桥：对于前轮驱动汽车和全轮驱动汽车前桥既要转向，又要传递动力，所以叫做转向驱动桥。驱动桥主减速轮毂半轴套管器和差速器青铜村套转向节臂调整螺母锁止垫圈锁止螺母外半轴内半轴Uaa、转向节转向节轴颈三销轴式支座主销等速万向节钢球转向节外壳东风EQ2080E型汽车转向驱动桥
● 驱动桥：对于前轮驱动汽车和全轮驱动汽车，前桥既要转向，又要传递动力，所以叫做转向驱动 桥
