第八章 转向系统设计 山东理工大学交通学院 第二节机械转向系统方案分析 一、机械转向器方案分析 主要分类
第八章转向系统设计山东理工大学交通学院机械转向器方案分析1.齿轮齿条式转向器早生与转向轴成一体的转向齿轮和常与转向横拉杆成一体的齿条组成。优点：结构简单、紧凑；HART质量比较小；电力询欧管传动效率高：porwer雪杂磨损后间隙调整容易；tack bo靖兴密体积较小；piilu力POW没有转向摇臂和直拉杆请头密片emdseal转向轮转角可以增大；净摄拉杆制造成本低
第八章 转向系统设计 山东理工大学交通学院 一、机械转向器方案分析 1. 齿轮齿条式转向器 由与转向轴成一体的转向齿轮和常与转向横拉杆成 一体的齿条组成。 优点： l 结构简单、紧凑； l 质量比较小； l 传动效率高； l 磨损后间隙调整容易； l 体积较小； l 没有转向摇臂和直拉杆， 转向轮转角可以增大； l 制造成本低
第八章转向系统设计山东理工大学交通学院机械转向器方案分析一1.齿轮齿条式转向器且缺点：逆效率高（60~70%），反冲大，易使驾驶员精神紧张，并难以精确控制方向，转向盘突然转动又会造成打手，固时造成伤害。反冲：汽车在不平路面上行驶时，发生在转向轮与路面间冲击力的大部分能传到转向盘，称之为反冲
第八章 转向系统设计 山东理工大学交通学院 一、机械转向器方案分析 1. 齿轮齿条式转向器 缺点：逆效率高（60~70%），反冲大，易使驾驶 员精神紧张，并难以精确控制方向，转向盘突然转 动又会造成打手，同时造成伤害。 反冲：汽车在不平路面上行驶时， 发生在转向轮与路面间冲击力的大 部分能传到转向盘，称之为反冲
第八章转向系统设计山东理工大学交通学院机械转向器方案分析1.齿轮齿条式转向器丰输入齿轮位置与输出特点二Cd
第八章 转向系统设计 山东理工大学交通学院 一、机械转向器方案分析 1. 齿轮齿条式转向器 输入齿轮位置与输出特点

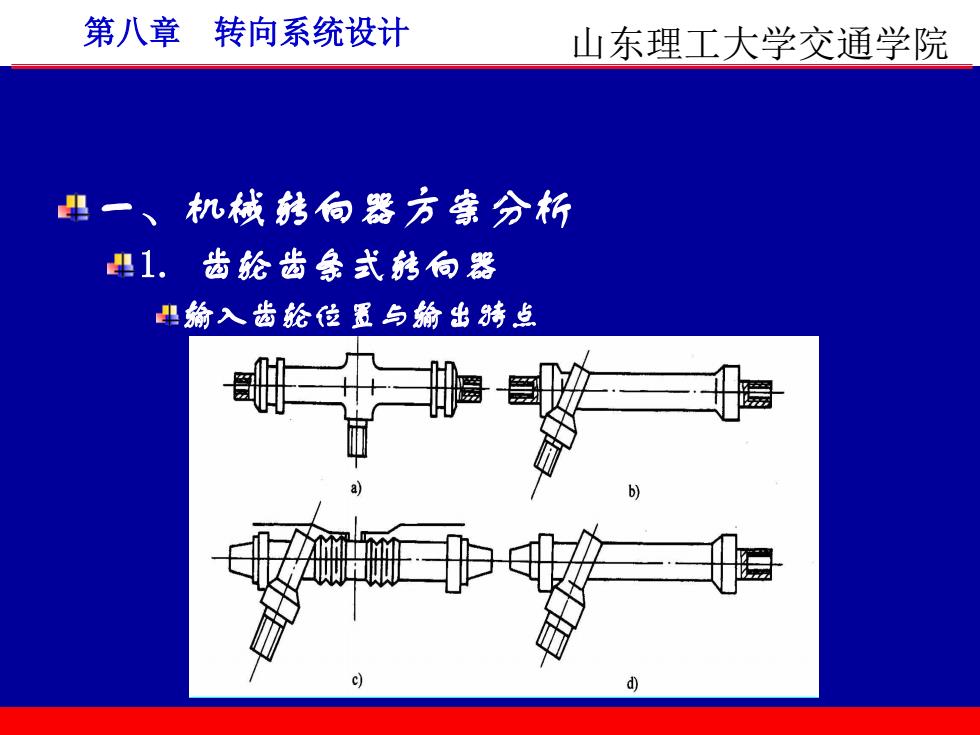

第八章转向系统设计山东理工大学交通学院机械转向器方案分析丰1.齿轮齿条式转向器早齿轮齿条式转向器输入齿轮位置与输出特点形式中间输入侧面输入侧面输入侧面输入备注特点端输俞出两端俞出中间输出两端输出拉杆短车轮上下跳动时大大小摆角↑拉杆摆角转向拉杆与悬架大大小系的运动干涉小大大大转向器壳体强度较好较好不好满足总布置要求平头车应用
第八章 转向系统设计 山东理工大学交通学院 一、机械转向器方案分析 1. 齿轮齿条式转向器 齿轮齿条式转向器输入齿轮位置与输出特点
