该模块内各测试点的安排如下： ◆TPD01:编码输入数据 ◆TPD02:编码时钟 ◆TPD05:编码输出数据 ◆TPD06:译码时钟 ◆TPD07:译码输出数据
该模块内各测试点的安排如下： TPD01：编码输入数据 TPD02：编码时钟 TPD05：编码输出数据 TPD06：译码时钟 TPD07：译码输出数据
三、实验内容： ◆1. AMI码编码验证 ◆(1) 将HDB3编码模块内的输入信号选择跳 线开关KD01设置在M位置（右端)； AMI/HDB3编码开关KD03设置在AMI位置（右 端)，使该模块工作在AMI码方式 ◆调整CMI编码模块内的序列类型选择跳线开 关KX02,产生11000000序列；用示波器同时 观测HDB3模块内的编码输入数据TPD01和AMI 编码输出数据TPD05波形，观测时用TPD05同 步；分析输入数据与输出数据是否满足AMI编 码关系，画下一个周期的观测波形

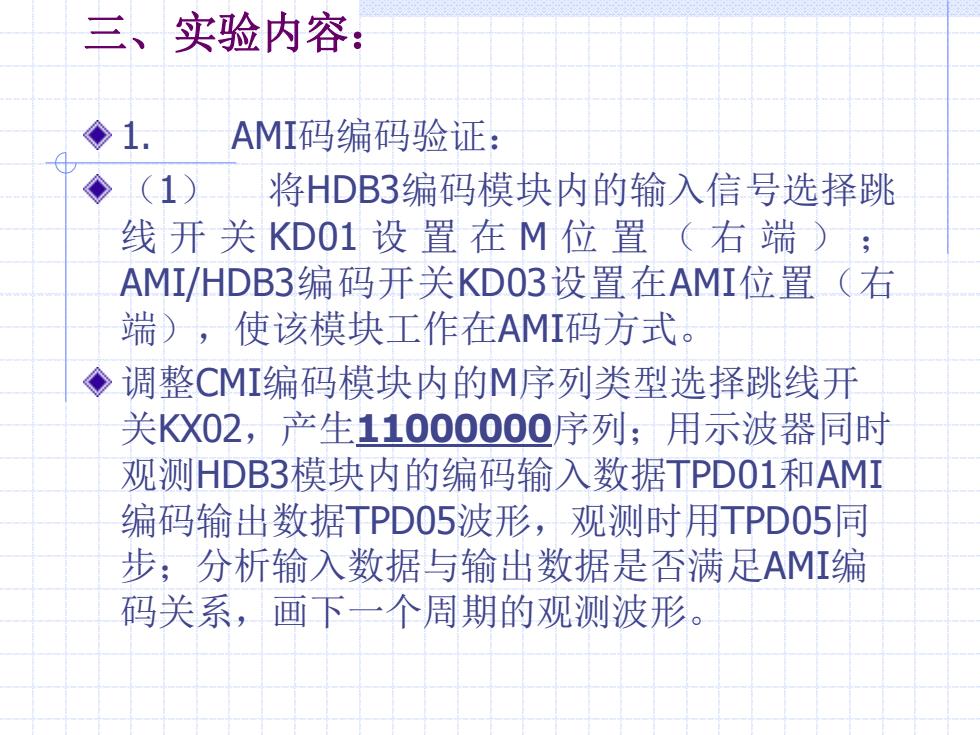

三、实验内容： 1. AMI码编码验证： （1） 将HDB3编码模块内的输入信号选择跳 线 开 关 KD01 设 置 在 M 位 置 （ 右 端 ） ； AMI/HDB3编码开关KD03设置在AMI位置（右 端），使该模块工作在AMI码方式。 调整CMI编码模块内的M序列类型选择跳线开 关KX02，产生11000000序列；用示波器同时 观测HDB3模块内的编码输入数据TPD01和AMI 编码输出数据TPD05波形，观测时用TPD05同 步；分析输入数据与输出数据是否满足AMI编 码关系，画下一个周期的观测波形
◆2.AMI码译码验证 ◆通常译码之后TPD07与TPD01的波形应 致，但由于当前的输出码字可能与前几 个码字有关，因而编译码时延较大。用 示波器同时观测原始输入数据TPD01和 AMI译码输出数据TPD07波形，观测时用 TPD07同步；分析AMI译码输出数据是否 正确，画下一个周期的观测波形

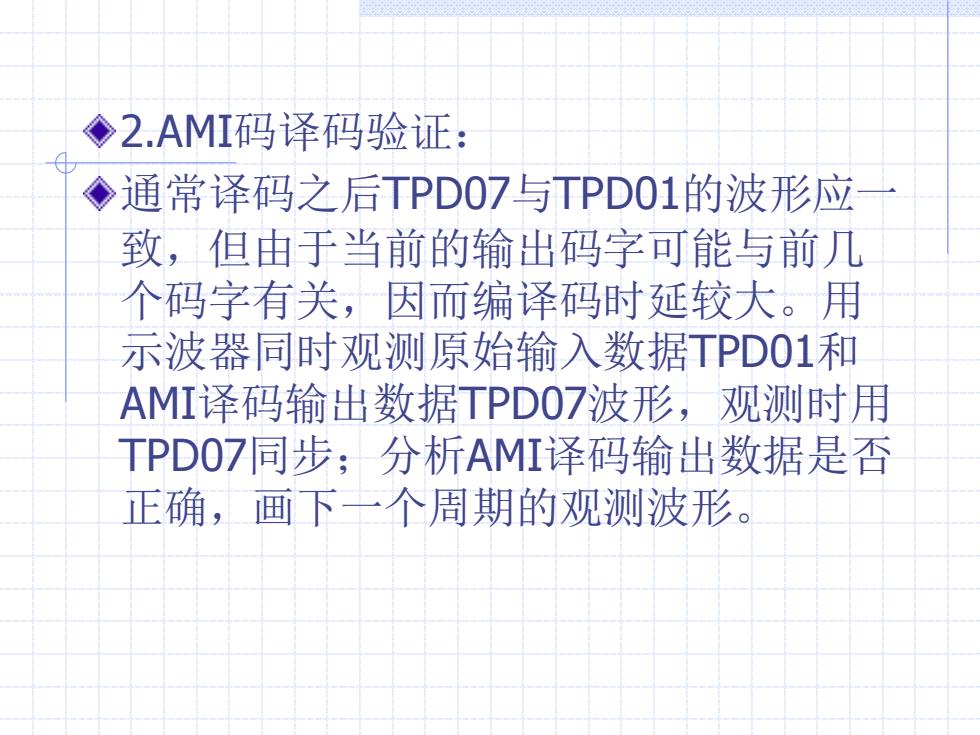

2.AMI码译码验证： 通常译码之后TPD07与TPD01的波形应一 致，但由于当前的输出码字可能与前几 个码字有关，因而编译码时延较大。用 示波器同时观测原始输入数据TPD01和 AMI译码输出数据TPD07波形，观测时用 TPD07同步；分析AMI译码输出数据是否 正确，画下一个周期的观测波形
◆3.AMI译码位定时提取观测 ,(1) 用示波器同时观测HDB3编码模 块内的发送时钟测试点TPD02和接收时 钟测试点TPD06波形，测量时用TPD02同 步，记录和分析观测结果 (2) 调整CMI编码模块内的M序列类 型选择跳线开关KX02,产生10000000 序列；用示波器同时观测发送时钟测试 点TPD02和接收时钟测试点TPD06波形 测量时用TPD02同步，记录和分析观测 结果
3. AMI译码位定时提取观测： （1） 用示波器同时观测HDB3编码模 块内的发送时钟测试点TPD02和接收时 钟测试点TPD06波形，测量时用TPD02同 步，记录和分析观测结果。 （2） 调整CMI编码模块内的M序列类 型选择跳线开关KX02，产生10000000 序列；用示波器同时观测发送时钟测试 点TPD02和接收时钟测试点TPD06波形， 测量时用TPD02同步，记录和分析观测 结果
◆(3)用示波器同时观测原始输入数据 TPD01和AMI译码输出数据TPD07波形 观测时用TPD07同步；分析AMI译码输出 数据是否正确，并记录波形

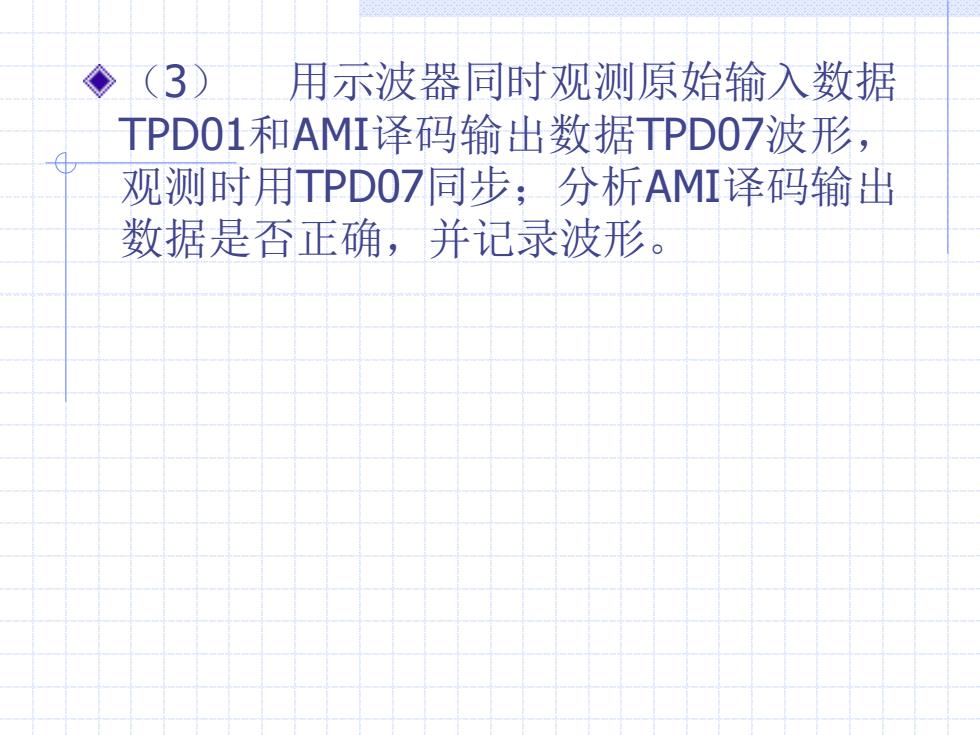

（3） 用示波器同时观测原始输入数据 TPD01和AMI译码输出数据TPD07波形， 观测时用TPD07同步；分析AMI译码输出 数据是否正确，并记录波形
