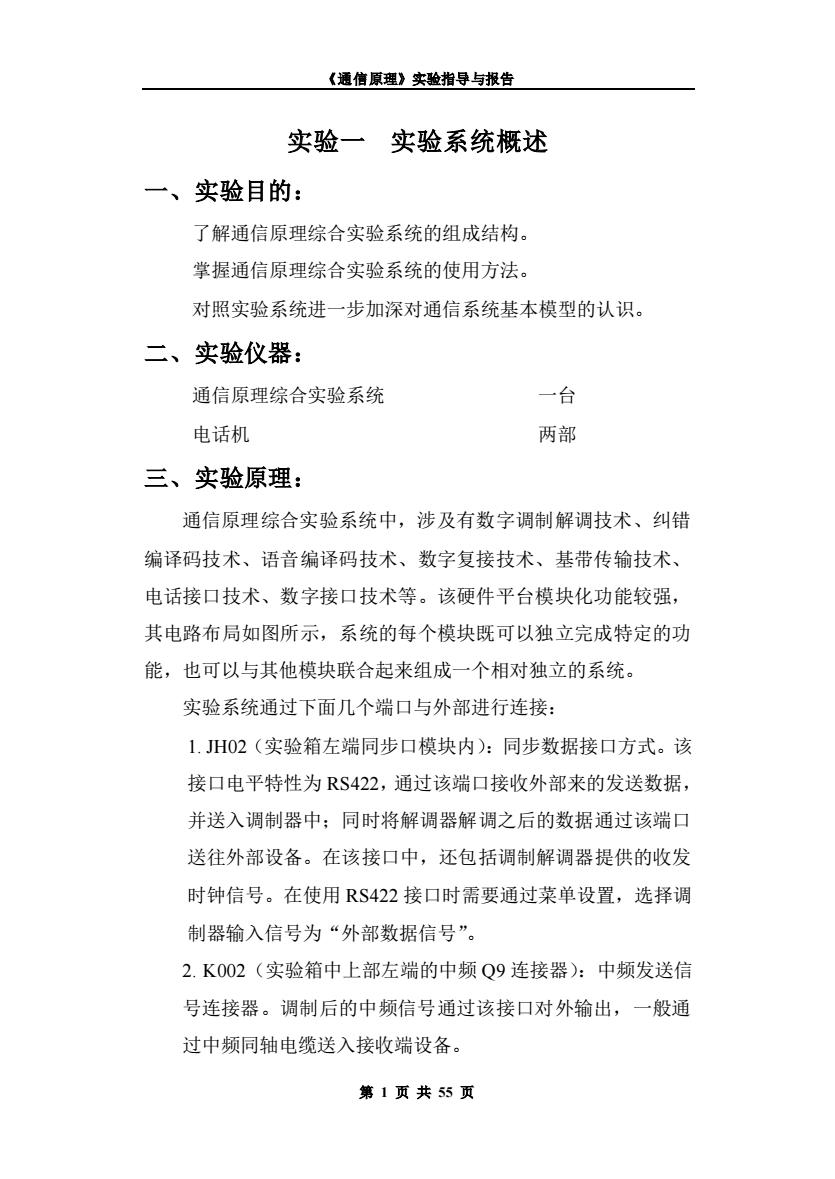

《通信原理》实验指导与报告 实验一 实验系统概述 一、实验目的： 了解通信原理综合实验系统的组成结构。 掌握通信原理综合实验系统的使用方法。 对照实验系统进一步加深对通信系统基本模型的认识。 二、实验仪器： 通信原理综合实验系统 一台 电话机 两部 三、实验原理： 通信原理综合实验系统中，涉及有数字调制解调技术、纠错 编译码技术、语音编译码技术、数字复接技术、基带传输技术、 电话接口技术、数字接口技术等。该硬件平台模块化功能较强， 其电路布局如图所示，系统的每个模块既可以独立完成特定的功 能，也可以与其他模块联合起来组成一个相对独立的系统。 实验系统通过下面几个端口与外部进行连接： 1.H02(实验箱左端同步口模块内)：同步数据接口方式。该 接口电平特性为RS422,通过该端口接收外部来的发送数据， 并送入调制器中：同时将解调器解调之后的数据通过该端口 送往外部设备。在该接口中，还包括调制解调器提供的收发 时钟信号。在使用RS422接口时需要通过菜单设置，选择调 制器输入信号为“外部数据信号”。 2.K002(实验箱中上部左端的中频Q9连接器)：中频发送信 号连接器。调制后的中频信号通过该接口对外输出，一般通 过中频同轴电缆送入接收端设备。 第1页共55页
《通信原理》实验指导与报告 第 1 页 共 55 页 实验一 实验系统概述 一、实验目的： 了解通信原理综合实验系统的组成结构。 掌握通信原理综合实验系统的使用方法。 对照实验系统进一步加深对通信系统基本模型的认识。 二、实验仪器： 通信原理综合实验系统 一台 电话机 两部 三、实验原理： 通信原理综合实验系统中，涉及有数字调制解调技术、纠错 编译码技术、语音编译码技术、数字复接技术、基带传输技术、 电话接口技术、数字接口技术等。该硬件平台模块化功能较强， 其电路布局如图所示，系统的每个模块既可以独立完成特定的功 能，也可以与其他模块联合起来组成一个相对独立的系统。 实验系统通过下面几个端口与外部进行连接： 1. JH02（实验箱左端同步口模块内）：同步数据接口方式。该 接口电平特性为 RS422，通过该端口接收外部来的发送数据， 并送入调制器中；同时将解调器解调之后的数据通过该端口 送往外部设备。在该接口中，还包括调制解调器提供的收发 时钟信号。在使用 RS422 接口时需要通过菜单设置，选择调 制器输入信号为“外部数据信号”。 2. K002（实验箱中上部左端的中频 Q9 连接器）：中频发送信 号连接器。调制后的中频信号通过该接口对外输出，一般通 过中频同轴电缆送入接收端设备
《通信原理》实验指导与报告 3.JL02(实验箱中上部右端的中频Q9连接器)：从信道中来 的中频信号（如加噪后的中频信号、无线衰落后的低中频信 号)由该接口输入，送入解调模块中进行解调。 4.J007(数字测试信号输入)、J005(模拟测试信号输入)、J006 (地)（实验箱左端的信号输入接头）：测试信号输入端。用 于向通信原理综合实验系统中送入各种测试信号。测试信号 的输入能否加入相应模块还与该模块的跳线器设置有关，具 体见实验步骤。 5.JF01、JG01:标准异步数据端口A(JF01)和B(JG01)。 A到B的异步传输经过信道传输，B到A为直通方式。 6.PHONE1(电话1模块)、PHONE2(电话2模块)：标准电 话接口：用于实现话音信号的输入输出。 在通信原理综合实验系统中，各模块的功能实现，需初始化 不同的FPGA程序与数字信号处理DSP程序，并对它们进行一定 的管理，这些都是通过操作界面进行选择控制的。 中频输出 中频输入 终端数据瑞口A JFOI 终瑞数据 ⊕ 瑞口B 同步数据端口 002JL02 JH02 测试翻入信号 PHONE2 鱼oJ007 oJ005 oJ006 PHONEI 目 通信原理实验系统 通信原理综合实验系统接口布局示意图 第2页共55页
《通信原理》实验指导与报告 第 2 页 共 55 页 3. JL02（实验箱中上部右端的中频 Q9 连接器）：从信道中来 的中频信号（如加噪后的中频信号、无线衰落后的低中频信 号）由该接口输入，送入解调模块中进行解调。 4. J007（数字测试信号输入）、J005（模拟测试信号输入）、J006 （地）（实验箱左端的信号输入接头）：测试信号输入端。用 于向通信原理综合实验系统中送入各种测试信号。测试信号 的输入能否加入相应模块还与该模块的跳线器设置有关，具 体见实验步骤。 5. JF01、JG01：标准异步数据端口 A（JF01）和 B（JG01）。 A 到 B 的异步传输经过信道传输，B 到 A 为直通方式。 6. PHONE1（电话 1 模块）、PHONE2（电话 2 模块）：标准电 话接口；用于实现话音信号的输入输出。 在通信原理综合实验系统中，各模块的功能实现，需初始化 不同的 FPGA 程序与数字信号处理 DSP 程序，并对它们进行一定 的管理，这些都是通过操作界面进行选择控制的
《通信原理》实验指导与报告 鉴 aSAO EaaH IHWL ZHWL aSAO 口卡回 第3页共55页
《通信原理》实验指导与报告 第 3 页 共 55 页
《通信原理》实验指导与报告 留郎 街 T d T 日 的 目 訕訕 usrG b l D a 記 即 目 101 0 I 2 D 运 日日 第4页共55页
《通信原理》实验指导与报告 第 4 页 共 55 页
《通信原理》实验指导与报告 o 露露 蕾和 000 居眉 喜0 营0 o o o 0 目居 屋0 和 言o : 蕃0 0 sdI ° 南0 和 0 4r0 言0 局 0和 8 00 ZOOI C31 0 toSI n 0 0 屋0 0 0 2mB41 61 第5页共55页
《通信原理》实验指导与报告 第 5 页 共 55 页
