CDMA移动通信系统 实验指导书 2009年10月
CDMA 移动通信系统 实验指导书 2009 年 10 月
目录 1.实验准备 1.1引言. 1.2实验准备 2 1.2.1网络编址 .2 1.2.2拨码开关 3 1.2.3固定连接关系 4 1.2.4网络设置 5 2.数据配置 .6 2.1侧物理配置 .6 2.1.1BSC配置 .6 2.2BTS配置 11 2.3物理配置数据完整性检查 .13 3无线资源配置 .14 3.1BSS参数配置 14 3.2频率参数配置 15 3.3增加小区 。 16 3.4增加载频 .18 3.5导频信道，同步信道，寻呼信道，接入信道配置 .19 3.6数据配置完整性检查 22 4SS7信令配置 23 4.1本交换局(BSC)配置 23 4.2邻接交换局(MSC)配置 .24 4.3NO.7信令MTP配置 25 4.4NO7信令SSN配置 28 4.5数据完整性检查. 29 4.6后台配置数据同步到前台 .30
目 录 1.实验准备.1 1.1 引言.1 1.2 实验准备.2 1.2.1 网络编址.2 1.2.2 拨码开关.3 1.2.3 固定连接关系.4 1.2.4 网络设置.5 2.数据配置.6 2.1 侧物理配置.6 2.1.1 BSC 配置.6 2.2 BTS 配置 . 11 2.3 物理配置数据完整性检查.13 3 无线资源配置.14 3.1 BSS 参数配置 .14 3.2 频率参数配置.15 3.3 增加小区.16 3.4 增加载频.18 3.5 导频信道，同步信道，寻呼信道，接入信道配置.19 3.6 数据配置完整性检查.22 4 SS7 信令配置.23 4.1 本交换局（BSC）配置.23 4.2 邻接交换局（MSC）配置.24 4.3 NO.7 信令 MTP 配置.25 4.4 NO7 信令 SSN 配置.28 4.5 数据完整性检查.29 4.6 后台配置数据同步到前台.30

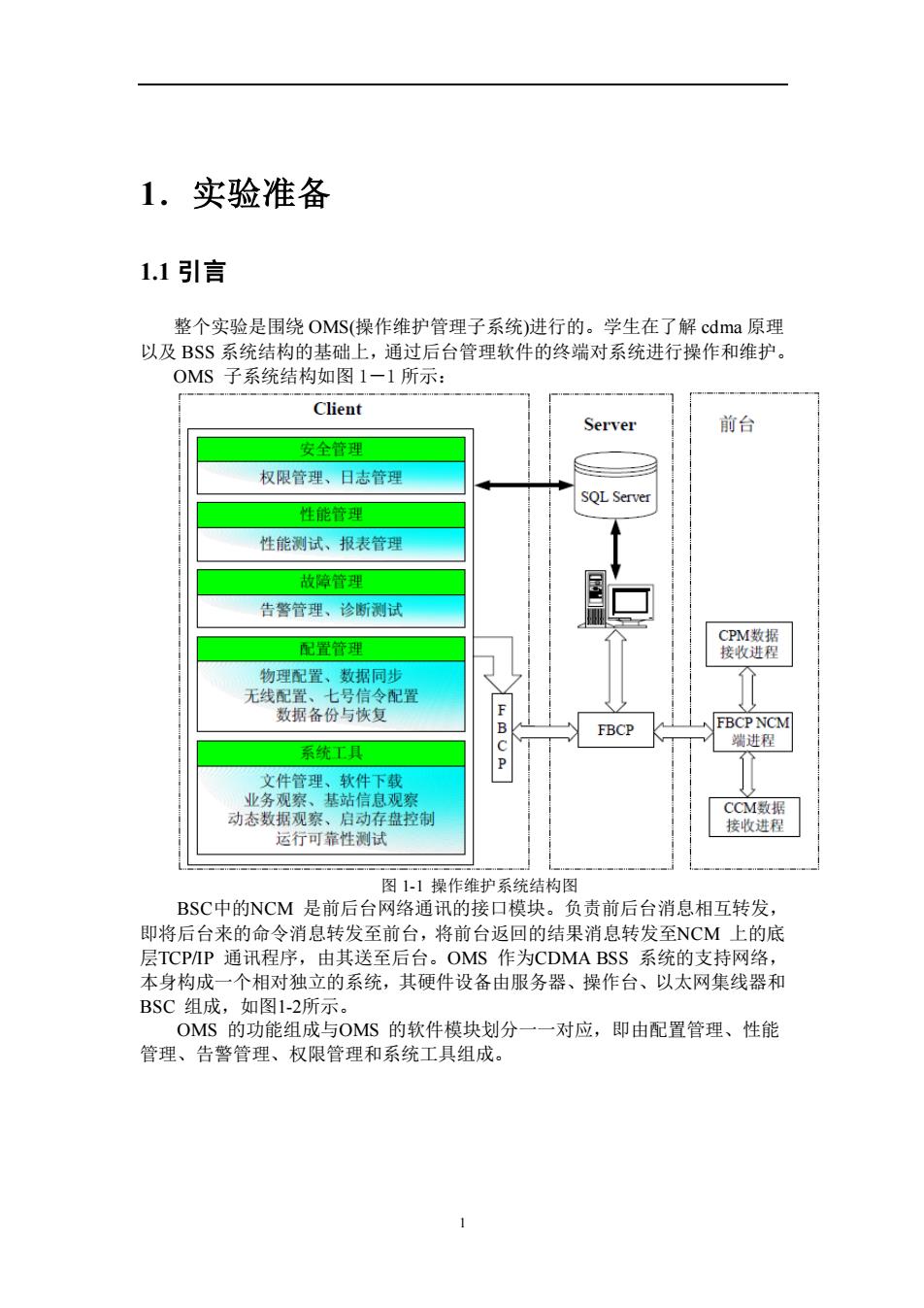

1.实验准备 1.1引言 整个实验是围绕OMS(操作维护管理子系统)进行的。学生在了解cdma原理 以及BSS系统结构的基础上，通过后台管理软件的终端对系统进行操作和维护。 OMS子系统结构如图1一1所示： Client Server 前台 安全管理 权限管理、日志管理 SQL Server 性能管理 性能测试、报表管理 故障管理 告警管理、诊断测试 CPM数据 配置管理 接收进程 物理配置、数据同步 无线配置、七号信令配置 数据备份与恢复 FBCP FBCP NCM 系统工具 端进程 文件管理、软件下载 业务观察、基站信息观察 CCM数据 动态数据观察、启动存盘控制 接收进程 运行可靠性测试 图1-1操作维护系统结构图 BSC中的NCM是前后台网络通讯的接口模块。负责前后台消息相互转发， 即将后台来的命令消息转发至前台，将前台返回的结果消息转发至NCM上的底 层TCP/IP通讯程序，由其送至后台。OMS作为CDMA BSS系统的支持网络， 本身构成一个相对独立的系统，其硬件设备由服务器、操作台、以太网集线器和 BSC组成，如图1-2所示。 OMS的功能组成与OMS的软件模块划分一一对应，即由配置管理、性能 管理、告警管理、权限管理和系统工具组成
1 1．实验准备 1.1 引言 整个实验是围绕 OMS(操作维护管理子系统)进行的。学生在了解 cdma 原理 以及 BSS 系统结构的基础上，通过后台管理软件的终端对系统进行操作和维护。 OMS 子系统结构如图 1－1 所示： 图 1-1 操作维护系统结构图 BSC中的NCM 是前后台网络通讯的接口模块。负责前后台消息相互转发， 即将后台来的命令消息转发至前台，将前台返回的结果消息转发至NCM 上的底 层TCP/IP 通讯程序，由其送至后台。OMS 作为CDMA BSS 系统的支持网络， 本身构成一个相对独立的系统，其硬件设备由服务器、操作台、以太网集线器和 BSC 组成，如图1-2所示。 OMS 的功能组成与OMS 的软件模块划分一一对应，即由配置管理、性能 管理、告警管理、权限管理和系统工具组成
BSC 0OMS服务器 以太网集线器 巴控金 0MS客户端（操作台1） 0S客户端（操作台2） 0MS客户端（操作台n) 图1-2OMS组成 1.2实验准备 在开始后台数据配置前，我们应先保证前后台的各种连接关系正确，这些连 接分为内部连接和外部连接，只有连接关系正确，才能保证后台配置的数据能够 同步到前台的单板上，使系统按照后台配置的数据运行。 在后台的配置界面上，我们常会遇上一些诸如系统号、子系统号、槽位号、 端口号的配置参数，这些参数是系统的一些编址参数，下面我们将说明这些参数 的含义。 前台的机框的背板上提供了对网络编址的硬件拨码，后台配置的系统号、子 系统号等参数必须与前台的拨码一致，系统才能正常运行。 HIRS机框的大部分NIM单板都可以灵活接入一些子系统，但也有个别子系统 被设计为固定连接，它们占用NIM单板的一些固定的连接端口。尽管这些固定 连接属于内部连接，在设备出厂前已经连接好。 BSC与后台的服务器和客户机之间采用以太网的通讯方式交换配置和维护 数据，BSC的NCM单板的对外网口、服务器网口和客户机网口的IP地址需要 提前规划好。 1.2.1网络编址 BSS系统按照三种方式进行编址：网络、物理和逻辑。在配置物理设备的 过程中，会显式或隐式地对这三种地址进行配置。在这里，我们只需了解物理地 址和逻辑地址的编址规则即可。 ●物理地址。物理地址包括BSS序号、系统号、机架号、机框号、槽位号。 BSS序号：指定属于那个BSS,目前每个操作维护台下最多可管理7个BSS, 序号为0~6。 系统号：指定BSS下的某一BSC或BTS,取值范围为0-512，BSC的系统号
2 图1－2 OMS组成 1.2 实验准备 在开始后台数据配置前，我们应先保证前后台的各种连接关系正确，这些连 接分为内部连接和外部连接，只有连接关系正确，才能保证后台配置的数据能够 同步到前台的单板上，使系统按照后台配置的数据运行。 在后台的配置界面上，我们常会遇上一些诸如系统号、子系统号、槽位号、 端口号的配置参数，这些参数是系统的一些编址参数，下面我们将说明这些参数 的含义。 前台的机框的背板上提供了对网络编址的硬件拨码，后台配置的系统号、子 系统号等参数必须与前台的拨码一致，系统才能正常运行。 HIRS 机框的大部分NIM 单板都可以灵活接入一些子系统，但也有个别子系统 被设计为固定连接，它们占用NIM 单板的一些固定的连接端口。尽管这些固定 连接属于内部连接，在设备出厂前已经连接好。 BSC 与后台的服务器和客户机之间采用以太网的通讯方式交换配置和维护 数据，BSC 的NCM 单板的对外网口、服务器网口和客户机网口的IP 地址需要 提前规划好。 1.2.1 网络编址 BSS 系统按照三种方式进行编址：网络、物理和逻辑。在配置物理设备的 过程中，会显式或隐式地对这三种地址进行配置。在这里，我们只需了解物理地 址和逻辑地址的编址规则即可。 ⚫ 物理地址。物理地址包括BSS 序号、系统号、机架号、机框号、槽位号。 BSS 序号：指定属于那个BSS，目前每个操作维护台下最多可管理7 个BSS， 序号为0~6。 系统号：指定BSS 下的某一BSC 或BTS，取值范围为0~512，BSC 的系统号
为0，BTS的系统号为1~512。 机架号：指定某一机架，BSC机架号的取值范围为1~7，BTS机架的取值 范围为1~2。 机框号：指定某一机框，取值范围为1~5。 槽位号：指定某一槽位，取值范围视其所属机框而定。 逻辑地址。逻辑地址包括BSS序号、系统号、子系统号、模块号、单元号。 BSS序号：与物理地址中的BSS序号含义相同。系统号：与物理地址中的 系统号含义相同。 子系统号：指定某一子系统，如：BSC子系统的0、1为HRS子系统，2 为CPS子系统，3~62为SVBS子系统，63为电源子系统，64-73为PCFS 子系统，74~83保留。 模块号：指定某一模块，各子系统下，模块号为0的模块为该子系统的主 控模块。 单元号：指定某一单元，目前系统中只有SVM、CHM、RFIM模块需配置 单元。 1.2.2拨码开关 BSC的拨码开关 为了区分系统号、机架号和机框号，BSC提供了用于设置NETID、RACKID 和SHELFID的拨码开关。其中，NETID即是后台配置中的BSSID,亦即我们网 络编址一节中所说的BSS序号，取值范围为0~6。RACKID是机架号，SHELFID 是机框号。 NETID由HIRS机框后背板的拨码开关X85设置，如图2-1所示。图中X86、 X87用于设置HIRS机框的RACKID和SHELFID。 图1一3中，拨ON表示0：拨OFF表示1。X85表示BSSID:X86表示机架 号；X87表示机框号。例如：当BSSID=3时，3转换为二进制是011，则X85的 NETID1=1(最低位)，NETID2=1,NETID3=O(最高位)，NETID0为IRS子 网号，缺省为0。具体拨码如图1一4所示。 ON ON 05 4NETID3 SHBLF2 2NETID1 2 RACK1 2 SHELF1 NETIDO SHELFO 图1一3Hirs后背板拨码开关 X85 ■ ■口 图1-4NETD=3示例 除HIRS机框外，其它机框的后背板拨码开关如图1-5所示。，拨ON表示0： 拨OFF表示1。S1表示机架号，S2表示机框号。例如：当机架号为5，机框号 为4时，S1=101,S2=100,则RACKID2=1,RACKID1=0,RACKID0=1: SHELFID2=1,SHELFID1=0,SHELFIDO=0
3 为0，BTS 的系统号为1~512。 机架号：指定某一机架，BSC 机架号的取值范围为1~7，BTS 机架的取值 范围为1~2。 机框号：指定某一机框，取值范围为1~5。 槽位号：指定某一槽位，取值范围视其所属机框而定。 ⚫ 逻辑地址。逻辑地址包括BSS 序号、系统号、子系统号、模块号、单元号。 BSS 序号：与物理地址中的BSS 序号含义相同。系统号：与物理地址中的 系统号含义相同。 子系统号：指定某一子系统，如： BSC 子系统的0、1 为HIRS 子系统，2 为CPS 子系统，3~62 为SVBS 子系统，63 为电源子系统，64~73 为PCFS 子系统，74~83 保留。 模块号：指定某一模块，各子系统下，模块号为0 的模块为该子系统的主 控模块。 单元号：指定某一单元，目前系统中只有SVM、CHM、RFIM 模块需配置 单元。 1.2.2 拨码开关 BSC 的拨码开关 为了区分系统号、机架号和机框号，BSC 提供了用于设置NETID、RACKID 和SHELFID 的拨码开关。其中，NETID 即是后台配置中的BSSID，亦即我们网 络编址一节中所说的BSS 序号，取值范围为0 ~ 6。RACKID 是机架号，SHELFID 是机框号。 NETID 由HIRS 机框后背板的拨码开关X85 设置，如图2-1所示。图中X86、 X87 用于设置HIRS 机框的RACKID 和SHELFID。 图1－3中，拨ON 表示0；拨OFF 表示1。X85 表示BSSID； X86 表示机架 号；X87 表示机框号。例如：当BSSID=3 时，3 转换为二进制是011，则X85 的 NETID1=1（最低位），NETID2=1，NETID3=0（最高位），NETID0 为HIRS 子 网号，缺省为0。具体拨码如图1－4所示。 图1－3 Hirs后背板拨码开关 图1－4 NETID＝3示例 除HIRS 机框外，其它机框的后背板拨码开关如图1-5所示。，拨ON 表示0； 拨OFF 表示1。S1 表示机架号，S2 表示机框号。例如：当机架号为5，机框号 为4 时，S1=101，S2=100，则RACKID2=1，RACKID1=0，RACKID0=1； SHELFID2=1，SHELFID1=0，SHELFID0=0
