第三讲数字系统设计的基础知识 西安邮电学院通信工程系 第三讲数字系统设计的基础知识2 本讲内容： 组合逻辑设计基础 冬时序逻辑设计基础 冬有限状态机设计 冬基于P的设计 本讲要点和实验要求
第三讲 数字系统设计的基础知识 西安邮电学院通信工程系 第三讲 数字系统设计的基础知识2 本讲内容： ❖ 组合逻辑设计基础 ❖ 时序逻辑设计基础 ❖ 有限状态机设计 ❖ 基于IP的设计 ❖ 本讲要点和实验要求
第三讲数字系统设计的基础知识 西安邮电学院通信工程系 组合逻辑设计基础 在数字逻辑系统的设计中，从电路结构来看，基本 上可分为组合逻辑电路和时序逻辑电路两大类。 1.组合逻辑电路 冬组合逻辑电路的输出只与当时的输入信号有关，而与电 路过去的状态无关，也即它的输出完全由输入信号和输 出函数决定。 冬在手工设计电路时期，组合逻辑主要设计优化工具是卡 若图，在目前EDA时期则是综合工具软件；设计者只需 正确描述电路功能，具体电路的优化由综合工具完成。 最常用的组合逻辑电路有编码器、译码器、数据选择器、 加法器和相等比较器等
第三讲 数字系统设计的基础知识 西安邮电学院通信工程系 组合逻辑设计基础 在数字逻辑系统的设计中，从电路结构来看， 基本 上可分为组合逻辑电路和时序逻辑电路两大类。 1. 组合逻辑电路 ❖ 组合逻辑电路的输出只与当时的输入信号有关， 而与电 路过去的状态无关， 也即它的输出完全由输入信号和输 出函数决定。 ❖ 在手工设计电路时期，组合逻辑主要设计优化工具是卡 若图，在目前EDA时期则是综合工具软件；设计者只需 正确描述电路功能，具体电路的优化由综合工具完成。 ❖ 最常用的组合逻辑电路有编码器、 译码器、 数据选择器、 加法器和相等比较器等
第三讲数字系统设计的基础知识 西安邮电学院通信工程系 1)译码器 选择字S,S。 输 出 S:So D3D2DD。 2/4 D 0 0 0 001 01 0 0 10 10 0 100 D. 11 1 0 00 (a) (b) 图2-42/4译码器 (a)符号；(b)功能表
第三讲 数字系统设计的基础知识 西安邮电学院通信工程系 图 2-4 2/4译码器 (a) 符号； (b) 功能表 S1 S 选 择 字 0 输 出 D0 D1 D2 D3 (a) S1 S0 0 0 0 1 1 0 1 1 2/4 D3 0 0 0 1 D2 0 0 1 0 D1 0 1 0 0 D0 1 0 0 0 (b) 1） 译码器
第三讲数字系统设计的基础知识 西安邮电学院通信工程系 Verilog的功能描述 module decode2 4(d,s); input [1:0]s, output [3:0]d; 条件S的选项要 完备，否则综 reg[3:0]d; 合工具将综合 出意外的锁存 always@(s)/电平敏感变量表 器。 case(s)/case语句实现无优先级 2b00:d<←4b0001; 2b01:d<=4b0010; Case顺序 2b10:d<=4b0100: 语句 2b11:d<=4b1000: endcase 可用缺省default代 endmodule 替2b11
第三讲 数字系统设计的基础知识 西安邮电学院通信工程系 Verilog的功能描述 module decode2_4(d, s); input [1:0] s; output [3:0] d; reg[3:0] d; always @(s) //电平敏感变量表 case(s) //case语句实现无优先级 2’b00: d<=4’b0001; 2’b01: d<=4’b0010; 2’b10: d<=4’b0100; 2’b11: d<=4’b1000; endcase endmodule Case顺序 语句 条件S的选项要 完备，否则综 合工具将综合 出意外的锁存 器。 可用缺省default代 替 2‘b11

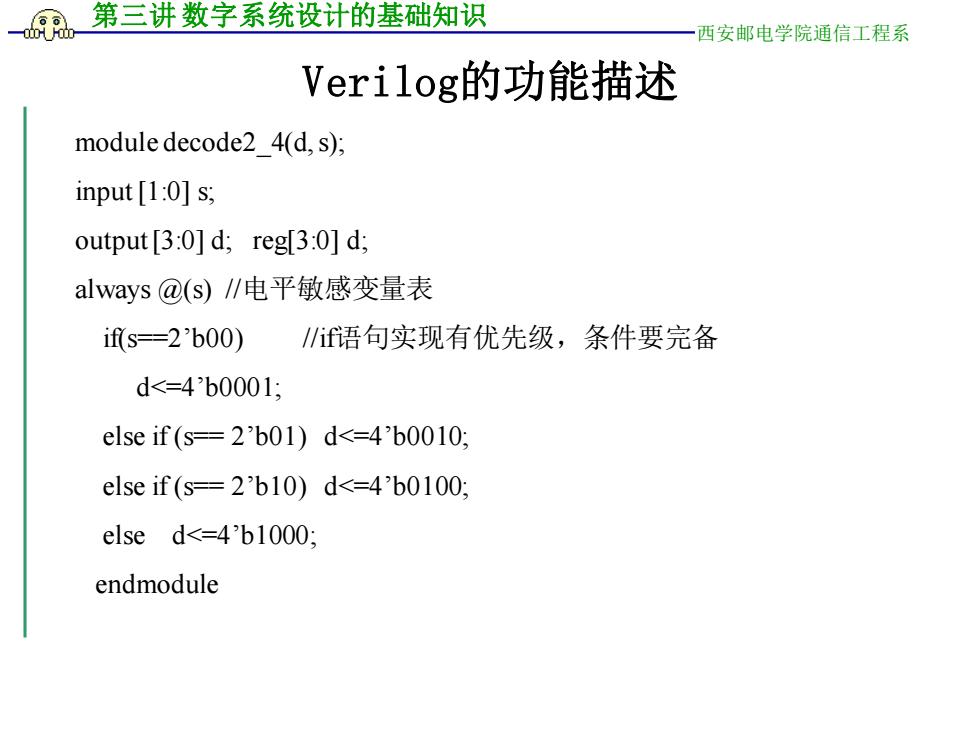

第三讲数字系统设计的基础知识 西安邮电学院通信工程系 Verilog的功能描述 module decode2 4(d,s); input [1:0]s; output [3:0]d;reg[3:0]d; always@(s)∥电平敏感变量表 ifs==2'b00) /if语句实现有优先级，条件要完备 d<=4b0001; else if(s=2'b01)d<=4b0010: else if(s=2'b10)d<=4b0100; else d<=4'b1000: endmodule
第三讲 数字系统设计的基础知识 西安邮电学院通信工程系 Verilog的功能描述 module decode2_4(d, s); input [1:0] s; output [3:0] d; reg[3:0] d; always @(s) //电平敏感变量表 if(s==2’b00) //if语句实现有优先级，条件要完备 d<=4’b0001; else if (s== 2’b01) d<=4’b0010; else if (s== 2’b10) d<=4’b0100; else d<=4’b1000; endmodule
