第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 数字系统概述 数字系统的组成：数字系统通常由输入电路、输出电路、 控制电路、数字处理电路和存储器组成。 存储器 输入 输出 电路 电路 控制 数字处理 电路 电路 冬常见数字系统：微处理机系统、 数字信号处理系统、 数字通信系统、数字编解码和加解密电路、数字多功 能智能接口等。目前数字系统单片等效逻辑门总数达 到几百甚至几千万门的已较常见
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 数字系统概述 ❖ 常见数字系统：微处理机系统、数字信号处理系统、 数字通信系统、数字编解码和加解密电路、数字多功 能智能接口等。目前数字系统单片等效逻辑门总数达 到几百甚至几千万门的已较常见。 存储器 ❖数字系统的组成:数字系统通常由输入电路、输出电路、 控制电路、数字处理电路和存储器组成 。 控制 电路 数字处理 电路 输入 电路 输出 电路
第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 数字系统实现方法 必 通用集成电路。如：74系列，4000系列等，电路体积 大、重量大、功耗大、可靠性低。(70、80年代主流) 必 专用集成电路ASIC(Application Specific Integrated Circuits),如：Modem,MP3 decoder等。（90年代盛 行，现在大规模产品中继续使用) 必 可编程逻辑阵列(Programmable Logic Device)。如： Xilinx的spartan.系列，Alteral的Cyclone系列。（现在 逐步蚕食ASIC的低端市场，并将成为一种主流方法) 通用微处理器、DSP。如8051单片机、ARM32位MCU, TMS320C5x系列DSP等。（80年代，现在仍为一种主 流方法) 混合使用各种器件，发挥各自的优势。（发展趋势）
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 数字系统实现方法 ❖ 通用集成电路。 如：74 系列 ,4000系列等，电路体积 大、重量大、功耗大、可靠性低。(70、80年代主流） ❖ 专用集成电路ASIC(Application Specific Integrated Circuits)，如：Modem , MP3 decoder等。（90年代盛 行，现在大规模产品中继续使用） ❖ 可编程逻辑阵列（ Programmable Logic Device）。如： Xilinx的spartan系列，Altera的Cyclone系列。（现在 逐步蚕食ASIC的低端市场，并将成为一种主流方法） ❖ 通用微处理器、DSP 。如 8051单片机、ARM32位MCU， TMS320C5x系列DSP等。 （80年代，现在仍为一种主 流方法） ❖ 混合使用各种器件，发挥各自的优势。（发展趋势）

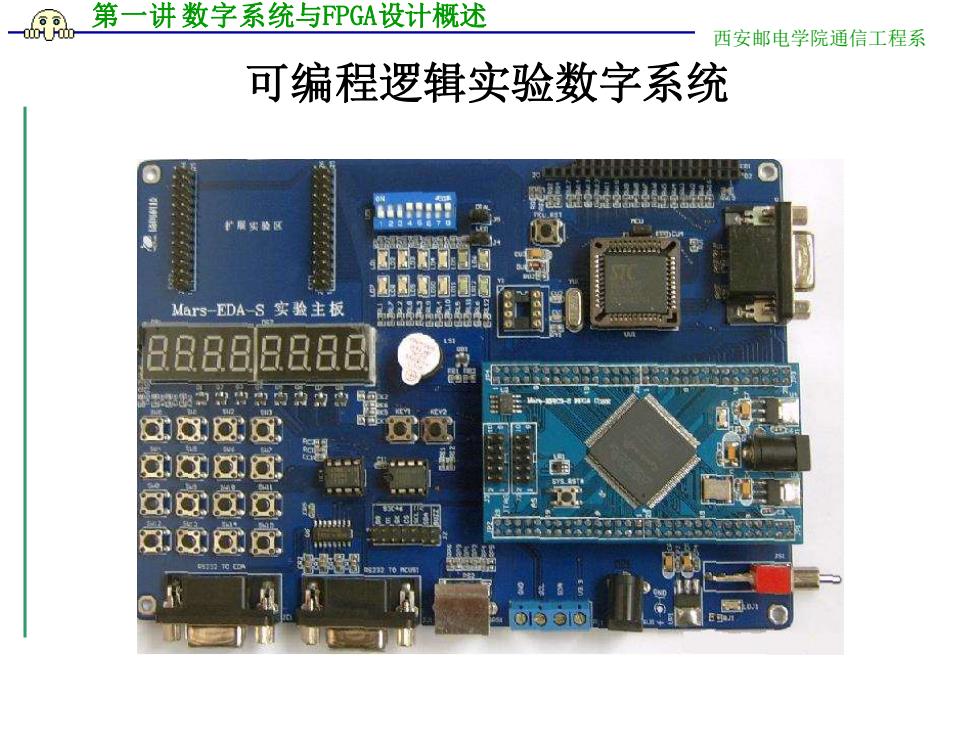

第一讲数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程逻辑实验数字系统 r层实的区 出用 Mars-EDA-S实验主板 013a0
第一讲 数字系统与FPGA设计概述 西安邮电学院通信工程系 可编程逻辑实验数字系统
