实验一实验系统概述 ◆一、实验目的： ◆了解通信原理综合实验系统的组成结构。 ◆掌握通信原理综合实验系统的使用方法。 ◆对照实验系统进一步加深对通信系统基 本模型的认识。 ◆二、实验仪器： ◆通信原理综合实验系统 台 ◆电话机 两部
实验一 实验系统概述 一、实验目的： 了解通信原理综合实验系统的组成结构。 掌握通信原理综合实验系统的使用方法。 对照实验系统进一步加深对通信系统基 本模型的认识。 二、实验仪器： 通信原理综合实验系统 一台 电话机 两部

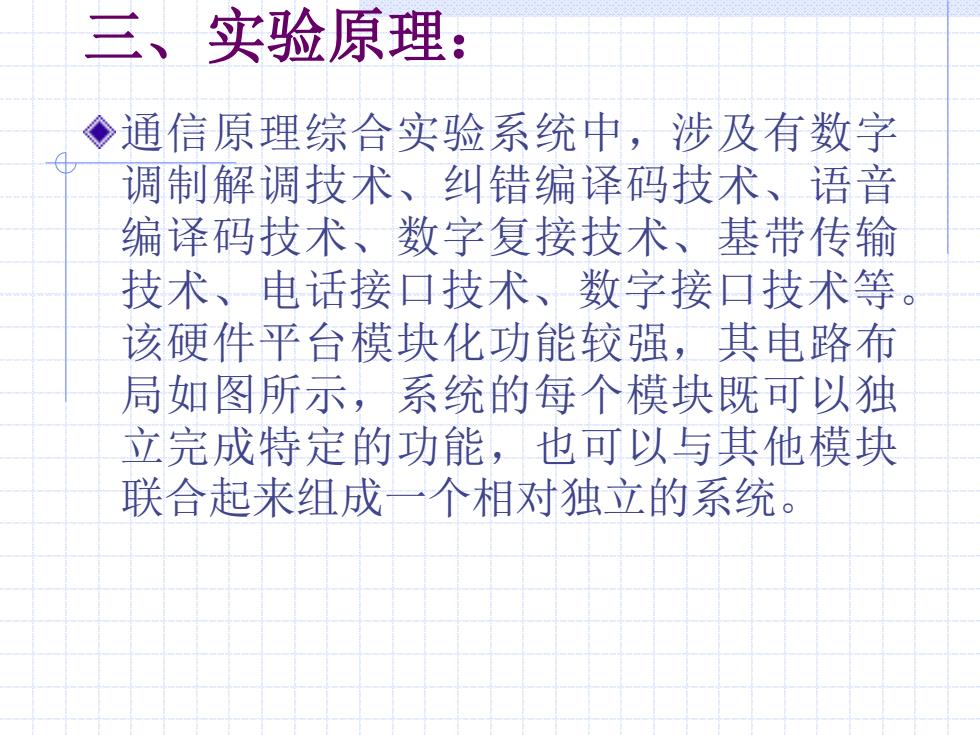

三、实验原理： ◆通信原理综合实验系统中，涉及有数字 调制解调技术、纠错编译码技术、语音 编译码技术、数字复接技术、基带传输 技术、电话接口技术、数字接口技术等 该硬件平台模块化功能较强，其电路布 局如图所示，系统的每个模块既可以独 立完成特定的功能，也可以与其他模块 联合起来组成一个相对独立的系统
三、实验原理： 通信原理综合实验系统中，涉及有数字 调制解调技术、纠错编译码技术、语音 编译码技术、数字复接技术、基带传输 技术、电话接口技术、数字接口技术等。 该硬件平台模块化功能较强，其电路布 局如图所示，系统的每个模块既可以独 立完成特定的功能，也可以与其他模块 联合起来组成一个相对独立的系统
中频翰出 中坝输入 终端数据粥口A JFol 终瑞数据 ⊕ JGOl 端口B 002 JL02 同步数据端口 JHO2 测试输入信 号 PHONE2 J007 E ▲0J005 oJ006 PHONEI 通信原理实验系统 通信原理综合实验系统接口布局示意图
FSK BPSK DBPSK 文执处理模块 接矮控制 ID正 DT匝 垃阳】 位购2 汉明编 送调制 信道解网 没明评码 逐 孕方 设 1# 电话接口】 无线传铅信道 电话姜口 有线传铂修道 话皆细巴款据 线路 信 话普细巴敌海 地址码显示 号 承科笛世 号层 地址码 复 PCM m序期出 m序到 ADPCM 换标志阿步 你同站 的标名 CVSD 次氢 HDe3 CMI 名电路试摸块问连接框图
四、实验内容： ◆1.开机设置： ◆通过选择菜单，将调制方式设置为BPSK 方式，调制器输入信号设置为外部输入 信号，工作方式选择ADPCM方式。 ◆2.无线信道测试： ◆将ADPCM模块I的编码器输入信号选择 开关K501设置为N(左端)；将汉明译码 模块的输入信号与输入时钟选择开关 KW01、KW02设置为CH(左端)
四、实验内容： 1．开机设置： 通过选择菜单，将调制方式设置为BPSK 方式，调制器输入信号设置为外部输入 信号，工作方式选择ADPCM方式。 2．无线信道测试： 将ADPCM模块Ⅰ的编码器输入信号选择 开关K501设置为N（左端）；将汉明译码 模块的输入信号与输入时钟选择开关 KW01、KW02设置为CH（左端）；
