◆将ADPCM模块Ⅱ的译码器输入信号选择 开关K604设置为CH(左端)；将电话Ⅱ 模块的输入信号选择开关K203设置为 ADPCM（左端)；用话机1呼叫话机2，若 话机2正常接收则表明话路畅通，可以实 现用户1到用户2的实时通信。画出话音 信号流程及相应的通信系统模型。(*) 在对无线信道进行测试时，可以通过调 整噪声模块中的跳线开关组SW001来调整 解调端输入信噪比，从而定性的测试系 统抗噪声性能
将ADPCM模块Ⅱ的译码器输入信号选择 开关K604设置为CH（左端）；将电话Ⅱ 模块的输入信号选择开关K203设置为 ADPCM（左端）；用话机1呼叫话机2，若 话机2正常接收则表明话路畅通，可以实 现用户1到用户2的实时通信。画出话音 信号流程及相应的通信系统模型。（*） 在对无线信道进行测试时，可以通过调 整噪声模块中的跳线开关组SW001来调整 解调端输入信噪比，从而定性的测试系 统抗噪声性能
◆3.有线信道测试 ◆将ADPCM模块Ⅱ编码器输入信号选择开 关K601设置为N(左端)；将CMI编码模 块输入信号选择开关KX01设置为Dt(左 端)；将解复接模块中的编码与时钟类 型选择开关KB01、KB02均设置为CMI (中间)；将ADPCM模块I译码器输入 信号选择开关K504设置为MUX(左端 用话机2呼叫话机1，若话机1正常接收则 表明话路畅通，可以实现用户2到用户1 的实时通信。画出话音信号的流程以及 相应的通信系统模型
3．有线信道测试： 将ADPCM模块Ⅱ编码器输入信号选择开 关K601设置为N（左端）；将CMI编码模 块输入信号选择开关KX01设置为Dt（左 端）；将解复接模块中的编码与时钟类 型选择开关KB01、KB02均设置为CMI （中间）；将ADPCM模块Ⅰ译码器输入 信号选择开关K504设置为MUX（左端）； 用话机2呼叫话机1，若话机1正常接收则 表明话路畅通，可以实现用户2到用户1 的实时通信。画出话音信号的流程以及 相应的通信系统模型
◆(*)我们可以通过调整CMI编码模块误 码使能开关X03人为加入错码，来定性 测试系统抗噪声性能
（*）我们可以通过调整CMI编码模块误 码使能开关KX03人为加入错码，来定性 测试系统抗噪声性能
实验二AMI编译码及时钟提取 ◆一、实验目的： ◆了解AMI编译码规则及其特点。 ◆了解如何从AMI码中提取定时分量。 ◆二、实验仪器： ◆通信原理综合实验系统 ◆示波器 台台
实验二 AMI编译码及时钟提取 一、实验目的： 了解AMI编译码规则及其特点。 了解如何从AMI码中提取定时分量。 二、实验仪器： 通信原理综合实验系统 一台 示波器 一台

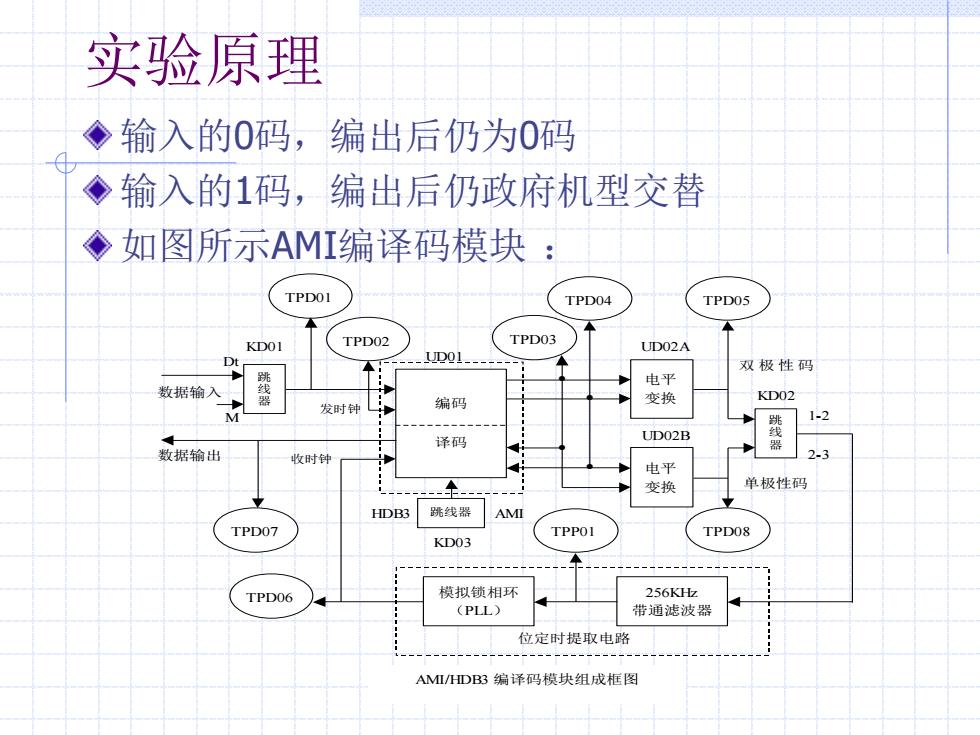

实验原理 ◆输入的0码，编出后仍为0码 ◆输入的1码，编出后仍政府机型交替 ◆如图所示AMI编译码模块： TPDOI TPD04 TPD05 KDO1 TPD02 TPD03 UD02A Dt 双极性码 电平 数据输入 跳线器 编码 变换 KD02 发时钟 M 1-2 UD02B 译码 器 数据输出 收时钟 2-3 电平 变换 单极性码 HDB3 跳线器 AMI TPDO7 TPPOI TPD08 KD03 TPDO6 模拟锁相环 256KHz (PLL) 带通滤波器 位定时提取电路 AMI/HDB3编译码模块组成框图
实验原理 输入的0码，编出后仍为0码 输入的1码，编出后仍政府机型交替 如图所示AMI编译码模块 ： TPD01 数据输入 跳 线 器 M Dt 编码 译码 电平 变换 电平 变换 跳 线 器 ● ● ● ● TPD03 TPD04 TPD05 TPD08 HDB3 跳线器 AMI KD03 发时钟 shizhon 数据输出 g shizhong 收时钟 shizhon g TPD07 1-2 2-3 KD02 位定时提取电路 AMI/HDB3 编译码模块组成框图 KD01 单极性码 shizhong 双极性码 shizhong 256KHz 带通滤波器 模拟锁相环 （PLL） TPD06 TPD02 TPP01 UD01 UD02A UD02B
