第四章 工艺流程设计及设备布置设计 工艺流程设计是在确定的原料路线 和技术路线基础上进行的，它与工艺设 计及车间布置设计紧密相关，是决定整 个车间（装置）基本面貌的关键性步骤 对设备设计和管道设计等单项设计也起 着决定性的作用
第四章 工艺流程设计及设备布置设计 工艺流程设计是在确定的原料路线 和技术路线基础上进行的，它与工艺设 计及车间布置设计紧密相关，是决定整 个车间（装置）基本面貌的关键性步骤， 对设备设计和管道设计等单项设计也起 着决定性的作用

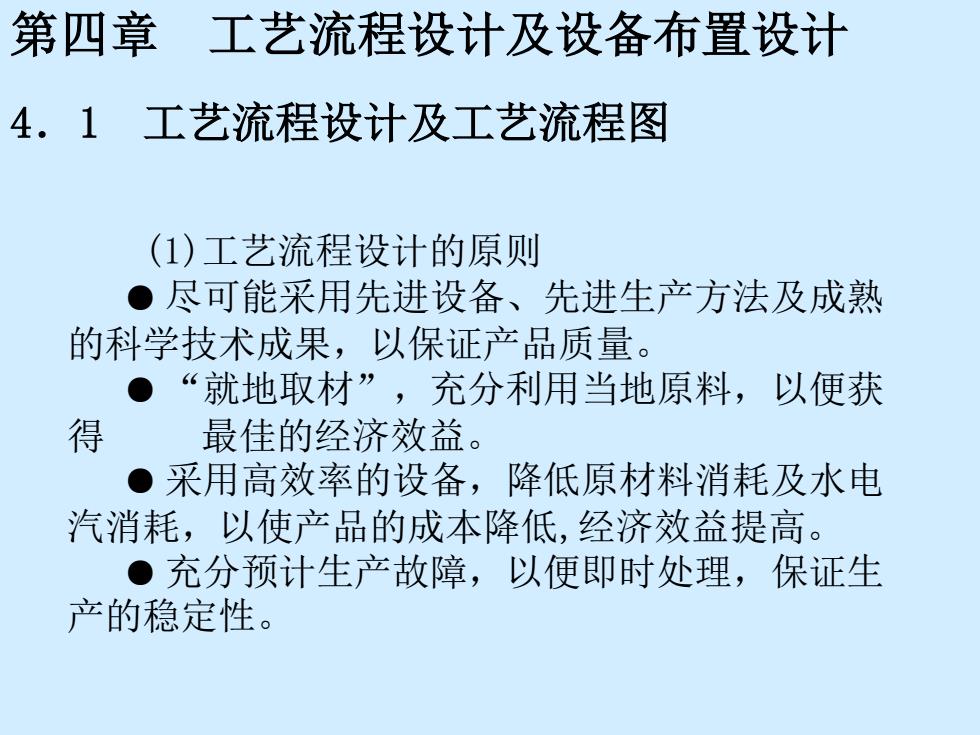

第四章工艺流程设计及设备布置设计 4.1工艺流程设计及工艺流程图 (1)工艺流程设计的原则 。尽可能采用先进设备、先进生产方法及成熟 的科学技术成果，以保证产品质量。 ●“就地取材”，充分利用当地原料，以便获 得 最佳的经济效益。 。采用高效率的设备，降低原材料消耗及水电 汽消耗，以使产品的成本降低，经济效益提高。 ●充分预计生产故障，以便即时处理，保证生 产的稳定性
第四章 工艺流程设计及设备布置设计 4．1 工艺流程设计及工艺流程图 (1)工艺流程设计的原则 ● 尽可能采用先进设备、先进生产方法及成熟 的科学技术成果，以保证产品质量。 ● “就地取材”，充分利用当地原料，以便获 得 最佳的经济效益。 ● 采用高效率的设备，降低原材料消耗及水电 汽消耗，以使产品的成本降低,经济效益提高。 ● 充分预计生产故障，以便即时处理，保证生 产的稳定性

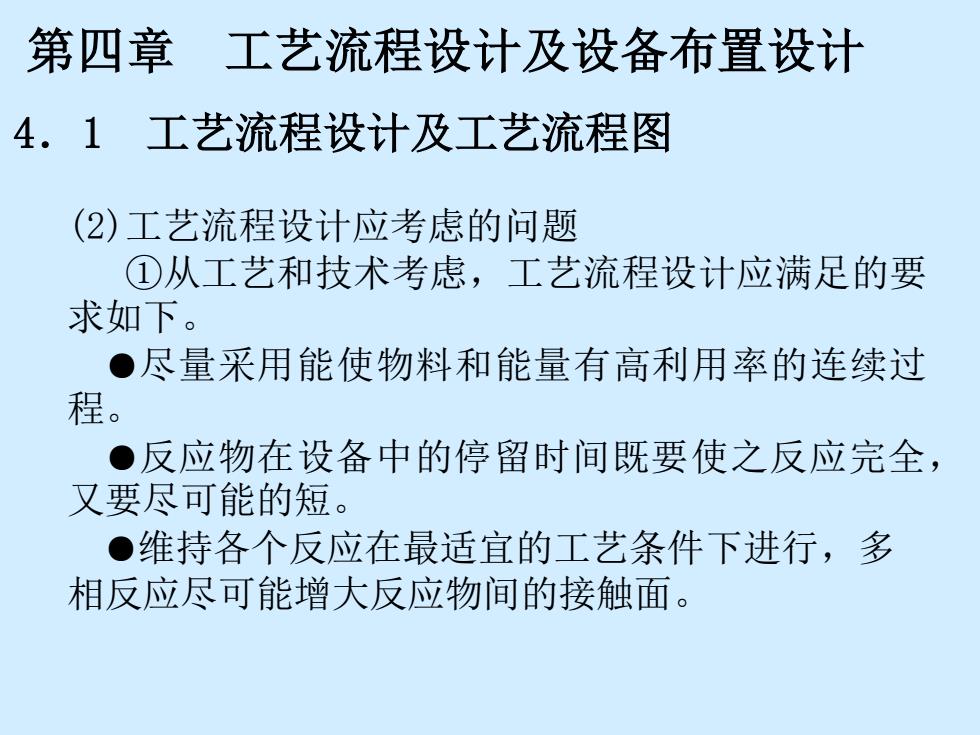

第四章工艺流程设计及设备布置设计 4.1工艺流程设计及工艺流程图 (2)工艺流程设计应考虑的问题 ①从工艺和技术考虑，工艺流程设计应满足的要 求如下。 ●尽量采用能使物料和能量有高利用率的连续过 程。 ●反应物在设备中的停留时间既要使之反应完全， 又要尽可能的短。 ●维持各个反应在最适宜的工艺条件下进行，多 相反应尽可能增大反应物间的接触面
第四章 工艺流程设计及设备布置设计 4．1 工艺流程设计及工艺流程图 (2)工艺流程设计应考虑的问题 ①从工艺和技术考虑，工艺流程设计应满足的要 求如下。 ●尽量采用能使物料和能量有高利用率的连续过 程。 ●反应物在设备中的停留时间既要使之反应完全， 又要尽可能的短。 ●维持各个反应在最适宜的工艺条件下进行，多 相反应尽可能增大反应物间的接触面
第四章 工艺流程设计及设备布置设计 4.1工艺流程设计及工艺流程图 ●设备或器械的设计要考虑到流动形态对过程的 影响，也要考虑到某些因素可能变化。 ●尽可能使器械构造、反应系统的操作和控制简 单、灵敏和有效。 ●及时采用新技术和新工艺。 ●为易于控制和保证产品质量一致，在技术水平 和设备材料等允许的条件下，大型单系列或少系列 优于小型多系列，且便于实现微机控制
第四章 工艺流程设计及设备布置设计 4．1 工艺流程设计及工艺流程图 ●设备或器械的设计要考虑到流动形态对过程的 影响，也要考虑到某些因素可能变化。 ●尽可能使器械构造、反应系统的操作和控制简 单、灵敏和有效。 ●及时采用新技术和新工艺。 ●为易于控制和保证产品质量一致，在技术水平 和设备材料等允许的条件下，大型单系列或少系列 优于小型多系列，且便于实现微机控制

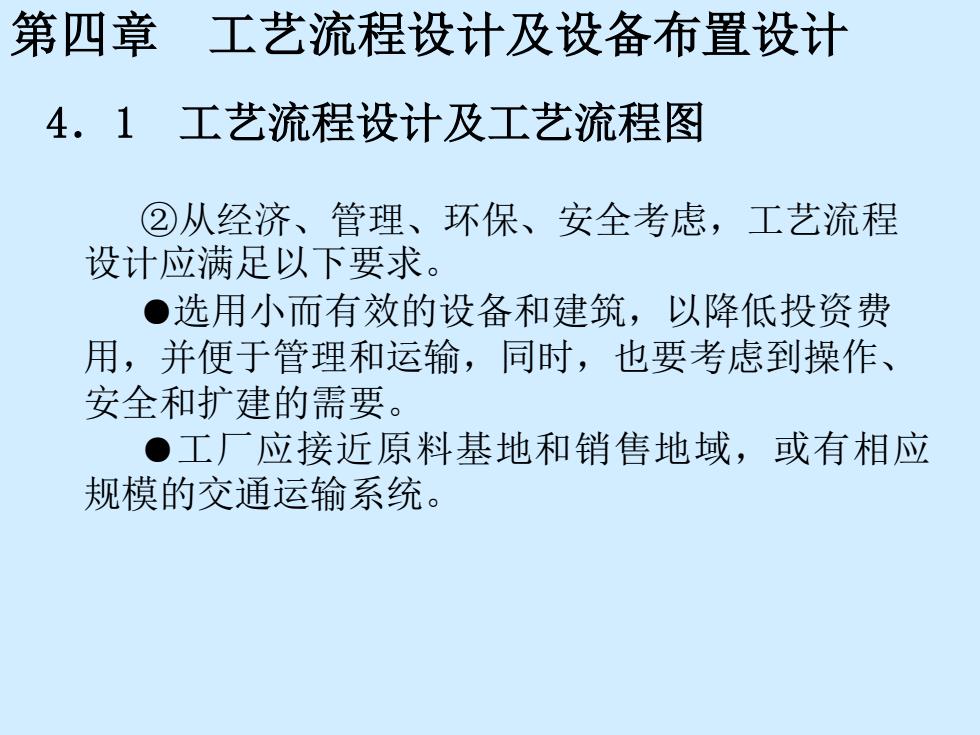

第四章 工艺流程设计及设备布置设计 4.1工艺流程设计及工艺流程图 ②从经济、管理、环保、安全考虑，工艺流程 设计应满足以下要求 。 。选用小而有效的设备和建筑，以降低投资费 用，并便于管理和运输，同时，也要考虑到操作、 安全和扩建的需要。 。工厂应接近原料基地和销售地域，或有相应 规模的交通运输系统
第四章 工艺流程设计及设备布置设计 4．1 工艺流程设计及工艺流程图 ②从经济、管理、环保、安全考虑，工艺流程 设计应满足以下要求。 ●选用小而有效的设备和建筑，以降低投资费 用，并便于管理和运输，同时，也要考虑到操作、 安全和扩建的需要。 ●工厂应接近原料基地和销售地域，或有相应 规模的交通运输系统
