第十章过程装备安装 10.1安装前的准备 10.1.1过程装备的基础设计 (1)基础设计的一般原则 过程装备的基础设计首先要掌握基础的承载数 据。如机器设备的自重，所处地的风载荷、地震载 荷情况，机器的运转特性，如振动情况、自振频率 等。实际上设备所受的外力往往并非单独存在，而 是几种载荷同时存在，所以要从实际情况出发考虑 到外力的组合作用。在不同阶段载荷组合情况不尽 相同，表10一1为载荷组合的一般情况
第十章 过程装备安装 10．1 安装前的准备 10．1．1 过程装备的基础设计 (1)基础设计的一般原则 过程装备的基础设计首先要掌握基础的承载数 据。如机器设备的自重，所处地的风载荷、地震载 荷情况，机器的运转特性，如振动情况、自振频率 等。实际上设备所受的外力往往并非单独存在，而 是几种载荷同时存在，所以要从实际情况出发考虑 到外力的组合作用。在不同阶段载荷组合情况不尽 相同，表10—1为载荷组合的一般情况

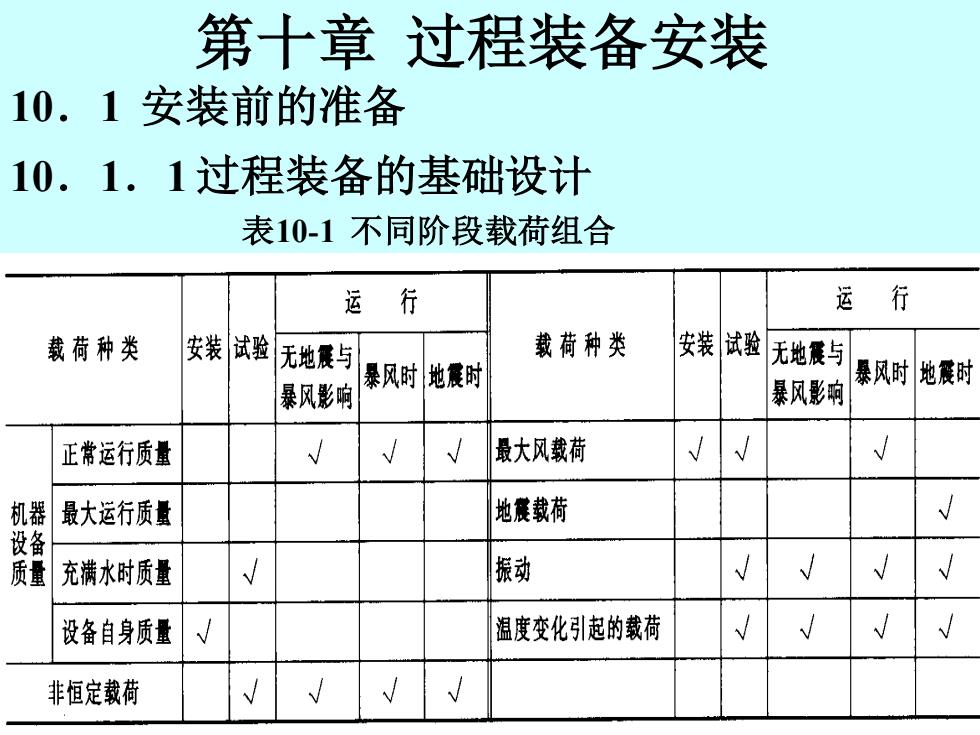

第十章过程装备安装 10.1安装前的准备 10.1.1过程装备的基础设计 表10-1不同阶段载荷组合 运行 运行 载荷种类 安装试验无地展与 载荷种类 安装试验无地履与 暴风时地震时 暴风时地震时 暴风影响 暴风影响 正常运行质量 最大风载荷 机器 最大运行质量 地鬓载荷 设 质量 充满水时质量 振动 设备自身质量 温度变化引起的载荷 非恒定载荷
第十章 过程装备安装 10．1 安装前的准备 10．1．1 过程装备的基础设计 表10-1 不同阶段载荷组合

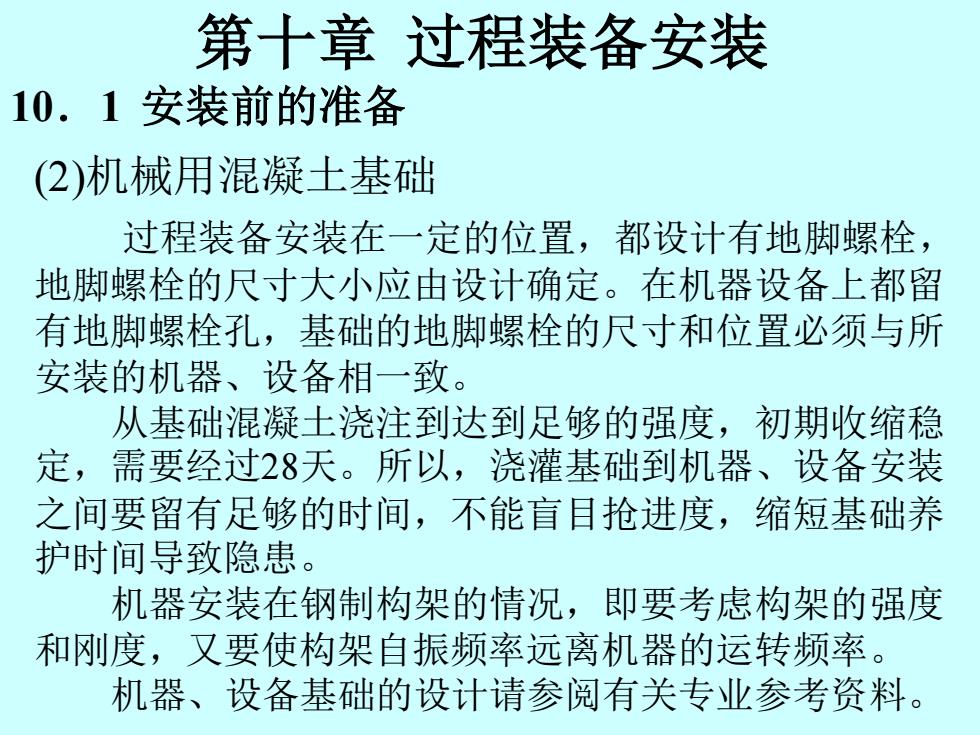

第十章过程装备安装 10.1安装前的准备 (2)机械用混凝土基础 过程装备安装在一定的位置，都设计有地脚螺栓， 地脚螺栓的尺寸大小应由设计确定。在机器设备上都留 有地脚螺栓孔，基础的地脚螺栓的尺寸和位置必须与所 安装的机器、设备相一致。 从基础混凝土浇注到达到足够的强度，初期收缩稳 定，需要经过28天。所以，浇灌基础到机器、设备安装 之间要留有足够的时间，不能盲目抢进度，缩短基础养 护时间导致隐患。 机器安装在钢制构架的情况，即要考虑构架的强度 和刚度，又要使构架自振频率远离机器的运转频率。 机器、设备基础的设计请参阅有关专业参考资料
第十章 过程装备安装 10．1 安装前的准备 (2)机械用混凝土基础 过程装备安装在一定的位置，都设计有地脚螺栓， 地脚螺栓的尺寸大小应由设计确定。在机器设备上都留 有地脚螺栓孔，基础的地脚螺栓的尺寸和位置必须与所 安装的机器、设备相一致。 从基础混凝土浇注到达到足够的强度，初期收缩稳 定，需要经过28天。所以，浇灌基础到机器、设备安装 之间要留有足够的时间，不能盲目抢进度，缩短基础养 护时间导致隐患。 机器安装在钢制构架的情况，即要考虑构架的强度 和刚度，又要使构架自振频率远离机器的运转频率。 机器、设备基础的设计请参阅有关专业参考资料
第十章过程装备安装 10.1.2过程装备安装前的准备工作 (1)收集核对技术资料 过程装备安装前应具备的技术资料包括：出厂时的 产品合格证，主要零部件的制造、装配等质量检验证书和 试验运转记录；装箱清单；安装平面布置图、安装图、基 础图、总装配图、主要零部件图、易损件图、安装使用说 明书等，安装前对这些文件要一一核对。 对某些机器、设备的安装有关主管部门还编制有相应 的标准、安装技术规范，在安装前必须认真收集并仔细研 究
第十章 过程装备安装 10．1．2过程装备安装前的准备工作 (1)收集核对技术资料 过程装备安装前应具备的技术资料包括：出厂时的 产品合格证，主要零部件的制造、装配等质量检验证书和 试验运转记录；装箱清单；安装平面布置图、安装图、基 础图、总装配图、主要零部件图、易损件图、安装使用说 明书等，安装前对这些文件要一一核对。 对某些机器、设备的安装有关主管部门还编制有相应 的标准、安装技术规范，在安装前必须认真收集并仔细研 究
第十章过程装备安装 10.1.2过程装备安装前的准备工作 (2)机器、设备的现场验收及保管 a.机器、设备的现场验收 仔细核对名称、型号、规格、检查随机技术资料及 规定供应的专用工具是否齐全；对主机进行外观检查并仔 细核对协议规定供应的附件、易损零部件的品种、规格、 数量。压力容器质量证明文件；检查设备的说明书；开口 处外观检查。 b.机器、设备的保管 对暂时不安装的机器、设备要妥善保管，采取适当的 措施防止变形、损坏、生锈、零件混淆或丢失
第十章 过程装备安装 10．1．2过程装备安装前的准备工作 (2)机器、设备的现场验收及保管 a．机器、设备的现场验收 仔细核对名称、型号、规格、检查随机技术资料及 规定供应的专用工具是否齐全；对主机进行外观检查并仔 细核对协议规定供应的附件、易损零部件的品种、规格、 数量。压力容器质量证明文件；检查设备的说明书；开口 处外观检查。 b．机器、设备的保管 对暂时不安装的机器、设备要妥善保管，采取适当的 措施防止变形、损坏、生锈、零件混淆或丢失
