第五章过程装备的设计与选型 5.3机器选型 5.3.1机器选型的基本原则 任何一种过程工业的生产装置中都包含着 各种不同型式的机器。压缩机、泵、分离机械、 干燥机械和它们的原动机是最常见的机器。各 种机器都有不同型式、规格。 机器的选型首先要分析工艺要求。其次在 基本能满足工艺要求的机型中选择运行可靠性 好、结构简单、维修方便、价格便宜的机型
第五章 过程装备的设计与选型 5．3 机器选型 5．3．1 机器选型的基本原则 任何一种过程工业的生产装置中都包含着 各种不同型式的机器。压缩机、泵、分离机械、 干燥机械和它们的原动机是最常见的机器。各 种机器都有不同型式、规格。 机器的选型首先要分析工艺要求。其次在 基本能满足工艺要求的机型中选择运行可靠性 好、结构简单、维修方便、价格便宜的机型
第五章过程装备的设计与选型 5.3机器选型 5.3.1机器选型的基本原则 (1)工艺要求 过程装置的最基本任务是实现预定的过程 。 因此，仔细研究、分析工艺对装备的要求是至 关重要的，分析工艺要求的主要方面如表5一1
第五章 过程装备的设计与选型 5．3 机器选型 5．3．1 机器选型的基本原则 (1)工艺要求 过程装置的最基本任务是实现预定的过程。 因此，仔细研究、分析工艺对装备的要求是至 关重要的，分析工艺要求的主要方面如表5—1

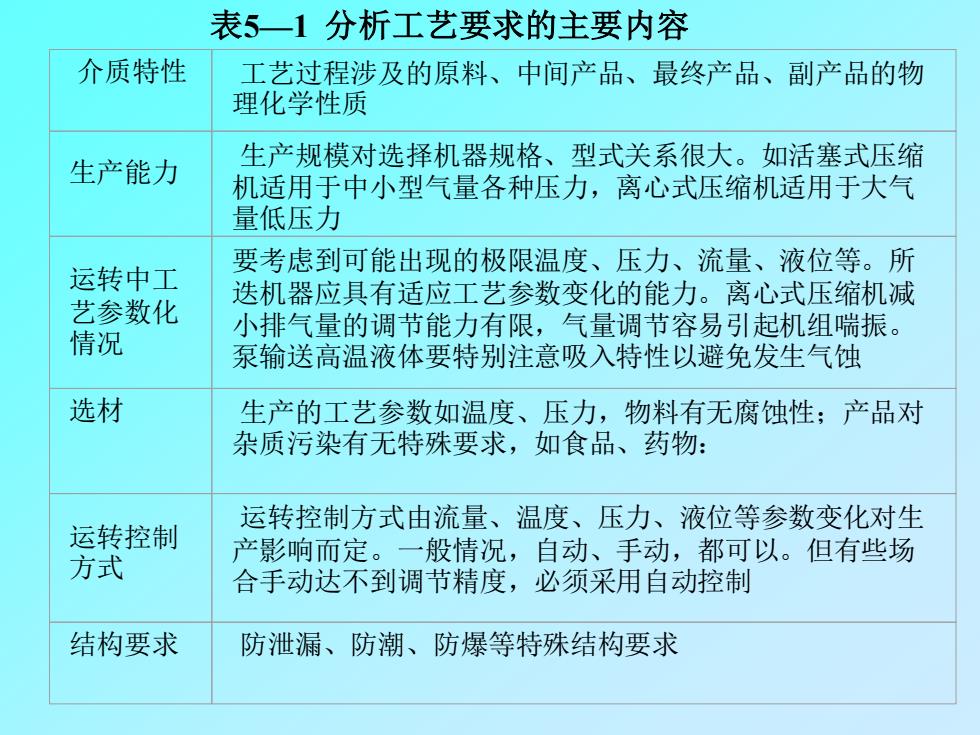

表5一1分析工艺要求的主要内容 介质特性 工艺过程涉及的原料、中间产品、最终产品、副产品的物 理化学性质 生产能力 生产规模对选择机器规格、型式关系很大。如活塞式压缩 机适用于中小型气量各种压力，离心式压缩机适用于大气 量低压力 运转中工 要考虑到可能出现的极限温度、压力、流量、液位等。所 艺参数化 迭机器应具有适应工艺参数变化的能力。离心式压缩机减 小排气量的调节能力有限，气量调节容易引起机组喘振。 情况 泵输送高温液体要特别注意吸入特性以避免发生气蚀 选材 生产的工艺参数如温度、压力，物料有无腐蚀性；产品对 杂质污染有无特殊要求，如食品、药物： 运转控制方式由流量、温度、压力、液位等参数变化对生 运转控制 方式 产影响而定。一般情况，自动、手动，都可以。但有些场 合手动达不到调节精度，必须采用自动控制 结构要求 防泄漏、防潮、防爆等特殊结构要求
表5—1 分析工艺要求的主要内容 介质特性 工艺过程涉及的原料、中间产品、最终产品、副产品的物 理化学性质 生产能力 生产规模对选择机器规格、型式关系很大。如活塞式压缩 机适用于中小型气量各种压力，离心式压缩机适用于大气 量低压力 运转中工 艺参数化 情况 要考虑到可能出现的极限温度、压力、流量、液位等。所 迭机器应具有适应工艺参数变化的能力。离心式压缩机减 小排气量的调节能力有限，气量调节容易引起机组喘振。 泵输送高温液体要特别注意吸入特性以避免发生气蚀 选材 生产的工艺参数如温度、压力，物料有无腐蚀性；产品对 杂质污染有无特殊要求，如食品、药物： 运转控制 方式 运转控制方式由流量、温度、压力、液位等参数变化对生 产影响而定。一般情况，自动、手动，都可以。但有些场 合手动达不到调节精度，必须采用自动控制 结构要求 防泄漏、防潮、防爆等特殊结构要求
第五章过程装备的设计与选型 表5-2 机器选型一般规则 在现代化生产装置中，常采用单机单系统，一台机器发 可靠性 生故障就意味着生产停顿，因此，这类机器的可靠性要 求很高。需要对可选机型的在用机器进行调查 性能 对生产中发生参数变化要有很好的适应能力、效率高、 能耗低 运行维修 装拆方便，操作、运行稳定，一旦发生故障要能及时显 示，以便尽快排除，以免造成重大损失 优先考虑摩擦件少、无动力不平衡或动力平衡性能较好、无周 结构 期性性能变化的机型。尽可能减少因摩擦磨损、振动影响机器 的使用寿命 价格 价格低
第五章 过程装备的设计与选型 可靠性 在现代化生产装置中，常采用单机单系统，一台机器发 生故障就意味着生产停顿，因此，这类机器的可靠性要 求很高。需要对可选机型的在用机器进行调查 性能 对生产中发生参数变化要有很好的适应能力、效率高、 能耗低 运行维修 装拆方便，操作、运行稳定，一旦发生故障要能及时显 示，以便尽快排除，以免造成重大损失 结构 优先考虑摩擦件少、无动力不平衡或动力平衡性能较好、无周 期性性能变化的机型。尽可能减少因摩擦磨损、振动影响机器 的使用寿命 价格 价格低 表5—2 机器选型一般规则
第五章过程装备的设计与选型 5.3机器选型 5.3.2压缩机选型 工业用压缩机因具体工艺参数和工作环境 不同，应该选用最适合实际运行环境的式。常 见气体压缩机型式的特点及其适用范围
第五章 过程装备的设计与选型 5．3 机器选型 5．3．2 压缩机选型 工业用压缩机因具体工艺参数和工作环境 不同，应该选用最适合实际运行环境的式。常 见气体压缩机型式的特点及其适用范围
