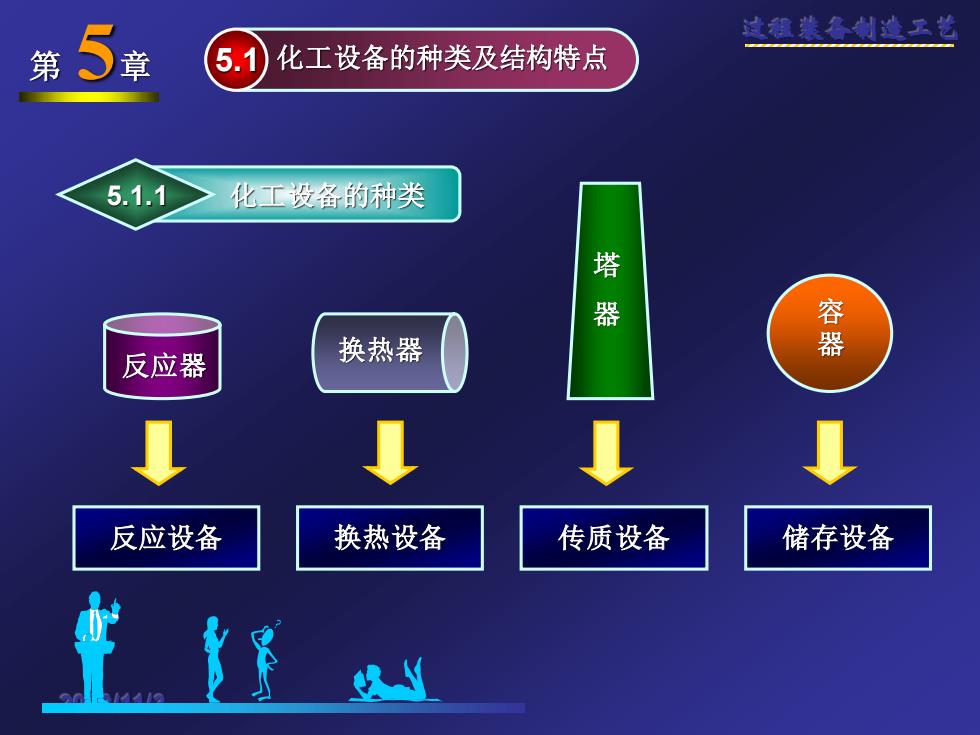

第5毫 这狐装各制進系兰 5.1 化工设备的种类及结构特点 5.1.1 化工设备的种类 器 反应器 换热器 容器 反应设备 换热设备 传质设备 储存设备 生
过程装备制造工艺 2023/11/3 第 5章 5.1 化工设备的种类及结构特点 反应设备 5.1.1 化工设备的种类 反应器 换热器 换热设备 传质设备 塔 器 容 器 储存设备
5 第 5.1 化工设备的种类及结构特点 5.1.2 化工设备的结构特点 1基本形体多由回转体组成圆柱形、椭圆形、球形、圆锥形等。 2.尺寸相差悬殊 如塔器高径比大于10，而设备厚度很薄。 3.设备的开孔和接管较多工艺接管、仪表接管、安装开孔等。 4.大量采用焊接结构焊接是满足强度和密封性要求的理想结构。 5.广泛采用标准件、通用件、系列化的零部件 可直接选用。 6.对材料有特殊要求符合有关标准，检验、管理严格。 7.安全结构要求高焊缝检查严格、连接面密封结构要求高
过程装备制造工艺 2023/11/3 第 5章 5.1 化工设备的种类及结构特点 5.1.2 化工设备的结构特点 1. 基本形体多由回转体组成 圆柱形、椭圆形、球形、圆锥形等。 2. 尺寸相差悬殊 如塔器高径比大于10，而设备厚度很薄。 3. 设备的开孔和接管较多 工艺接管、仪表接管、安装开孔等。 4. 大量采用焊接结构 焊接是满足强度和密封性要求的理想结构。 5. 广泛采用标准件、通用件、系列化的零部件 可直接选用。 6. 对材料有特殊要求 符合有关标准，检验、管理严格。 7. 安全结构要求高 焊缝检查严格、连接面密封结构要求高

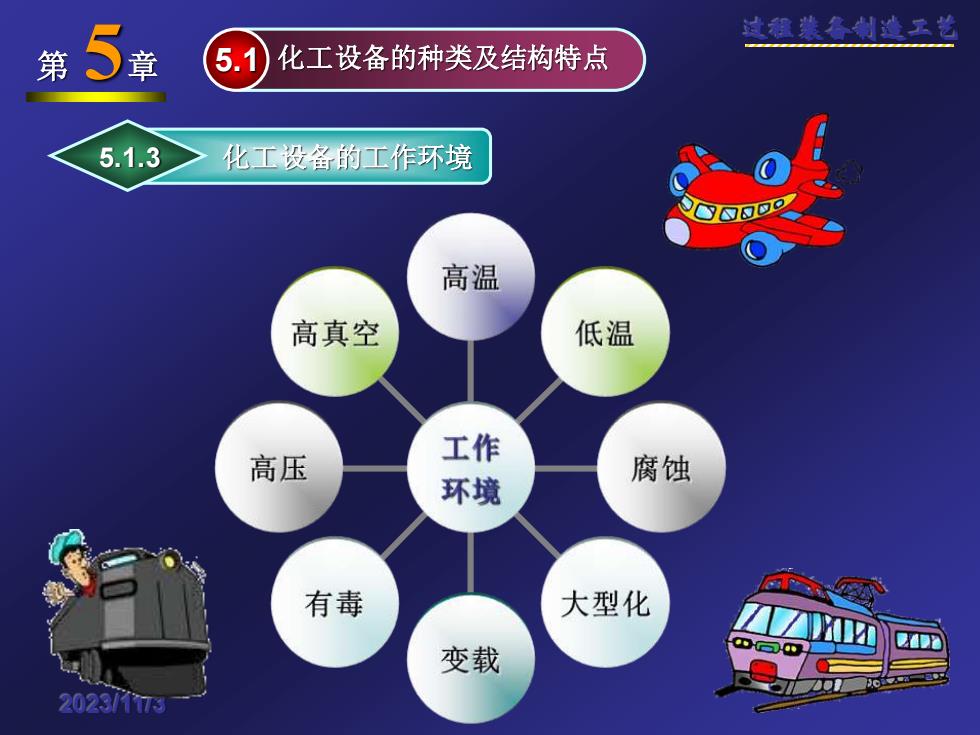

第5京 这组装各制造系兰 5.1 化工设备的种类及结构特点 5.1.3 化工设备的工作环境 高温 高真空 低温 高压 工作 腐蚀 环境 有毒 大型化 变载 2023/1m3
过程装备制造工艺 2023/11/3 第 5章 5.1 化工设备的种类及结构特点 5.1.3 化工设备的工作环境

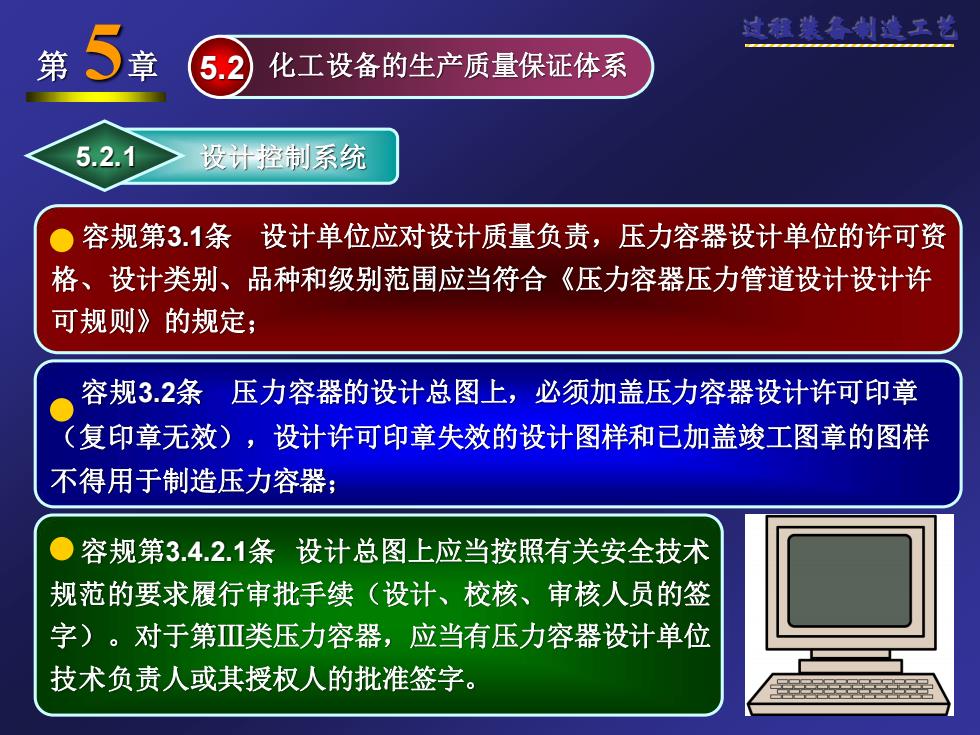

第5 5.2 化工设备的生产质量保证体系 5.2.1 设计控制系统 ● 容规第3.1条设计单位应对设计质量负责，压力容器设计单位的许可资 格、设计类别、品种和级别范围应当符合《压力容器压力管道设计设计许 可规则》的规定； 容规3.2条压力容器的设计总图上，必须加盖压力容器设计许可印章 (复印章无效)，设计许可印章失效的设计图样和已加盖竣工图章的图样 不得用于制造压力容器； ●容规第3.4.2.1条设计总图上应当按照有关安全技术 规范的要求履行审批手续（设计、校核、审核人员的签 字)。对于第Ⅲ类压力容器，应当有压力容器设计单位 技术负责人或其授叔人的批准签字
过程装备制造工艺 2023/11/3 第 5章 5.2 化工设备的生产质量保证体系 5.2.1 设计控制系统 容规第3.4.2.1条 设计总图上应当按照有关安全技术 规范的要求履行审批手续（设计、校核、审核人员的签 字）。对于第Ⅲ类压力容器，应当有压力容器设计单位 技术负责人或其授权人的批准签字。 容规第3.1条 设计单位应对设计质量负责，压力容器设计单位的许可资 格、设计类别、品种和级别范围应当符合《压力容器压力管道设计设计许 可规则》的规定； 容规3.2条 压力容器的设计总图上，必须加盖压力容器设计许可印章 （复印章无效），设计许可印章失效的设计图样和已加盖竣工图章的图样 不得用于制造压力容器；
第5 5.2 化工设备的生产质量保证体系 5.2.2 工艺控制系统 ●容规第四章第60条压力容器制造单位应建立压力容器质量保证体系， 编制压力容器质量保证手册，制定企业标准，保证压力容器产品安全质量。 ●容规第四章第61条制造单位应严格执行国家法律、法规、行政规章和 规范、标准，严格按照设计文件制造和组焊压力容器。 ●GB150一1998第3.2.1.1条容器的设计、制造单位必须具备健全的质量 管理体系。设计单位应持有压力容器设计单位批准书，制造单位应持有压 力容器制造许可证。 ●GB150一1998第3.2.1.2条压力容器的设计、制造必须接受劳动行政部 门安全监察机构的监督
过程装备制造工艺 2023/11/3 第 5章 5.2 化工设备的生产质量保证体系 5.2.2 工艺控制系统 容规第四章第60条 压力容器制造单位应建立压力容器质量保证体系， 编制压力容器质量保证手册，制定企业标准，保证压力容器产品安全质量。 容规第四章第61条 制造单位应严格执行国家法律、法规、行政规章和 规范、标准，严格按照设计文件制造和组焊压力容器。 GB150－1998第3.2.1.1条 容器的设计、制造单位必须具备健全的质量 管理体系。设计单位应持有压力容器设计单位批准书，制造单位应持有压 力容器制造许可证。 GB150－1998第3.2.1.2条 压力容器的设计、制造必须接受劳动行政部 门安全监察机构的监督
