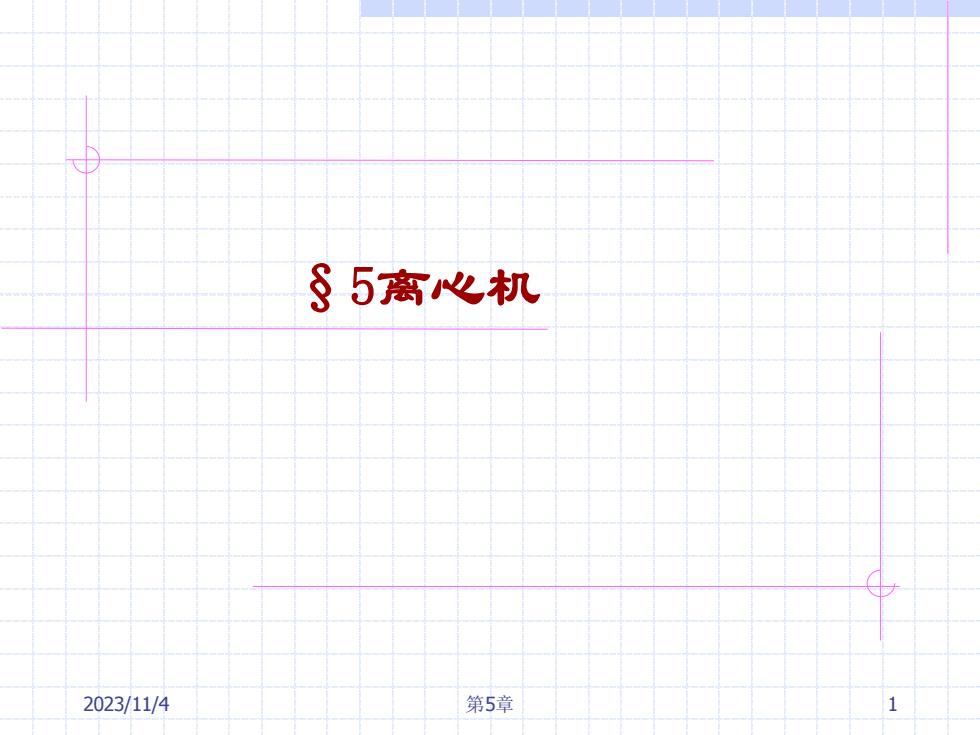

§5禽心机 2023/11/4 第5章
2023/11/4 第5章 1 §5离心机

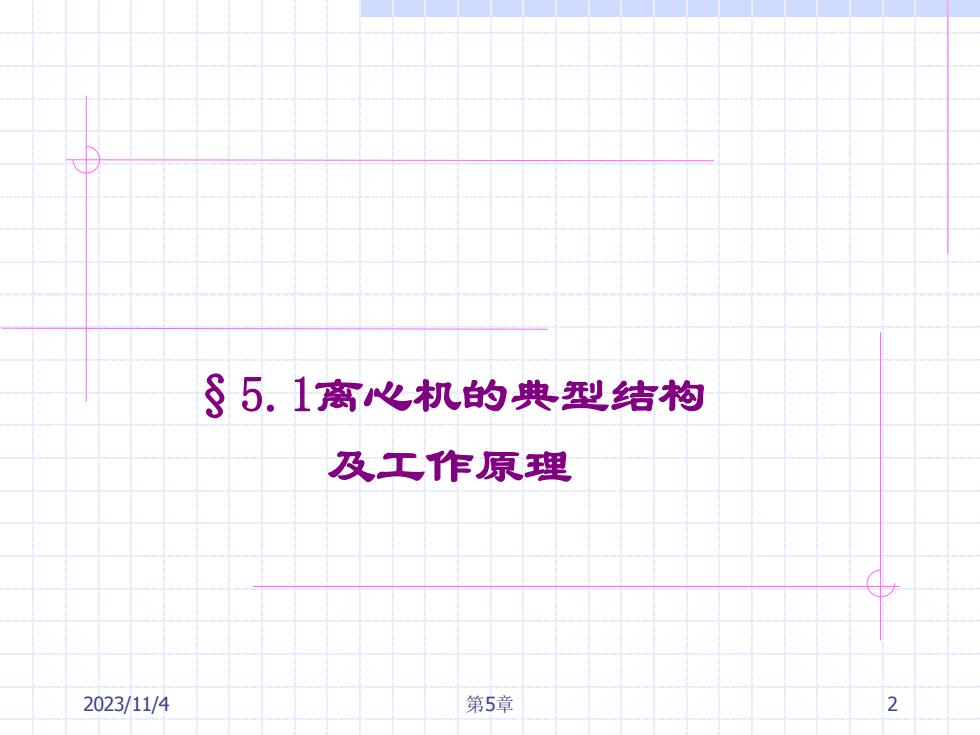

§5.1离心机的典型结构 及工作原理 2023/11/4 第5章
2023/11/4 第5章 2 §5.1离心机的典型结构 及工作原理
§5.1.1分离的种类 及离心机的典型结构 分离的方法 ▣化学法 ▣物理法 a 电学法 +分离物料分为 ■均一系混合物：见 a非均一系混合物机械分离：见 +离心力场与重力场比较：见 +适合处理的物料：见 2023/11/4 第5章
2023/11/4 第5章 3 §5.1.1分离的种类 及离心机的典型结构 分离的方法 化学法 物理法 电学法 分离物料分为 均一系混合物：见 非均一系混合物机械分离：见 离心力场与重力场比较：见 适合处理的物料 ：见
§5.1.2分离因数和离心力场的特点 +一、分离因数 ■定义 Fr=mRo2 Ro2 mg 8 +注意： a①Fr是离心机的性能参数。 ●Fr7,分离越快越好（分离效果好) Fr 适合分离的物料 100~700 分离10~50μm颗粒 600≈1000 织物脱水 Fr更高 分离粒度大，高分散度 2023/11/4 第5章
2023/11/4 第5章 4 §5.1.2分离因数和离心力场的特点 一、分离因数 定义—— 注意： ①Fr是离心机的性能参数。 Fr↗，分离越快越好（分离效果好）。 Fr 适合分离的物料 100～700 分离10～50μｍ颗粒 600～1000 织物脱水 Fｒ更高 分离粒度大，高分散度 g R m g m R Fr 2 2 = =
②提高Fr的途径 ●R入 R太大，转鼓受力不好。一般，高速时，R小，h大； ●0刀 ■ o大，F,但受强度、密度的限制。 ③比较 ●离心力场一力可变，速度快： ●重力场—力不变，速度慢。 ④比较 ●离心过滤 ■只有部分空间受力（转鼓），只要求转鼓的强度、密封。 简单。 ●压力过滤 ■所有空间受力，要求所有部件强度高，密封好。复杂。 2023/11/4 第5章
2023/11/4 第5章 5 ②提高Fr的途径 R↗ R太大，转鼓受力不好。一般，高速时，R小，ｈ大； ω↗ ω大，Fr↗↗，但受强度、密度的限制。 ③比较 离心力场——力可变，速度快； 重力场——力不变，速度慢。 ④比较 离心过滤 只有部分空间受力（转鼓），只要求转鼓的强度、密封。 简单。 压力过滤 所有空间受力，要求所有部件强度高，密封好。复杂
