3.6转速和转矩测量 转速和转矩表征了各种机械的生产能力，功率消耗，机 械效率和机械寿命等性能。 一、转速测量 >离心力式 >1 电磁式转速传感器 >直射式光电转速传感器 >光断续式转速传感器 >电涡流式转速传感器 >霍尔式转速传感器 二、转矩测量 >应变式转矩传感器 磁电式转矩传感器
2 转速和转矩表征了各种机械的生产能力，功率消耗，机 械效率和机械寿命等性能。 3.6 转速和转矩测量 一、转速测量 离心力式 电磁式转速传感器 直射式光电转速传感器 光断续式转速传感器 电涡流式转速传感器 霍尔式转速传感器 二、转矩测量 应变式转矩传感器 磁电式转矩传感器
转速的测量 1.离心力法 固定套环 压缩弹簧 连杆 mro 2 一重锤 指针 f一离心力； 活动套环 m-质量； 齿轮 游丝 71 齿轮 r--矢径； 一输人轴 传动扇形齿轮 离心器轴 0--一角速度。 当离心器旋转时，重锤随着旋转所产生的离心力通过连杆 使活动套环向上移动并压缩弹簧。当转速一定时，活动套环向 上的作用力与弹簧的反作用力相平衡，套环将停在相应位置。 同时，活动套环的移动通过传动机构的扇形齿轮传递给指针， 在表盘上指示出被测转速的大小
3 1. 离心力法 2 f mr f —离心力； m ---质量； r ---矢径； ω---角速度。 一. 转速的测量 当离心器旋转时，重锤随着旋转所产生的离心力通过连杆 使活动套环向上移动并压缩弹簧。当转速一定时，活动套环向 上的作用力与弹簧的反作用力相平衡，套环将停在相应位置。 同时，活动套环的移动通过传动机构的扇形齿轮传递给指针， 在表盘上指示出被测转速的大小
离心式转速表 ◆离心力与旋转角速度的平方成正比，因而离心式转速表的 刻度盘是不等分度的。 输入轴 ◆便携式转速表通常利用变 T100-400 调速盘 速器来改变转速表的量程。 MC ◆在这种转速表的表盘上通 常标有两列刻度，如分度盘的 表盘 外围标有312，内圈标有 10~40,它分别适用于两组量 程
4 离心式转速表 离心力与旋转角速度的平方成正比，因而离心式转速表的 刻度盘是不等分度的。 便携式转速表通常利用变 速器来改变转速表的量程。 在这种转速表的表盘上通 常标有两列刻度，如分度盘的 外围标有3～12，内圈标有 10～40，它分别适用于两组量 程
2.磁电式转速传感器 轮敏司 e=W△o/△t M e一感应电动势； 水久抛铁 转触 N-一线圈匝数； 传意转短 中-一磁通量； t-一时间
5 2. 磁电式转速传感器 e N / t e —感应电动势； N ---线圈匝数； ϕ ---磁通量； t ---时间

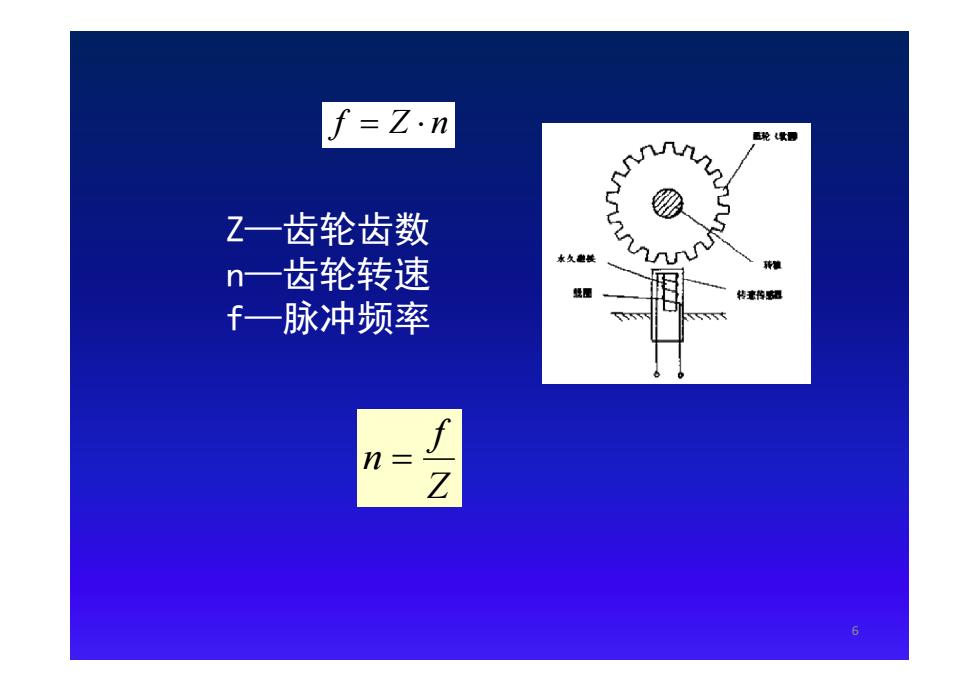

=Z.n Z一齿轮齿数 n一齿轮转速 蒋雅 传意书翅 f一脉冲频率 n Z
6 f Z n Z —齿轮齿数 n —齿轮转速 f —脉冲频率Zf n
