第四章 工艺流程设计及设备布置设计 4.1工艺流程设计及工艺流程图 ●现代过程工业装置的趋向是大型、高效、节能、 自动化、微机控制；而一些精细产品则向小批量、 多品种、高质量方向发展。选取工艺方案要掌握市 场信息，并结合具体情况，因地制宜，充分利用当 地资源和有利条件。 ●用各种方法减少不必要的辅助设备或辅助操作， 例如利用地形或重力进料以减少输送机械。 ●选用适宜的耐久抗蚀材料
第四章 工艺流程设计及设备布置设计 4．1 工艺流程设计及工艺流程图 ●现代过程工业装置的趋向是大型、高效、节能、 自动化、微机控制；而一些精细产品则向小批量、 多品种、高质量方向发展。选取工艺方案要掌握市 场信息，并结合具体情况，因地制宜，充分利用当 地资源和有利条件。 ●用各种方法减少不必要的辅助设备或辅助操作， 例如利用地形或重力进料以减少输送机械。 ●选用适宜的耐久抗蚀材料
第四章 工艺流程设计及设备布置设计 4.1工艺流程设计及工艺流程图 。工序和厂房的衔接安排要合理 ●创造有职业保护的安全工作环境，减轻体力 劳动。 ●重视环境保护，搞好“三废”治理，污染处 理装置应与生产同时投产。 总之，应依靠技术进步来提高生产
第四章 工艺流程设计及设备布置设计 4．1 工艺流程设计及工艺流程图 ●工序和厂房的衔接安排要合理 ●创造有职业保护的安全工作环境，减轻体力 劳动。 ●重视环境保护，搞好“三废”治理，污染处 理装置应与生产同时投产。 总之，应依靠技术进步来提高生产

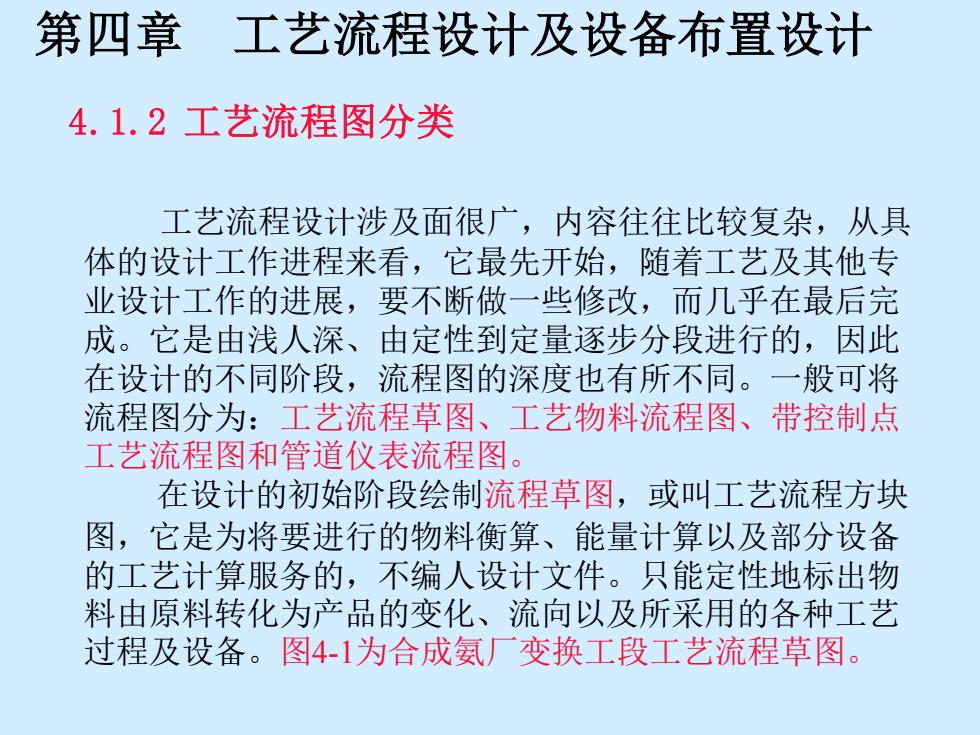

第四章工艺流程设计及设备布置设计 4.1.2工艺流程图分类 工艺流程设计涉及面很广，内容往往比较复杂，从具 体的设计工作进程来看，它最先开始，随着工艺及其他专 业设计工作的进展，要不断做一些修改，而几乎在最后完 成。它是由浅人深、由定性到定量逐步分段进行的，因此 在设计的不同阶段，流程图的深度也有所不同。一般可将 流程图分为：工艺流程草图、工艺物料流程图、带控制点 工艺流程图和管道仪表流程图。 在设计的初始阶段绘制流程草图，或叫工艺流程方块 图，它是为将要进行的物料衡算、能量计算以及部分设备 的工艺计算服务的，不编人设计文件。只能定性地标出物 料由原料转化为产品的变化、流向以及所采用的各种工艺 过程及设备。图4-1为合成氨厂变换工段工艺流程草图
第四章 工艺流程设计及设备布置设计 4.1.2 工艺流程图分类 工艺流程设计涉及面很广，内容往往比较复杂，从具 体的设计工作进程来看，它最先开始，随着工艺及其他专 业设计工作的进展，要不断做一些修改，而几乎在最后完 成。它是由浅人深、由定性到定量逐步分段进行的，因此 在设计的不同阶段，流程图的深度也有所不同。一般可将 流程图分为：工艺流程草图、工艺物料流程图、带控制点 工艺流程图和管道仪表流程图。 在设计的初始阶段绘制流程草图，或叫工艺流程方块 图，它是为将要进行的物料衡算、能量计算以及部分设备 的工艺计算服务的，不编人设计文件。只能定性地标出物 料由原料转化为产品的变化、流向以及所采用的各种工艺 过程及设备。图4-1为合成氨厂变换工段工艺流程草图
第四章工艺流程设计及设备布置设计 4.1.2工艺流程图分类 ·工艺物料流程图 ● 在物料计算完成后就开始绘制工艺物 料流程图，它是以图形与表格相结合的形 式来反映物料衡算结果的。 ·其作用是： 为设计审查提供资料，为进一步设计 提供依据，为日后生产操作作参考。图4-2 为一物料流程图的实例
第四章 工艺流程设计及设备布置设计 • 工艺物料流程图 • 在物料计算完成后就开始绘制工艺物 料流程图，它是以图形与表格相结合的形 式来反映物料衡算结果的。 • 其作用是： • 为设计审查提供资料，为进一步设计 提供依据，为日后生产操作作参考。图4-2 为一物料流程图的实例。 4.1.2 工艺流程图分类
环热水米租配 <环热水宏 来自合成 热环水去合成 乐冷却回水一 热软水来自合因 <变换去碳视 平水煤气来箱旺绵> F30 T0301 Yo30103y302 E0306 T0302 030 030 衡环冷却上水> P0302A,B R030 欧水来自柠炉房> V0301 E0307 P0302A.B T030 E0305 E030L 框炭过滤器 冷冷凝四 情炼环热水梨 夏和热水塔 第一水沉热器预加热器 H030L 电加热器 V0302 F0306 T0302 P0301B E030 气液分离器 秋水加热器 可三热水 第一热水梨 器 爱爱 图41合成氮厂变换工段工艺流程草图（系统压差0.08MP)
