第九章链传动 ■§9一1链传动的特点及应用 图9-1链传动 链传动是应用较广的一种机械传动。它是由链条和主、从 动链轮所组成。链轮上铡有特殊齿形的齿，依靠链轮轮齿 与链节的啮合来传递运动和动力
第九章 链传动 ◼ §9—1 链传动的特点及应用 链传动是应用较广的一种机械传动。它是由链条和主、从 动链轮所组成。链轮上铡有特殊齿形的齿，依靠链轮轮齿 与链节的啮合来传递运动和动力
§9一1链传动的特点及应用（续） 优点：链传动是属于带有中间挠性件的啮合传动。与 属于摩擦传动的带传动相比， 1、无弹性滑动和打滑现象，因而能保持准确的平均 传动比，传动效率较高： 2、又因链条不需要像带那样张得很紧，所以作用于 轴上的径向压力较小； 3、在同样使用条件下，链传动结构较为紧凑。 4、能在高温及速度较低的情况下工作。 与齿轮传动相比， 1、链传动的制造与安装精度要求较低，成本低廉； 2、在远距离传动（中心距最大可达十多米）时，其结 构比齿轮传动轻便得多
§9—1 链传动的特点及应用（续） 优点： 链传动是属于带有中间挠性件的啮合传动。与 属于摩擦传动的带传动相比， 1、无弹性滑动和打滑现象，因而能保持准确的平均 传动比，传动效率较高； 2、又因链条不需要像带那样张得很紧，所以作用于 轴上的径向压力较小； 3、在同样使用条件下，链传动结构较为紧凑。 4、能在高温及速度较低的情况下工作。 与齿轮传动相比， 1、链传动的制造与安装精度要求较低，成本低廉； 2、在远距离传动(中心距最大可达十多米)时，其结 构比齿轮传动轻便得多

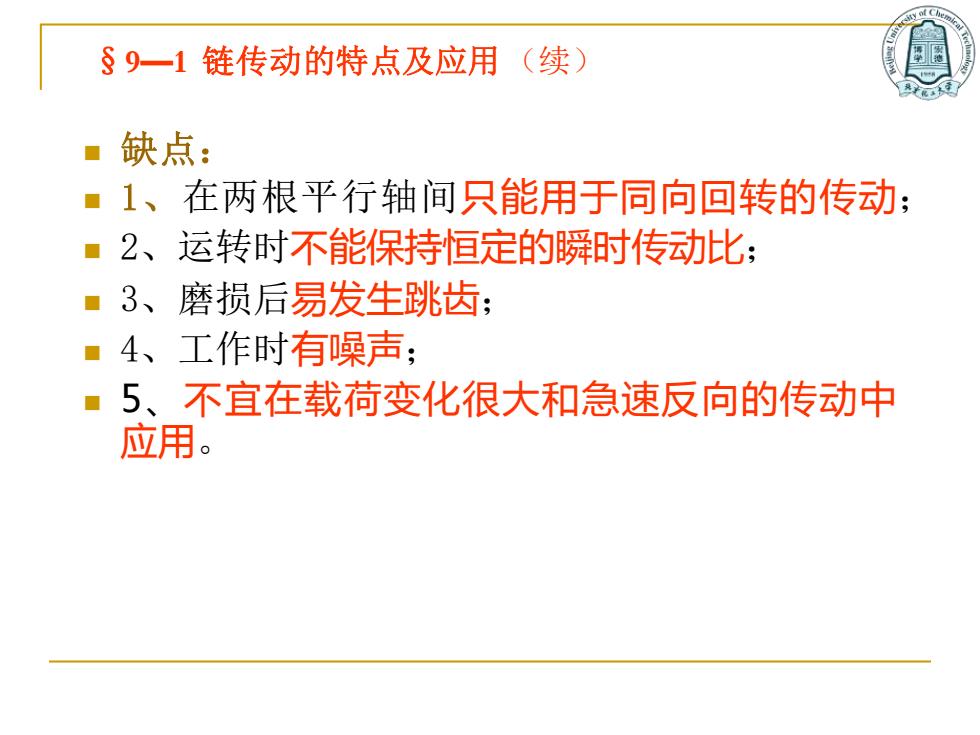

§9一1链传动的特点及应用（续）》 ■缺点： ■1、在两根平行轴间只能用于同向回转的传动： ·2、运转时不能保持恒定的瞬时传动比： ■3、磨损后易发生跳齿； ■4、工作时有噪声； ·5、不宜在载荷变化很大和急速反向的传动中 应用
◼ 缺点： ◼ 1、在两根平行轴间只能用于同向回转的传动； ◼ 2、运转时不能保持恒定的瞬时传动比； ◼ 3、磨损后易发生跳齿； ◼ 4、工作时有噪声； ◼ 5、不宜在载荷变化很大和急速反向的传动中 应用。 §9—1 链传动的特点及应用（续）
§9一1链传动的特点及应用（续） 应用 农业、矿山、 起重运输、冶金、建筑、石油、 化工等机械 ·按用途不同可分为： ■传动链、输送链和起重链。 ·输送链和起重链主要用在运输和起重机械中。 ■在一般机械传动中，常用的是传动链
◼ 应用： ◼ 农业、矿山、起重运输、冶金、建筑、石油、 化工等机械 ◼ 按用途不同可分为： ◼ 传动链、输送链和起重链。 ◼ 输送链和起重链主要用在运输和起重机械中。 ◼ 在一般机械传动中，常用的是传动链。 §9—1 链传动的特点及应用（续）
§9一1链传动的特点及应用（续）
§9—1 链传动的特点及应用（续）
