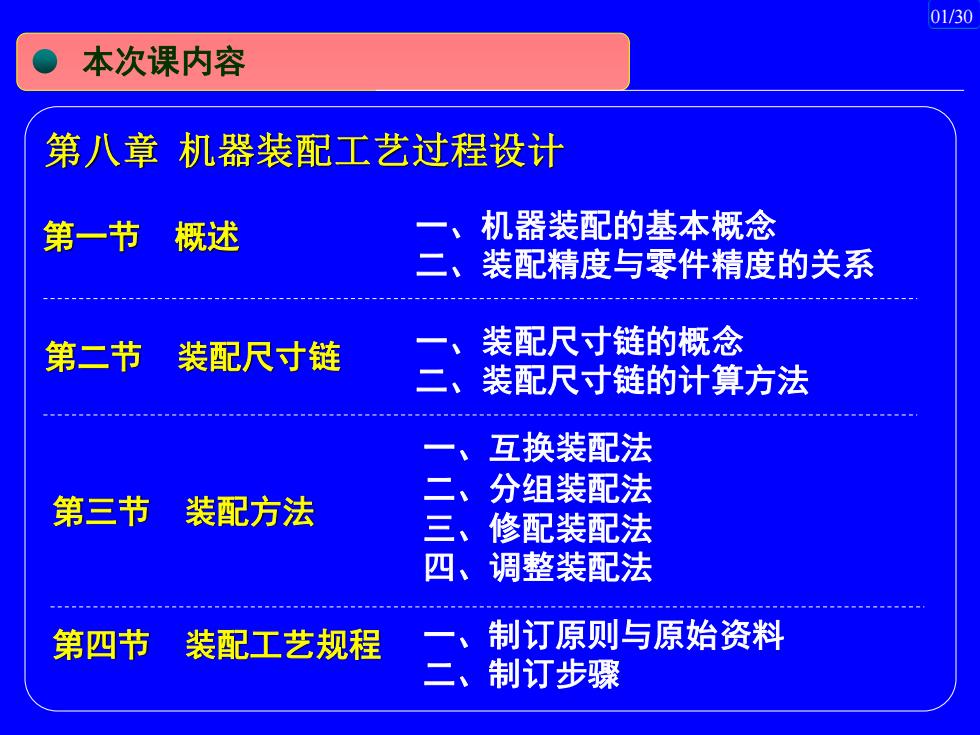

01/30 本次课内容 第八章机器装配工艺过程设计 第一节概述 三 机器装配的基本概念 装配精度与零件精度的关系 第二节 装配尺寸链 二八 装配尺寸链的概念 装配尺寸链的计算方法 互换装配法 第三节 分组装配法 装配方法 修配装配法 四、调整装配法 第四节装配工艺规程 三 制订原则与原始资料 制订步骤
本次课内容 一、装配尺寸链的概念 二、装配尺寸链的计算方法 一、机器装配的基本概念 二、装配精度与零件精度的关系 第二节 装配尺寸链 第一节 概述 一、制订原则与原始资料 二、制订步骤 一、互换装配法 二、分组装配法 三、修配装配法 四、调整装配法 第四节 装配工艺规程 第三节 装配方法 第八章 机器装配工艺过程设计 01/30
02/30 第八章 机器装配工艺过程设计 第一节 概述 一、机器装配的基本概念 装配assembly:根据技术要求，将零件或部件进行配合和 连接，使之成为半成品或成品的过程，称为装配。它是机器 制造中的最后一个阶段，它包括装配、调整、检验、试验等。 g机器的组成：零件、套件、组件和部件。 零件parts组成机器的最小单元。 零件一般都预先装成套件、组件、部 件后才安装到机器上。 套件在一个基准零件上装上一个和 若干个零件构成。套件组合后，有的 还可能需要加工。为最小装配单元
第八章 机器装配工艺过程设计 一、机器装配的基本概念 ❖ 装配 assembly： 根据技术要求，将零件或部件进行配合和 连接，使之成为半成品或成品的过程，称为装配。它是机器 制造中的最后一个阶段，它包括装配、调整、检验、试验等。 第一节 概述 ❖ 机器的组成：零件、套件、组件和部件。 ✓ 零件 parts 组成机器的最小单元。 零件一般都预先装成套件、组件、部 件后才安装到机器上。 ✓ 套件 在一个基准零件上装上一个和 若干个零件构成。套件组合后，有的 还可能需要加工。为最小装配单元。 02/30
第一节概述 03/30 组件在一个基准件上，装上若干零件和套件构成。如机 床主轴箱中的主轴就是组件，在基准件（轴）上装上齿轮、 套、垫片、键及轴承构成了主轴组件。 √ 部件subassembly在一个基准件上，装上若干组件、套 件和零件构成。部件在机器中能完成一定的、完整的功用， 如车床主轴箱就是部件，箱体为主轴箱装配的基准件。 冬总装general assembly在一个基准件上，装上若干部件、组 件、套件和零件就成为整个机器，把零件和部件装配成最终 产品的过程，称为总装。如机床，其基准件为床身。 二 对即 C620-1型车 数控车床主轴箱部件
第一节 概述 ✓ 组件 在一个基准件上，装上若干零件和套件构成。如机 床主轴箱中的主轴就是组件，在基准件（轴）上装上齿轮、 套、垫片、键及轴承构成了主轴组件。 ✓ 部件 subassembly 在一个基准件上，装上若干组件、套 件和零件构成。部件在机器中能完成一定的、完整的功用， 如车床主轴箱就是部件，箱体为主轴箱装配的基准件。 ❖ 总装 general assembly 在一个基准件上，装上若干部件、组 件、套件和零件就成为整个机器，把零件和部件装配成最终 产品的过程，称为总装。 如机床，其基准件为床身。 二、装配精度与零件精度间的关系 ❖ 装配精度 assembly accuracy 是指零件经装配后在尺寸、相 对位置及运动等方面的实际参数与理想参数之间的符合程度。 即装配尺寸链中封闭环的精度。 03/30 C620-1型车床主轴组件 数控车床主轴箱部件
第一节概述 0430 ?装配精度的作用 √装配精度影响产品的工作性能和使用寿命。 √装配精度关系到产品制造的难易程度和经济性。 √装配精度是制定装配工艺规程的主要依据。 √装配精度是确定零件加工精度的依据。 ?装配精度与零件精度的关系 √零件精度是装配精度的基础，前者越高，后者越高。 装配精度并不完全取决于零件精度，装配中还可以通过 选配、调整或修配等手段来实现产品的装配精度要求。 1一主轴箱 2一尾座 3一底板 4一床身 (a) (6)
第一节 概述 ❖ 装配精度的作用 ✓装配精度影响产品的工作性能和使用寿命。 ✓装配精度关系到产品制造的难易程度和经济性。 ✓装配精度是制定装配工艺规程的主要依据。 ✓装配精度是确定零件加工精度的依据。 ❖ 装配精度与零件精度的关系 ✓ 零件精度是装配精度的基础，前者越高，后者越高。 ✓ 装配精度并不完全取决于零件精度，装配中还可以通过 选配、调整或修配等手段来实现产品的装配精度要求。 l一主轴箱 2一尾座 3一底板 4一床身 0430
05/30 第二节 装配尺寸链 一、装配尺寸链的基本概念 冬装配尺寸链dimensional chain for assembly产品或部件在 装配过程中，由某项精度指标和直接影响该指标的尺寸或 相互位置关系所组成的尺寸链。其中，装配精度即为封闭 环精度，对装配精度有直接影响的零、部件的尺寸和位置 关系，都是装配尺寸链的组成环。 挂轮箱 尾架 1一主轴箱 2一尾座 3一底板 4一床身 (a) (b)
第二节 装配尺寸链 一、装配尺寸链的基本概念 ❖ 装配尺寸链dimensional chain for assembly 产品或部件在 装配过程中，由某项精度指标和直接影响该指标的尺寸或 相互位置关系所组成的尺寸链。其中，装配精度即为封闭 环精度，对装配精度有直接影响的零、部件的尺寸和位置 关系，都是装配尺寸链的组成环。 05/30 l一主轴箱 2一尾座 3一底板 4一床身
