01/60 本章内容 第二章塑性成形 塑性成形及其种类 第一节 塑性成形基础 1、金属塑性变形的实质 2、塑性变形后金属的组织和性能 3、锻造比 4、金属的锻造性能 第二节 自由锻 1、自由锻工序 2、自由锻工艺规程的制订 第三节 模锻 1、模锻的特点与应用 2、锤上模锻 3、胎模锻 4、压力机上的模锻 第四节 板料冲压 1、板料冲压的特点和应用 2、板料冲压的基本工序 第五节 锻压件结 1、 自由锻件的结构工艺性 构工艺性 2、模锻件的结构工艺性 3、板料冲压结构工艺性
01/60 本章内容 第二章 塑性成形 第一节 塑性成形基础 第二节 自由锻 1、金属塑性变形的实质 2、塑性变形后金属的组织和性能 3、锻造比 4、金属的锻造性能 1、自由锻工序 2、自由锻工艺规程的制订 塑性成形及其种类 第三节 模锻 1、模锻的特点与应用 2、锤上模锻 3、胎模锻 4、压力机上的模锻 第四节 板料冲压 1、板料冲压的特点和应用 2、板料冲压的基本工序 1、自由锻件的结构工艺性 2、模锻件的结构工艺性 3、板料冲压结构工艺性 第五节 锻压件结 构工艺性
02/60 第二章塑性成形(plastic forming of metal) 轧制部分 多 用下产生的 盛钢相 均热 ,铜板拥 型钢乳机 品 具有一定形 型钢 能的原材料 棒材 线材乳机 异型棒材 工方法。 ⊙ 线材 厚板轧机 厚板 在两个回转轧辊的 热轧藤板 得各种产品的加工 颧锭 热轧带材轧机 热轧带钢 ⊙8a⊙ 连实帱钢 0D 冷轧耶钢 冷轧带材轧机 冷扎丽板 加热护 涂髋层钢板 无链钢管 管材轧机 图115轧钢生产的基本工艺流程
第二章 塑性成形（plastic forming of metal） ❖ 塑性成形的定义 ❖ 塑性成形分类： 轧制、挤压、拉拔、 锻造和冲压等 利用金属在外力作用下产生的 塑性变形，以获得具有一定形 状、尺寸和机械性能的原材料 、毛坯或零件的加工方法。 轧制 轧制(rolling)：金属坯料在两个回转轧辊的 间隙中受压变形，以获得各种产品的加工 方法 02/60
03/60 第二章塑性成形 塑性成形的定义 挤压(extrusion):金属还料在挤压 模内受压被挤出模孔而变形的加工 冬塑性成形分类： 方法。 轧制、挤压、拉拔、 金属坯料与凸模运动方向一致 锻造和冲压等 的，称为正挤压(forward),相反 的称为反挤压(backward)。 不同截面形状的铝合金挤压制品
第二章 塑性成形 ❖ 塑性成形的定义 ❖ 塑性成形分类： 轧制、挤压、拉拔、 锻造和冲压等 挤压(extrusion) ：金属坯料在挤压 模内受压被挤出模孔而变形的加工 方法。 金属坯料与凸模运动方向一致 的，称为正挤压(forward ~) ，相反 的称为反挤压(backward ~) 。 凸模 挤压 03/60 不同截面形状的铝合金挤压制品
04/60 第二章塑性成形 塑性成形的定义 利用金属在外力作用下产生的 塑性成形分类： 塑性变形，以获得具有一定形 轧制、挤压、拉拔、 状、尺寸和机械性能的原材料 锻造和冲压等 、毛坯或零件的加工方法。 拉拔(drawing):将金属坯料拉过拉 拉拔 拔模的模孔而变形的加工方法 拉拔产品：棒材八管材八线材
第二章 塑性成形 ❖ 塑性成形的定义 ❖ 塑性成形分类： 轧制、挤压、拉拔、 锻造和冲压等 利用金属在外力作用下产生的 塑性变形，以获得具有一定形 状、尺寸和机械性能的原材料 、毛坯或零件的加工方法。 拉拔 拉拔(drawing) ：将金属坯料拉过拉 拔模的模孔而变形的加工方法 拉拔产品：棒材＼管材＼线材 04/60

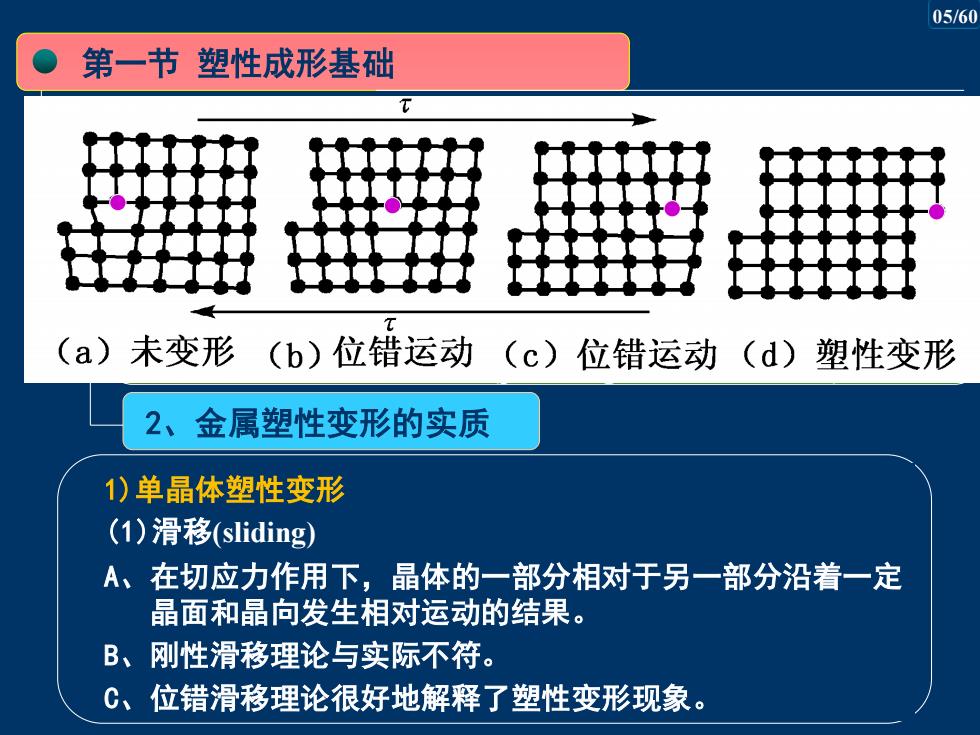

05/60 第一节塑性成形基础 (a)未变形 (b)位错运动 (c)位错运动(d)塑性变形 2、金属塑性变形的实质 1)单晶体塑性变形 (1)滑移(sliding) A、在切应力作用下，晶体的一部分相对于另一部分沿着一定 晶面和晶向发生相对运动的结果。 B、刚性滑移理论与实际不符。 C、位错滑移理论很好地解释了塑性变形现象
一、金属塑性变形的实质 第一节 塑性成形基础 1)弹性变形(elastic deformation) 外力产生的应力小于金属的弹性极限 2)塑性变形(plastic deformation) 外力产生的应力大于金属的弹性极限 3)塑性变形能力：常用延伸率(percentage elongation)和 断面收缩率(percentage reduction of area) 表示。 1、金属的变形 100% 0 0 − = l l l 100% 0 0 − = F F F 2、金属塑性变形的实质 1)单晶体塑性变形 (1)滑移(sliding) A、在切应力作用下，晶体的一部分相对于另一部分沿着一定 晶面和晶向发生相对运动的结果。 B、刚性滑移理论与实际不符。 C、位错滑移理论很好地解释了塑性变形现象。 05/60
