图 第六章 键、花键、无键联接和销联接 0§6—1键联接 0 (一)键联接的功能、分类、结构型式及应用 键是一种标准零件，通常用来实现轴与轮毂之间的 周向固定以传递转矩，有的还能实现轴上零件的轴向固 定或轴向滑动的导向。 。键联接的主要类型有：平键联接、半圆键联接、楔键联 接和切向键联接
第六章 键、花键、无键联接和销联接 §6—l 键 联 接 (一)键联接的功能、分类、结构型式及应用 键是一种标准零件，通常用来实现轴与轮毂之间的 周向固定以传递转矩，有的还能实现轴上零件的轴向固 定或轴向滑动的导向。 键联接的主要类型有：平键联接、半圆键联接、楔键联 接和切向键联接
§61键联接（续)
§6—l 键 联 接（续）

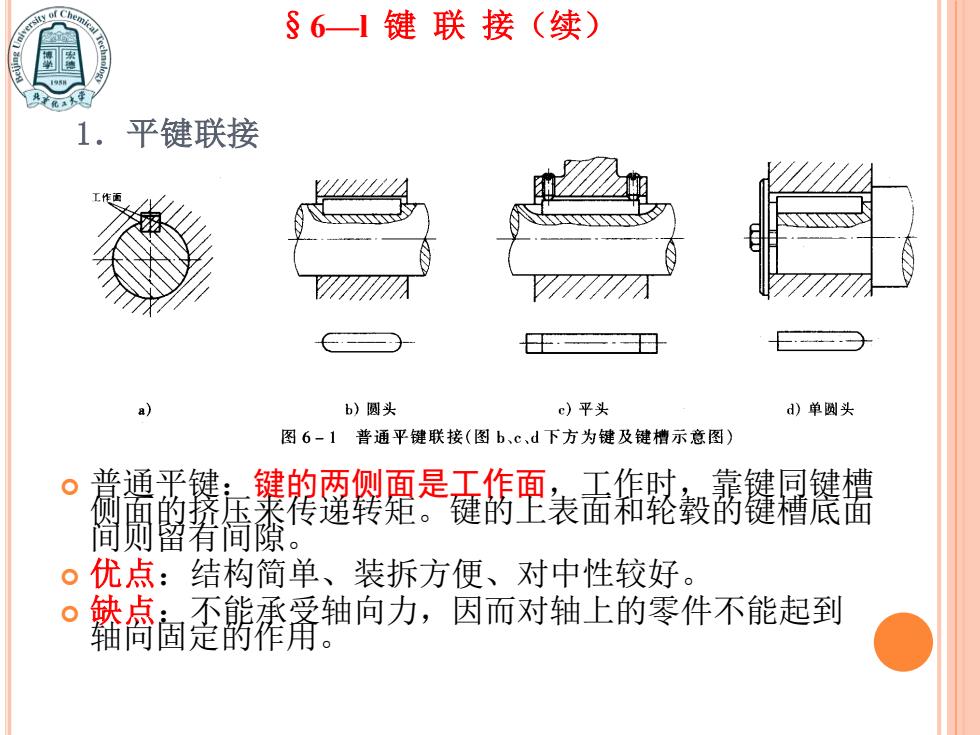

§6一I键联接（续) 图 1.平键联接 王日 a) b)圆头 c)平头 d)单圆头 图6-1普通平键联接（图b、c、d下方为键及键槽示意图） 。普通平键：键的两侧面是工作面，工作时：，靠键同键槽 勤骨然传递书足。进的上衣面和轮毂的键槽】 侧面的挤压 。优点：结构简单、装拆方便、对中性较好。 籍高歪翡希景轴响力，因而对轴上的零件不能起到
1．平键联接 普通平键：键的两侧面是工作面，工作时，靠键同键槽 侧面的挤压来传递转矩。键的上表面和轮毂的键槽底面 间则留有间隙。 优点：结构简单、装拆方便、对中性较好。 缺点：不能承受轴向力，因而对轴上的零件不能起到 轴向固定的作用。 §6—l 键 联 接（续）

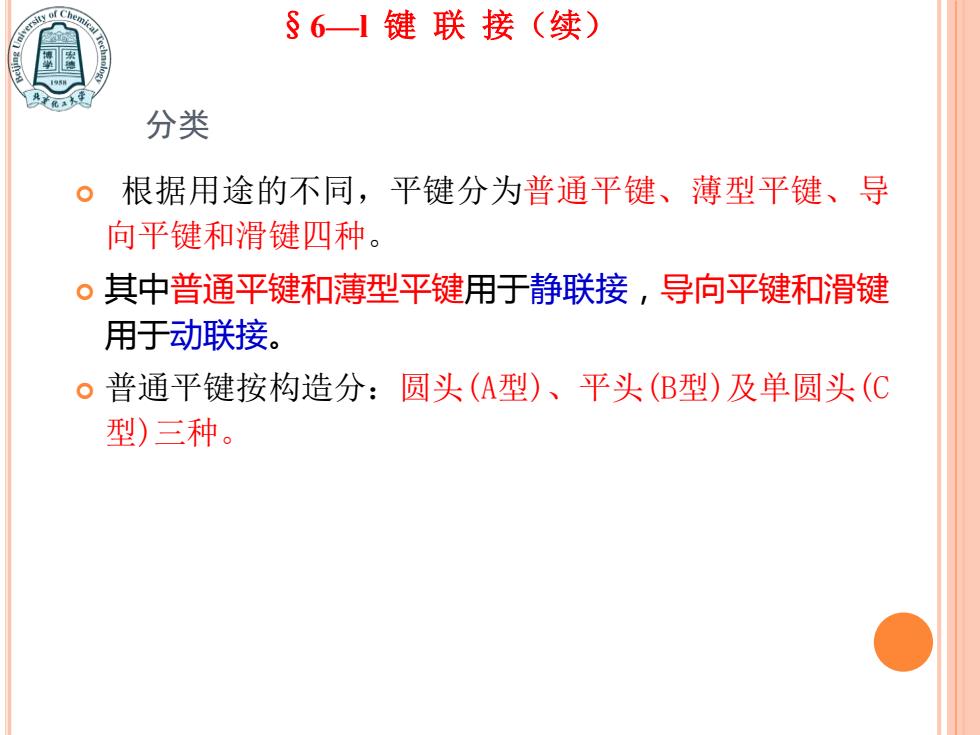

§6」键联接（续) 分类 0 根据用途的不同，平键分为普通平键、薄型平键、导 向平键和滑键四种。 。其中普通平键和薄型平键用于静联接，导向平键和滑键 用于动联接。 。普通平键按构造分：圆头(A型)、平头(B型)及单圆头(C 型)三种
分类 根据用途的不同，平键分为普通平键、薄型平键、导 向平键和滑键四种。 其中普通平键和薄型平键用于静联接，导向平键和滑键 用于动联接。 普通平键按构造分：圆头(A型)、平头(B型)及单圆头(C 型)三种。 §6—l 键 联 接（续）
§6一I键联接（续) 图 圆头平键宜放在 轴上用键槽铣刀 铣出的键槽中， 键在键槽中轴向 固定良好。缺点 是键的头部侧面 与轮毂上的键槽 并不接触，因而 键的圆头部分不 能充分利用，而 且轴上键槽端部 的应力集中较大
圆头平键宜放在 轴上用键槽铣刀 铣出的键槽中， 键在键槽中轴向 固定良好。缺点 是键的头部侧面 与轮毂上的键槽 并不接触，因而 键的圆头部分不 能充分利用，而 且轴上键槽端部 的应力集中较大。 §6—l 键 联 接（续）
