十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开工大军 3.课程的学习方法 (1)在学习理论基础部分-画法几何时要把基本概念理解透彻， 做到融会贯通，灵活应用这些概念和方法进行解题。 ========== (2)为了培养空间形体的图示表达能力，必须对物体进行几何分 析以掌握它在各种相对位置时的图示特点。随着空间形体与平面 图形之间关系的认识不断深化，逐步提高图示能力。 (3)为了培养解决空间问题的图解能力，必须分析已知条件、明 确解题思路提出解题方法和步骤，再进行作图。有的解题可有 多种方法，应选择比较简单的方法进行作图。 (4)绘图和读图能力的培养主要通过一系列的绘图与读图实践。 在实践中逐步掌握绘图与读图方法，以及熟悉制图国家标准等。 (5)要注意培养自学能力。在学中，要循序渐进和抓住重点， 把基本概念、基本理论和基本知识掌握好，然后深入了解有关 理论内容和扩展知识面
3.课程的学习方法 (1)在学习理论基础部分-画法几何时要把基本概念理解透彻, 做到融会贯通,灵活应用这些概念和方法进行解题。 (2)为了培养空间形体的图示表达能力,必须对物体进行几何分 析以掌握它在各种相对位置时的图示特点。随着空间形体与平面 图形之间关系的认识不断深化,逐步提高图示能力。 (3)为了培养解决空间问题的图解能力,必须分析已知条件、明 确解题思路提出解题方法和步骤，再进行作图。有的解题可有 多种方法，应选择比较简单的方法进行作图。 (4)绘图和读图能力的培养主要通过一系列的绘图与读图实践。 在实践中逐步掌握绘图与读图方法，以及熟悉制图国家标准等。 （5）要注意培养自学能力。在学中，要循序渐进和抓住重点， 把基本概念、基本理论和基本知识掌握好，然后深入了解有关 理论内容和扩展知识面
'十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p本用王大军 4.投影方法 04040044.4500n58a0 投影方法的概念 annnnwnsnnnssonaa.nnassnanaaea 点在一个投影面上的投影 A 过空间点A的投射线与投影面P的交 点即为点A在P面上的投影。 点在一个投影面上的投影不能确定 B1 点的空间位置
4. 投影方法 投影方法的概念 A P P B1 B2 B3 过空间点A 的投射线与投影面P 的交 点即为点A 在P 面上的投影。 点在一个投影面上的投影不能确定 点的空间位置。 点在一个投影面上的投影
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山东风工大军 4.投影方法 投影方法的分类 投影方法分中心投影法和平行投影法两种。 投影面 中心投影法 投射线 投射中心 空间物体 物体的中心投影
4. 投影方法 投影方法的分类 投影方法分中心投影法和平行投影法两种。 中心投影法
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p本用王大军 4.投影方法 中心投影法的基本性质 Ba C 投影唯一性
4. 投影方法 中心投影法的基本性质 投影唯一性

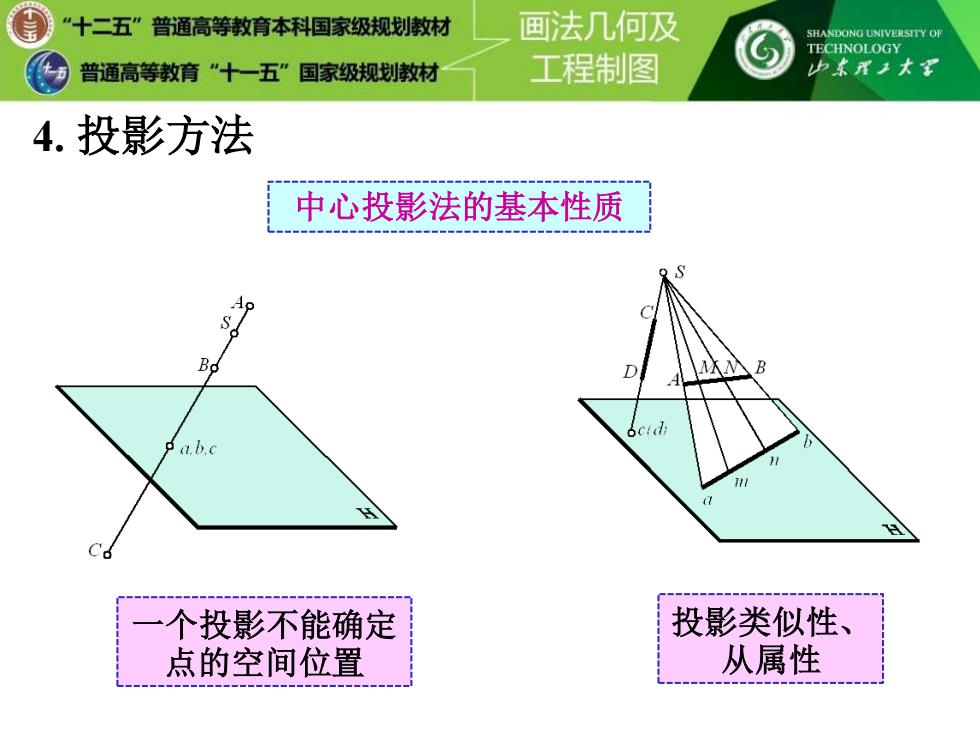

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山东厘王大军 4.投影方法 中心投影法的基本性质 6c:d 个投影不能确定 投影类似性、 点的空间位置 从属性
4. 投影方法 中心投影法的基本性质 一个投影不能确定 点的空间位置 投影类似性、 从属性
