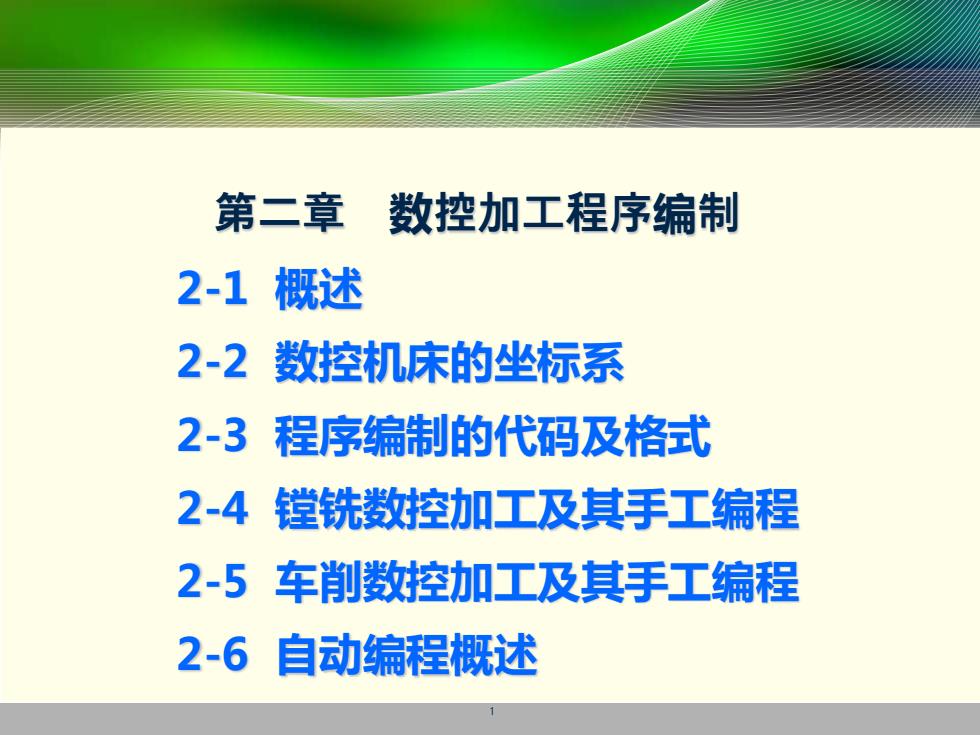

第二章 数控加工程序编制 2-1概述 2-2数控机床的坐标系 2-3程序编制的代码及格式 2-4镗铣数控加工及其手工编程 2-5车削数控加工及其手工编程 2-6自动编程概述
1 第二章 数控加工程序编制 2-1 概述 2-2 数控机床的坐标系 2-3 程序编制的代码及格式 2-4 镗铣数控加工及其手工编程 2-5 车削数控加工及其手工编程 2-6 自动编程概述
第一节概 述
2 第一节 概 述
第一董 撕述 程序编制的基本概念 数控加工程序编制概念 从零件图纸到数控加工指令的有序排列（制成控制介质）的全过程。 根据零件的图形尺寸、工艺过程、工艺参数、机床的运动以及刀具位移 等内容，按照数控机床的编程格式和能识别的语言记录在程序单上，再 按规定把程序单制备成控制介质，变成数控系统能读取的信息，并通过 输入设备送入数控装置。 即将加工的工艺分析、加工顺序、零件轮廓轨迹尺寸、工艺参数（任、S、 )及辅助动作（变速、换刀、冷却液启停、工件夹紧松开等）等，用规定 的文字、数字、符号组成的代码按一定的格式编写加工程序单，并将程 序单的信息变成控制介质的整个过程
3 一. 程序编制的基本概念 1. 数控加工程序编制概念 从零件图纸到数控加工指令的有序排列（制成控制介质）的全过程。 根据零件的图形尺寸、工艺过程、工艺参数、机床的运动以及刀具位移 等内容， 按照数控机床的编程格式和能识别的语言记录在程序单上，再 按规定把程序单制备成控制介质，变成数控系统能读取的信息，并通过 输入设备送入数控装置。 即将加工的工艺分析、加工顺序、零件轮廓轨迹尺寸、工艺参数(f、s、 t)及辅助动作（变速、换刀、冷却液启停、工件夹紧松开等）等，用规定 的文字、数字、符号组成的代码按一定的格式编写加工程序单，并将程 序单的信息变成控制介质的整个过程。 第一节 概述
第一节 述 1.编程方法：手工编程和自动编程 手动编程 定义：整个编程过程由人工完成。对编程人员的 要求高（熟悉数控代码功能、编程规则，具备机械 加工工艺知识和数值计算能力) 适用：①几何形状不太复杂的零件； ②三坐标联动以下加工程序
4 1. 编程方法：手工编程和自动编程 ◼ 手动编程 定义：整个编程过程由人工完成。对编程人员的 要求高（熟悉数控代码功能、编程规则，具备机械 加工工艺知识和数值计算能力） 适用：① 几何形状不太复杂的零件； ② 三坐标联动以下加工程序 第一节 概述

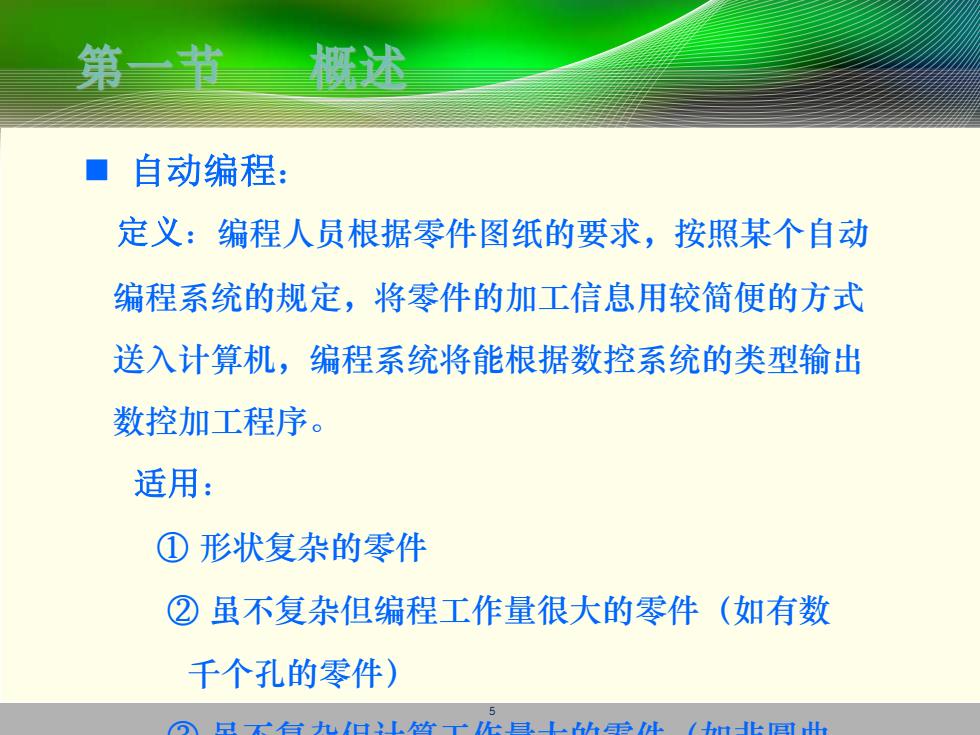

第一节督述 ■自动编程： 定义：编程人员根据零件图纸的要求，按照某个自动 编程系统的规定，将零件的加工信息用较简便的方式 送入计算机，编程系统将能根据数控系统的类型输出 数控加工程序。 适用： ①形状复杂的零件 ②虽不复杂但编程工作量很大的零件（如有数 千个孔的零件) H九上口》L目上H出
5 ◼ 自动编程： 定义：编程人员根据零件图纸的要求，按照某个自动 编程系统的规定，将零件的加工信息用较简便的方式 送入计算机，编程系统将能根据数控系统的类型输出 数控加工程序。 适用： ① 形状复杂的零件 ② 虽不复杂但编程工作量很大的零件（如有数 千个孔的零件） ③ 虽不复杂但计算工作量大的零件（如非圆曲 第一节 概述
