第二章数控加工工艺 ※数控加工工艺内容的选择 兴数控加工工艺性分析 兴数控加工工艺路线的设计
第二章 数控加工工艺 数控加工工艺内容的选择 数控加工工艺性分析 数控加工工艺路线的设计
2.1数控加工工艺特点与加工工序 2.1.1数控加工工艺内容要求更加具体、详细 普通加工工艺 许多具体工艺问题，如工步的划分与安排、刀具的几何形状与尺 寸、走刀路线、加工余量、切削用量等，在很大程度上由操作人员 根据实际经验和习惯自行考虑和决定，一般无须工艺人员在设计工 艺规程时进行过多的规定，零件的尺寸精度也可由试切保证。 数控加工工艺 所有工艺问题必须事先设计和安排好，并编入加工程序中。数控 工艺不仅包括详细的切削加工步骤，还包括工夹具型号、规格、切 削用量和其它特殊要求的内容，以及标有数控加工坐标位置的工序 图等。在自动编程中更需要确定详细的各种工艺参数
2.1.1数控加工工艺内容要求更加具体、详细 许多具体工艺问题，如工步的划分与安排、刀具的几何形状与尺 寸、走刀路线、加工余量、切削用量等，在很大程度上由操作人员 根据实际经验和习惯自行考虑和决定，一般无须工艺人员在设计工 艺规程时进行过多的规定，零件的尺寸精度也可由试切保证。 所有工艺问题必须事先设计和安排好，并编入加工程序中。数控 工艺不仅包括详细的切削加工步骤，还包括工夹具型号、规格、切 削用量和其它特殊要求的内容，以及标有数控加工坐标位置的工序 图等。在自动编程中更需要确定详细的各种工艺参数。 普通加工工艺 数控加工工艺 2.1 数控加工工艺特点与加工工序
5 数控加工工艺要求更严密、精确 普通加工工艺 加工时可以根据加工过程中出现的问题比较自由地 进行人为调整。 数控加工工艺 自适应性较差，加工过程中可能遇到的所有问题必 须事先精心考虑，否则导致严重的后果
数控加工工艺要求更严密、精确 普通加工工艺 数控加工工艺 加工时可以根据加工过程中出现的问题比较自由地 进行人为调整。 自适应性较差，加工过程中可能遇到的所有问题必 须事先精心考虑，否则导致严重的后果

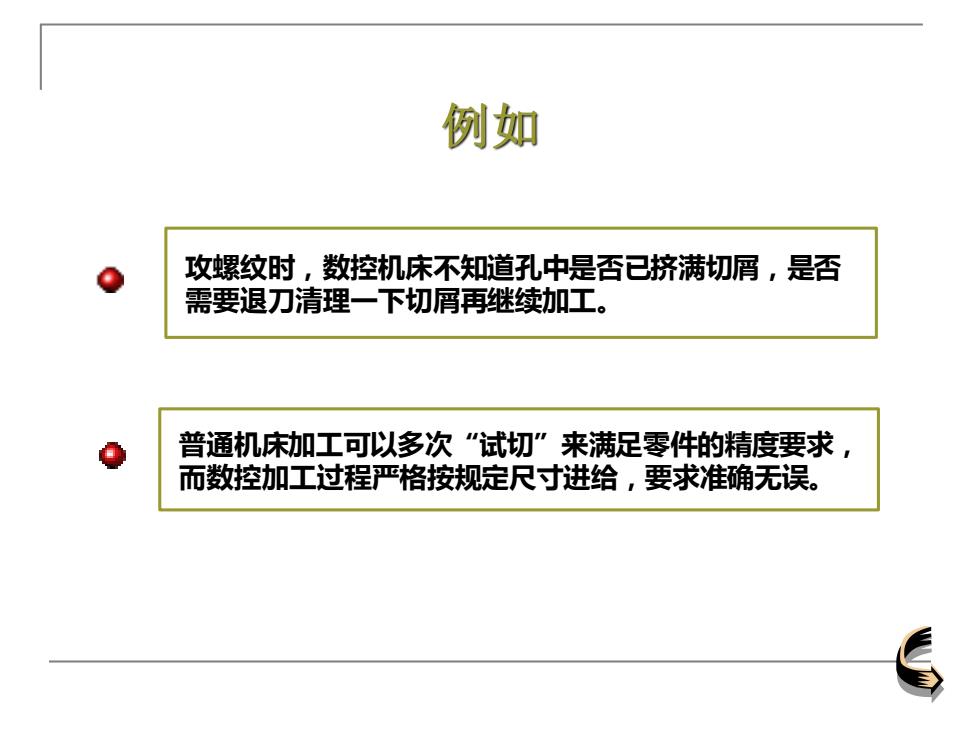

例如 攻螺纹时，数控机床不知道孔中是否已挤满切屑，是否 需要退刀清理一下切屑再继续加工。 普通机床加工可以多次“试切”来满足零件的精度要求 而数控加工过程严格按规定尺寸进给，要求准确无误
攻螺纹时，数控机床不知道孔中是否已挤满切屑，是否 需要退刀清理一下切屑再继续加工。 普通机床加工可以多次“试切”来满足零件的精度要求， 而数控加工过程严格按规定尺寸进给，要求准确无误。 例如

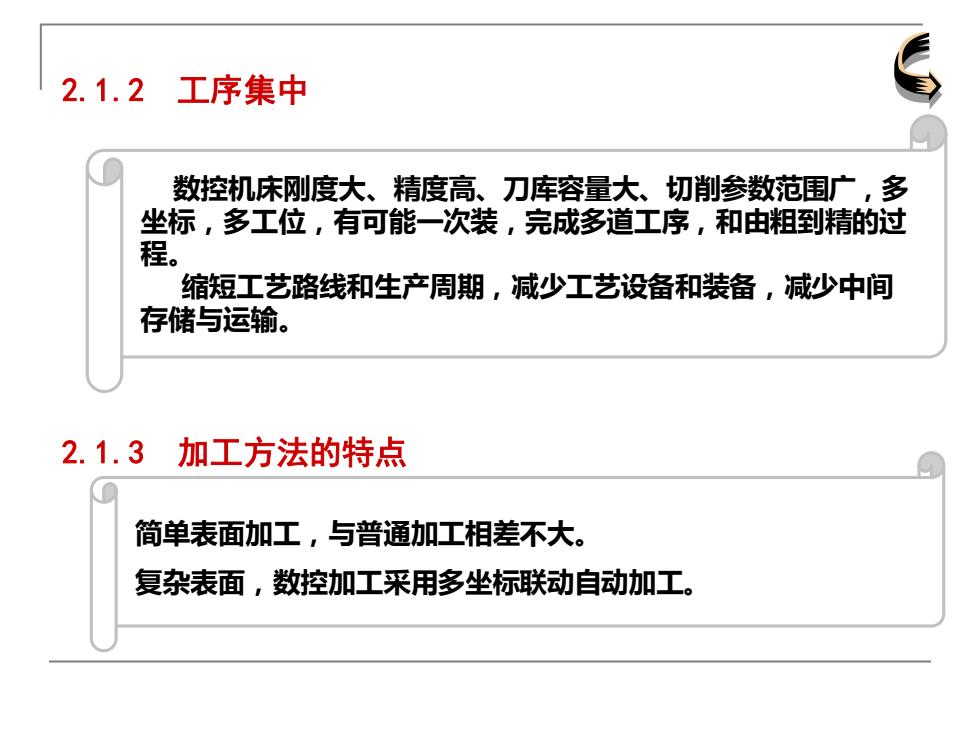

2.1.2工序集中 数控机床刚度大、精度高、刀库容量大、切削参数范围广，多 坐标，多工位，有可能一次装，完成多道工序，和由粗到精的过 程。 缩短工艺路线和生产周期，减少工艺设备和装备，减少中间 存储与运输。 2.1.3加工方法的特点 简单表面加工，与普通加工相差不大。 复杂表面，数控加工采用多坐标联动自动加工
2.1.2 工序集中 数控机床刚度大、精度高、刀库容量大、切削参数范围广，多 坐标，多工位，有可能一次装，完成多道工序，和由粗到精的过 程。 缩短工艺路线和生产周期，减少工艺设备和装备，减少中间 存储与运输。 简单表面加工，与普通加工相差不大。 复杂表面，数控加工采用多坐标联动自动加工。 2.1.3 加工方法的特点
