机械已D基础 二维与三维 机械CAD基础2014第六讲 精确绘图及图案填充 中国石油大学机电学院www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 机械CAD基础2014 第六讲 精确绘图及图案填充
机械☑纪基础 二维与三维 ~、精确绘图方法 使用辅助工具用于精确定位及辅助作图来提高作 图速度。 (一)辅助定位 1.GRID(栅格)豳：屏幕上设置栅格 所谓栅格就是在屏幕上显示的一些指定位置上的 小点，以便帮助用户定位对象。 可以直接输入命令；也可以按F7;也可以按状态 栏GRD按钮圃，右击该按钮可以出现对话框，进行栅 格设置。 *栅格间距不能太小，否则将无法显示 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 一、精确绘图方法 使用辅助工具用于精确定位及辅助作图来提高作 图速度。 （一）辅助定位 1. GRID （栅格） ：屏幕上设置栅格 所谓栅格就是在屏幕上显示的一些指定位置上的 小点，以便帮助用户定位对象。 可以直接输入命令；也可以按F7；也可以按状态 栏GRID按钮 ，右击该按钮可以出现对话框，进行栅 格设置。 *栅格间距不能太小，否则将无法显示
机械已D基础 二维与三维 2.SNAP(捕捉)道屏幕上设置捕捉 控制光标移动的间距，与栅格的特性类似，但它 是不可见的，光标只能停留在间距点上。 可以直接输入命令；可以按F9;可以按下边SNAP 按钮画，右击该按钮可以出现对话框，进行捕捉设置。 3.ORTHO(正交模式)正交模式 可用按F8或ORTHO按钮控制开关，可画水平线 或垂直线。 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 2. SNAP （捕捉） 屏幕上设置捕捉 控制光标移动的间距，与栅格的特性类似，但它 是不可见 的，光标只能停留在间距点上。 可以直接输入命令；可以按F9；可以按下边SNAP 按钮 ，右击该按钮可以出现对话框，进行捕捉设置。 3. ORTHO （正交模式） 正交模式 可用按F8或ORTHO按钮 控制开关，可画水平线 或垂直线

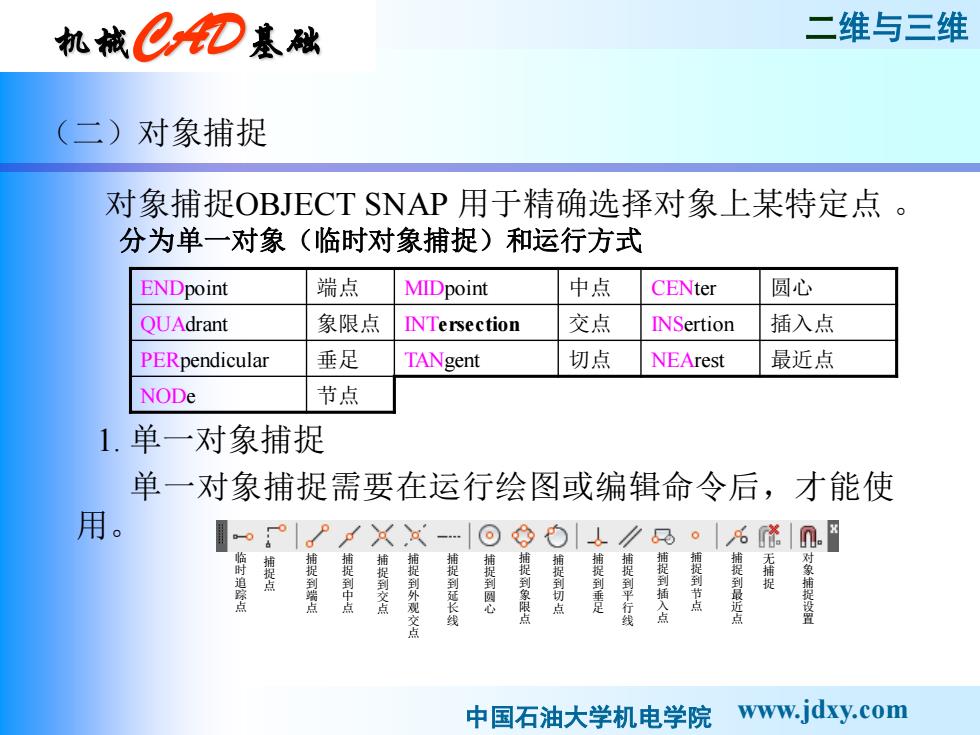

机械☑纪基础 二维与三维 (二)对象捕捉 对象捕捉OBJECT SNAP用于精确选择对象上某特定点。 分为单一对象（临时对象捕捉）和运行方式 ENDpoint 端点 MIDpoint 中点 CENter 圆心 QUAdrant 象限点 INTersection 交点 INSertion 插入点 PERpendicular 垂足 TANgent 切点 NEArest 最近点 NODe 节点 1.单一对象捕捉 单一对象捕捉需要在运行绘图或编辑命令后，才能使 用。 白↓品。元能n网 追踪点 辅捉到交点 到延长线 提到圆心 到象限点 到切点 到平行线 捉设置 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 （二）对象捕捉 对象捕捉OBJECT SNAP 用于精确选择对象上某特定点 。 1. 单一对象捕捉 单一对象捕捉需要在运行绘图或编辑命令后，才能使 用。 ENDpoint 端点 MIDpoint 中点 CENter 圆心 QUAdrant 象限点 INTersection 交点 INSertion 插入点 PERpendicular 垂足 TANgent 切点 NEArest 最近点 NODe 节点 分为单一对象（临时对象捕捉）和运行方式 临 时 追 踪 点 捕 捉 点 捕 捉 到 端 点 捕 捉 到 中 点 捕 捉 到 交 点 捕 捉 到 外 观 交 点 捕 捉 到 延 长 线 捕 捉 到 圆 心 捕 捉 到 象 限 点 捕 捉 到 切 点 捕 捉 到 垂 足 捕 捉 到 平 行 线 捕 捉 到 插 入 点 捕 捉 到 节 点 捕 捉 到 最 近 点 无 捕 捉 对 象 捕 捉 设 置
机械已D基础 二维与三维 2.运行方式捕捉☐ 运行方式捕捉可通过状态栏中对象捕捉按钮☐设置。系统 默认为激活状态。 画图过程中会自动捕捉事先已设置的目标。 设置的方法：将鼠标移到状态栏按钮口位置，单击鼠标右 键，弹出快捷菜单，单击【设置(S)】，启动草图设置对话 框，可以勾选捕捉方式前的复选框，设置相应的捕捉方式。 按F3可以打开捕捉设置；也可以敲命令的同时敲捕捉命令， 如，LNE回车，NT回车。 中国石油大学机电学院 www.jdxy.com
中国石油大学机电学院 www.jdxy.com 机械CAD基础 二维与三维 2. 运行方式捕捉 运行方式捕捉可通过状态栏中对象捕捉按钮 设置。系统 默认为激活状态。 画图过程中会自动捕捉事先已设置的目标。 设置的方法：将鼠标移到状态栏按钮 位置，单击鼠标右 键，弹出快捷菜单，单击【设置（S）】，启动草图设置对话 框，可以勾选捕捉方式前的复选框，设置相应的捕捉方式。 按F3可以打开捕捉设置；也可以敲命令的同时敲捕捉命令， 如，LINE回车，INT回车
