SolidWorks 第三章零件的特征及造型 在SolidWorks中特征造型是以草图的形体与尺寸为依据，通 过"拉伸”、“旋转”、"扫描”、 “放样”等工具将二维草图 转换为三维实体，然后进行"切除”、 “圆角”、"钻孔”等操 作，最后通过“拔模”、抽壳等完成零件模型。 合理地应用特征 工具，可以绘制各种复杂的零件造型。 3.1特征的创建 一、参考几何体特征 在参考几何特征创建过程中，需要用到"参考几何”工具栏， 如图所示。 父婆准面 基准轴 上坐标系
www.solidworks.com 在SolidWorks 中特征造型是以草图的形体与尺寸为依据，通 过“拉伸” 、 “旋转” 、 “扫描” 、 “放样”等工具将二维草图 转换为三维实体，然后进行“切除” 、 “圆角” 、 “钻孔”等操 作，最后通过“拔模” 、抽壳等完成零件模型。合理地应用特征 工具，可以绘制各种复杂的零件造型。 3.1 特征的创建 一、参考几何体特征 在参考几何特征创建过程中，需要用到“参考几何”工具栏， 如图所示。 第三章 零件的特征及造型
SolidWorks 第三章零件的特征及造型 1、创建基准面 ◇基谁面 新建一个零件后，系统缺省创 ×)? 建三个基准平面，即前视，上视 选择但) ,右视。还提供了多种类型基准 面的创建功能。 图喝 前视基准面 鸣零件1 通过直线/点L) 中风注解 田◇设计活页夹 右视基准面 B 点和平行面您) 由可实体1) 三材质朱指定) 中购光源与相机 G 90.00deg 日 父前视基雅面 淮面 父上视基准面 10.00mm 父右视基准面 日 原点 出@拉伸1 垂直于曲线) 中园拉伸2 书筋1 曲面切平面⑤)
www.solidworks.com 1、创建基准面 新建一个零件后，系统缺省创 建三个基准平面，即前视，上视 ，右视。还提供了多种类型基准 面的创建功能。 第三章 零件的特征及造型

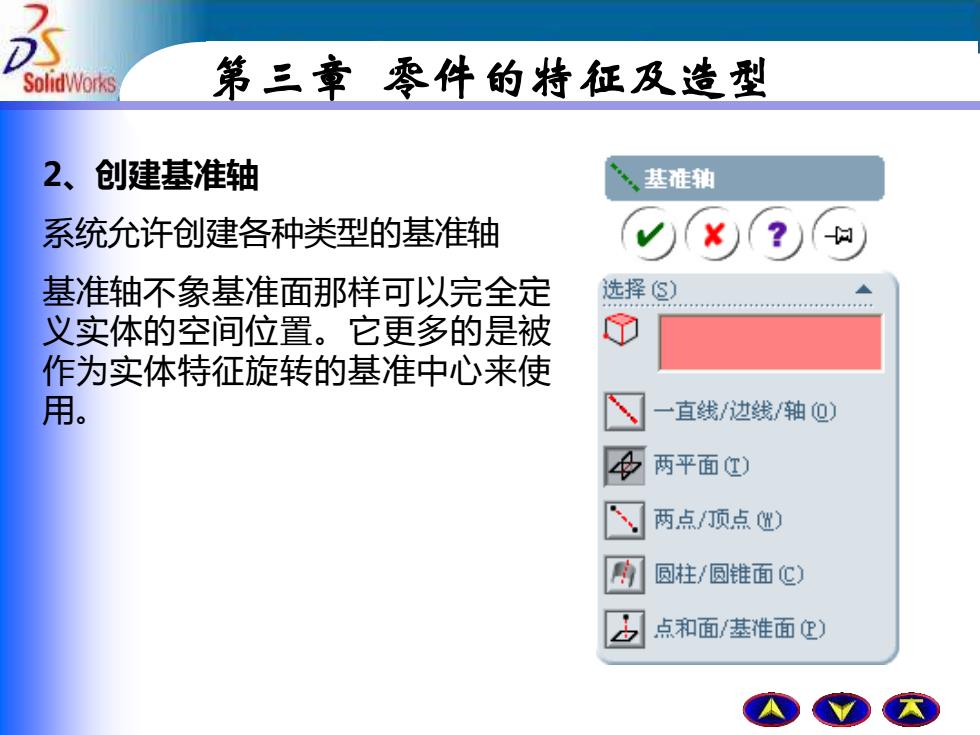

SolidWorks 第三章零件的特征及造型 2、创建基准轴 基准轴 系统允许创建各种类型的基准轴 基准轴不象基准面那样可以完全定 选择⑤) 义实体的空间位置。它更多的是被 作为实体特征旋转的基准中心来使 用。 ·直线/边线/轴0) 两平面①) 两点/顶点出) 商 圆柱/圆锥面C) 点和面/基准面心)
www.solidworks.com 2、创建基准轴 系统允许创建各种类型的基准轴 基准轴不象基准面那样可以完全定 义实体的空间位置。它更多的是被 作为实体特征旋转的基准中心来使 用。 第三章 零件的特征及造型

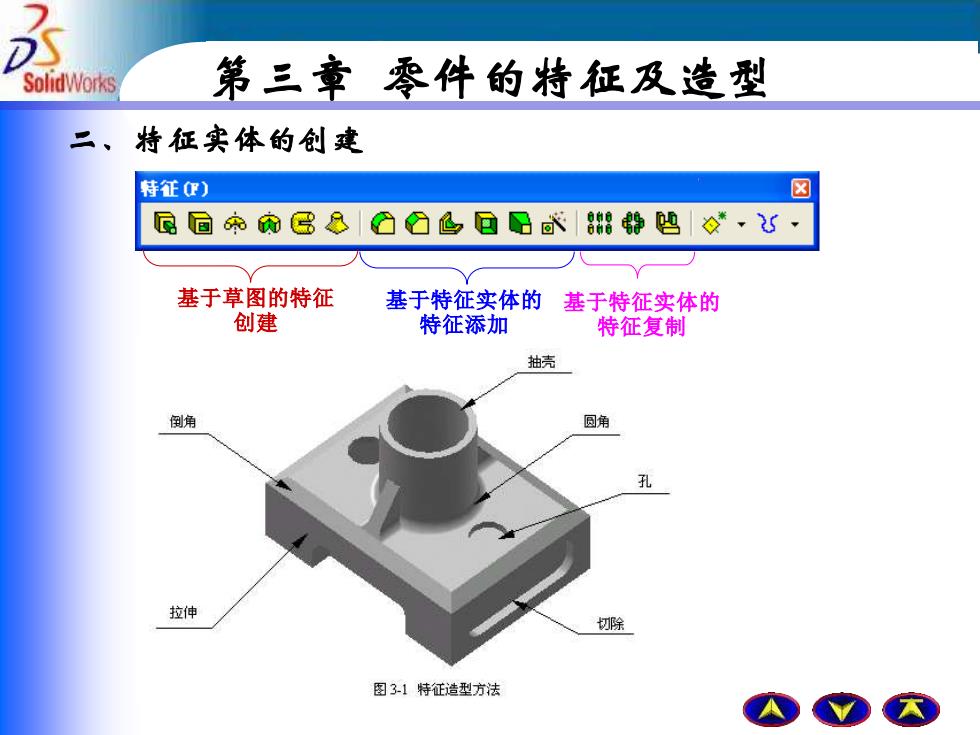

SolidWorks 第三章零件的特征及造型 二、特征实体的创建 特征) ☒ 同同命网G8⑦色回品船静吗女，G 基于草图的特征 基于特征实体的基于特征实体的 创建 特征添加 特征复制 抽壳 倒角 圆角 拉伸 切除 图31特征造型方法
www.solidworks.com 二、特征实体的创建 第三章 零件的特征及造型 基于草图的特征 创建 基于特征实体的 特征添加 基于特征实体的 特征复制
SolidWorks 第三章零件的特征及造型 实体特征绘制的简单流程： 1、进行草图的绘制，并确定草图绘制的合理性。 2、在特征工具栏中，利用"拉伸”、 “旋转”、"扫描”、 放样”等工具完成特征实体造型的初步绘制，不同的草图图形 将决定系统是否允许使用上述操作工具： ★如果草图中仅仅只是一个完整的草图形体，如圆、矩形或直线与它们的 组合，而没有中心线时，系统只允许使用"拉伸”工具。 大如果草图具有中心线元素时，系统允许使用“拉伸”和“旋转”工具。 ★上述两种情况都是基于一个草图而言的。如果绘制了两个以上的不同的 草图，系统将允许使用“扫描”、“放样”工具。 3、用“选择”工具选取特征实体的一个面，作为新的基准面， 绘制新的草图实体
www.solidworks.com 实体特征绘制的简单流程： 1、进行草图的绘制，并确定草图绘制的合理性。 2、在特征工具栏中，利用“拉伸” 、 “旋转” 、 “扫描” 、 “ 放样”等工具完成特征实体造型的初步绘制，不同的草图图形 将决定系统是否允许使用上述操作工具： ★ 如果草图中仅仅只是一个完整的草图形体，如圆、矩形或直线与它们的 组合，而没有中心线时，系统只允许使用“拉伸”工具。 ★ 如果草图具有中心线元素时，系统允许使用“拉伸”和“旋转”工具。 ★ 上述两种情况都是基于一个草图而言的。如果绘制了两个以上的不同的 草图，系统将允许使用 “扫描” 、 “放样”工具。 3、用“选择”工具选取特征实体的一个面，作为新的基准面， 绘制新的草图实体。 第三章 零件的特征及造型
