SolidWorks 螺纹 竖直管 水嘴 水平管 图12-1水龙头结构模型
www.solidworks.com 水平管 螺纹 竖直管 水嘴 图12-1 水龙头结构模型
SolidWorks 第三章零件的特征及造型 12、扫描特征 ②扫描凸台)和 0 @描切除)工具，是沿着一条路径移动 轮廓来生成基体、凸台、切除或曲面。它是基于两个草图进行 操作。 8 R20 式5 10 头0 70
www.solidworks.com 12、扫描特征 （扫描凸台）和 （扫描切除） 工具，是沿着一条路径移动 轮廓来生成基体、凸台、切除或曲面。它是基于两个草图进行 操作。 第三章 零件的特征及造型
SolidWorks 第三章零件的特征及造型 扫描应遵守的规则： ★对于基体或凸台扫描特征轮廓（截面)必须是闭环的。路径 可以是开环的，也可以是闭环的。 ★路径可以是一张草图中包含的一组草图曲线、一条曲线或一 组模型边线，路径的起点必须位于轮廓的某基准面上，引导线 的起点必须在截面的边线上。 ★不论是截面、路径或所形成的实体，都不能出现自相交叉的 情况
www.solidworks.com 扫描应遵守的规则： ★ 对于基体或凸台扫描特征轮廓（截面）必须是闭环的。路径 可以是开环的，也可以是闭环的。 ★ 路径可以是一张草图中包含的一组草图曲线、一条曲线或一 组模型边线，路径的起点必须位于轮廓的某基准面上，引导线 的起点必须在截面的边线上。 ★ 不论是截面、路径或所形成的实体，都不能出现自相交叉的 情况， 第三章 零件的特征及造型

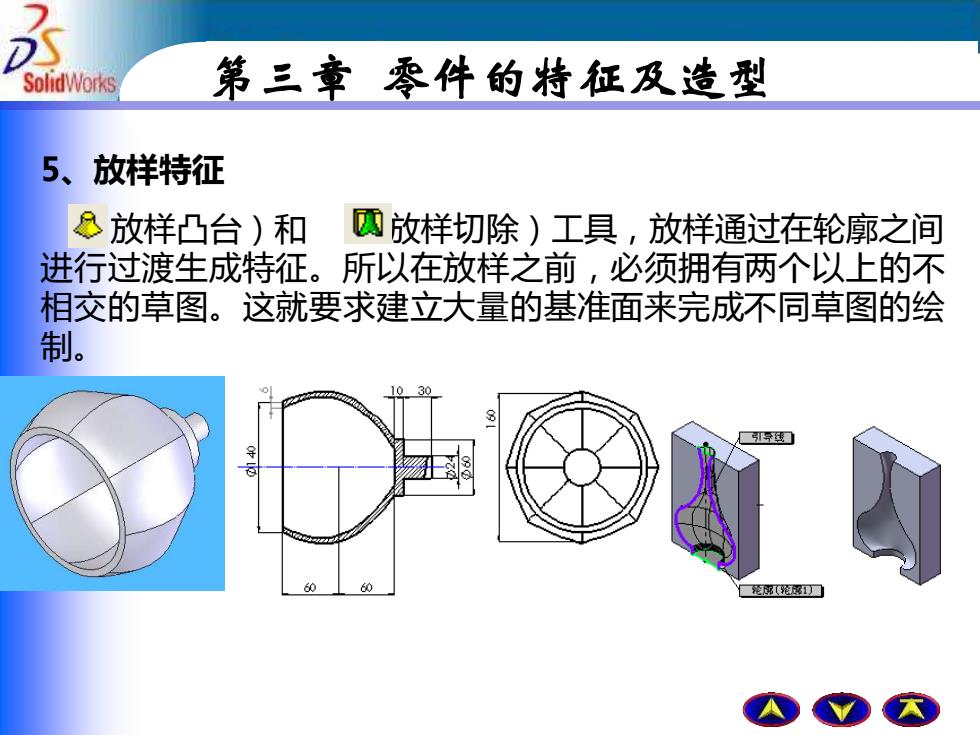

SolidWorks 第三章零件的特征及造型 5、放样特征 8放样凸台)和 圆放样切除)工具，1 放样通过在轮廓之间 进行过渡生成特征。所以在放样之前，必须拥有两个以上的不 相交的草图。这就要求建立大量的基准面来完成不同草图的绘 制。 (笼☐
www.solidworks.com 5、放样特征 （放样凸台）和 （放样切除）工具，放样通过在轮廓之间 进行过渡生成特征。所以在放样之前，必须拥有两个以上的不 相交的草图。这就要求建立大量的基准面来完成不同草图的绘 制。 第三章 零件的特征及造型
SolidWorks 第三章零件的特征及造型 3.3特征的编辑 系统允许您对已生成的特征（包括特征阵列和镜像）进行修改 和删除。 一、特征修改： 方法一：进入特征编辑状态或草图编辑状态，类似特征创建过程，进行 特征各类参数和草图的修改 方法二：通过直接改变特征和草图的尺寸值来驱动特征的改变 改 80.00mm
www.solidworks.com 第三章 零件的特征及造型 3.3 特征的编辑 系统允许您对已生成的特征（包括特征阵列和镜像）进行修改 和删除。 一、特征修改： 方法一：进入特征编辑状态或草图编辑状态，类似特征创建过程，进行 特征各类参数和草图的修改 方法二：通过直接改变特征和草图的尺寸值来驱动特征的改变
