组成可逆电池的必要条件 Zn(s)ZnSO4HCIAgCI(s)Ag(s) 作原电池 (-)Zn(s)→Zn2++2e (+2AgCI(s)+2e->2Ag(s)+2CI 净反应 Zn(s)+2AgCl(s)->2Ag(s)+2CI-+Zn2 作电解池 阴极： Zn2++2e→Zn(S) 阳极 2Ag(s)+2CI->2AgCI(s)+2e 净反应：2Ag(S)+ZnCl2→Zn(S)+2AgCl(s)
净反应： 2Ag(s) ZnCl Zn(s) 2AgCl(s) + ⎯⎯→ + 2 作电解池 阴极： 阳极 作原电池 Zn(s)|ZnSO4 ||HCl|AgCl(s) | Ag(s) 组成可逆电池的必要条件 2 ( ) Zn(s) Zn 2e + − − ⎯⎯→ + ( ) 2AgCl(s) 2e 2Ag(s) 2Cl − − + + ⎯⎯→ + 净反应 2 Zn(s) 2AgCl(s) 2Ag(s) 2Cl Zn − + + ⎯⎯→ + + 2 Zn 2e Zn(s) + − + ⎯⎯→ 2Ag(s) 2Cl 2AgCl(s) 2e − − + ⎯⎯→ +
丹尼尔(Daniel))电池 放电时： Zn-):Zn→Zn2++2e 充电时： Cu(+):Cu2++2e→Cu A 电池反应： Zn+Cu2+→Zn2++Cu Zn(+):Zn2++2e→Zn Cu(-):Cu→Cu2++2e Zn Cu 电池反应： Cu Zn2++Cu→Zn+Cu2+ Zn ZnS04 CuS04 ZnS04 CuS04
放电时: Zn (+) ： Zn2+ + 2e-→ Zn Cu (-) ： Cu → Cu2+ + 2e- 电池反应： Zn2+ + Cu → Zn + Cu2+ Zn (-)： Zn →Zn2+ + 2eCu(+)： Cu2+ + 2e- →Cu 电池反应： Zn + Cu2+ →Zn2+ + Cu 充电时: 丹尼尔（Daniel）电池 A - + Zn Cu ZnSO4 CuSO4 A V Zn Cu ZnSO4 CuSO4 - +
可逆电极的类型 (1)第一类电极 金属与其阳离子组成的电极 氢电极 氧电极 X X 卤素电极 汞齐电极 (2)第二类电极 金属-难溶盐及其阴离子组成的电极 金属-氧化物电极 (3)第三类电极 氧化-还原电极
金属与其阳离子组成的电极 氢电极 氧电极 卤素电极 汞齐电极 金属-难溶盐及其阴离子组成的电极 金属-氧化物电极 氧化-还原电极 ⑴第一类电极 ⑵第二类电极 ⑶第三类电极 可逆电极的类型

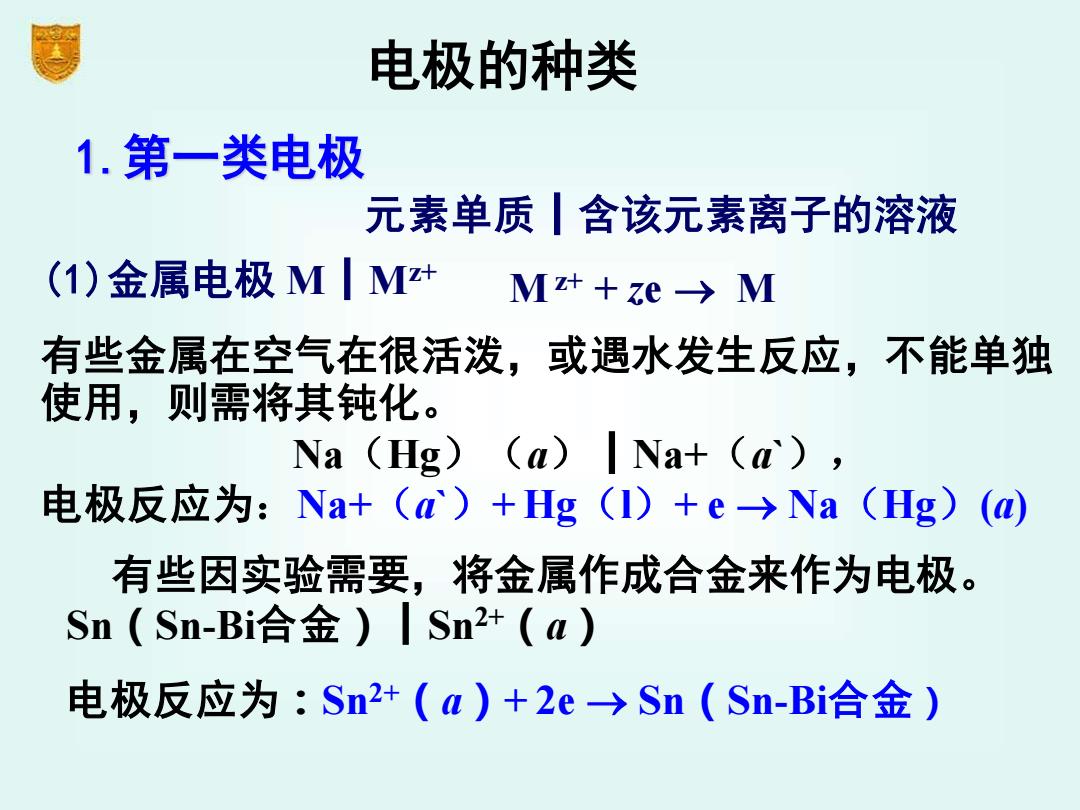

电极的种类 1.第一类电极 元素单质」含该元素离子的溶液 (1)金属电极MM+ Mz++ze→M 有些金属在空气在很活泼，或遇水发生反应，不能单独 使用，则需将其钝化 Na (Hg)(a)Na+(a), 电极反应为：Na+(a)+Hg(I)+e→Na(Hg)(o) 有些因实验需要，将金属作成合金来作为电极。 Sn(Sn-Bi合金)ISn2+（a) 电极反应为：Sn2+（a)+2e→Sn（Sn-Bi合金)
1.第一类电极 元素单质┃含该元素离子的溶液 (1)金属电极 M┃Mz+ M z+ + ze → M 有些因实验需要，将金属作成合金来作为电极。 Sn（Sn-Bi合金）┃Sn2+（a） 电极反应为：Sn2+（a）+ 2e → Sn（Sn-Bi合金） 电极的种类 有些金属在空气在很活泼，或遇水发生反应，不能单独 使用，则需将其钝化。 Na（Hg）（a）┃Na+（a `）， 电极反应为：Na+（a `）+ Hg（l）+ e → Na（Hg）(a)

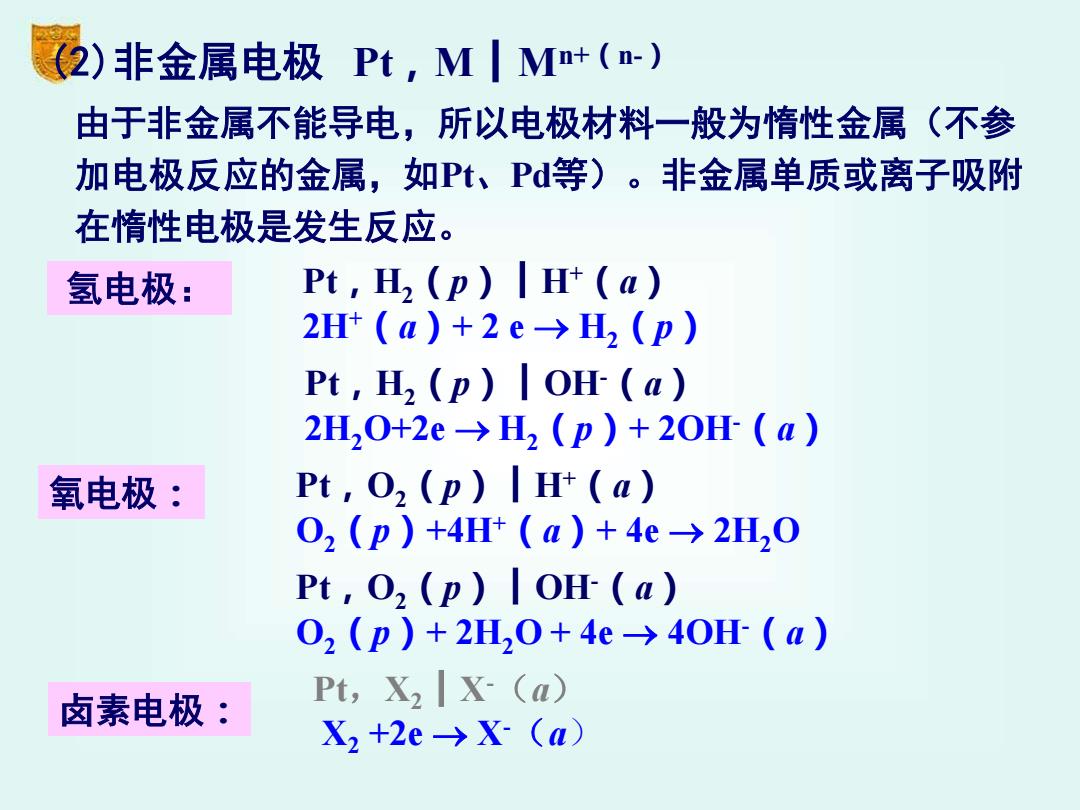

(2)非金属电极Pt,M|M+(m-) 由于非金属不能导电，所以电极材料一般为惰性金属（不参 加电极反应的金属，如Pt、Pd等)。非金属单质或离子吸附 在惰性电极是发生反应。 氢电极： Pt,H2(p)|Ht（a) 2Ht(a)+2e→H2（p) Pt,H2（p)IOH(a) 2H20+2e-→H2（p)+20H（a) 氧电极： Pt,O2（p)IH+(a) 02(p)+4Ht（a)+4e→2H,0 Pt,02（p)|OH(a) 02（p)+2H0+4e→40H（a) 卤素电极： Pt,X2 X (a) X2+2e→X(a)
(2)非金属电极 Pt，M┃Mn+（n-） 由于非金属不能导电，所以电极材料一般为惰性金属（不参 加电极反应的金属，如Pt、Pd等）。非金属单质或离子吸附 在惰性电极是发生反应。 Pt，H2（p）┃H+（a） 2H+（a）+ 2 e → H2（p） 氢电极： Pt，H2（p）┃OH-（a） 2H2O+2e → H2（p）+ 2OH-（a） 氧电极： Pt，O2（p）┃H+（a） O2（p）+4H+（a）+ 4e → 2H2O Pt，O2（p）┃OH-（a） O2（p）+ 2H2O + 4e → 4OH-（a） 卤素电极： Pt，X2┃X-（a） X2 +2e → X-（a）
