”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 1.2尺规绘图 1.2.1绘图工具和仪器的使用方法 圆规和分规
圆规和分规 1.2 尺规绘图 1.2.1 绘图工具和仪器的使用方法

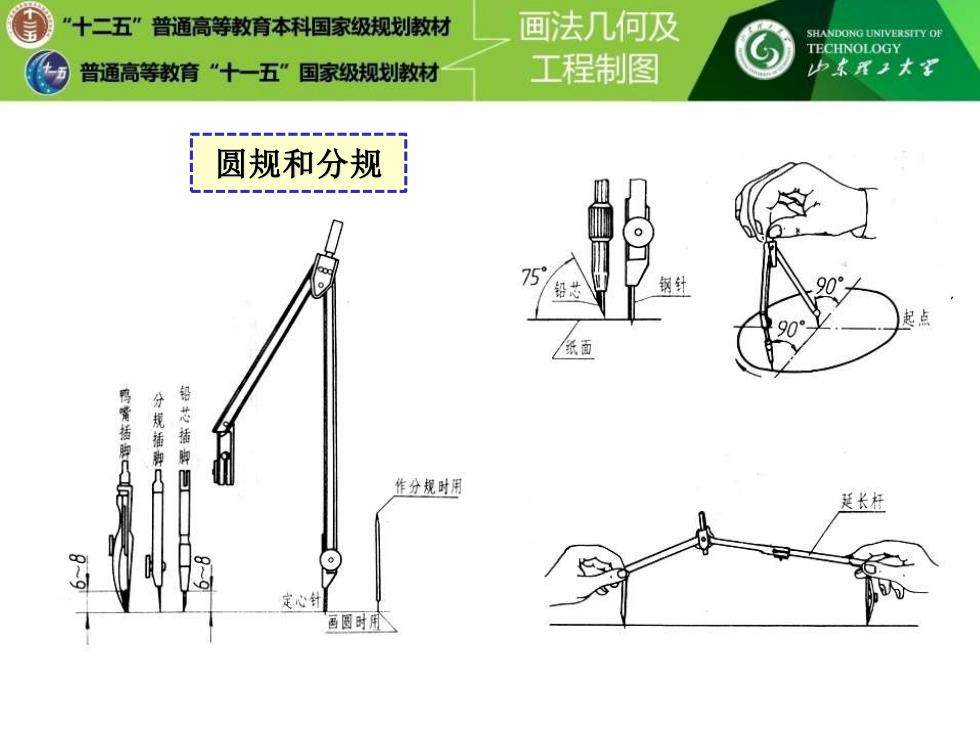

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 圆规和分规 75 钢针 90 纸面 鸭嘴插脚八（行 分规插脚 铅芯插脚 作分规时用 廷长杆 定心 西图时
圆规和分规
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 圆规上铅芯的削法和形状 0.6-0.8 0.6 p
圆规上铅芯的削法和形状

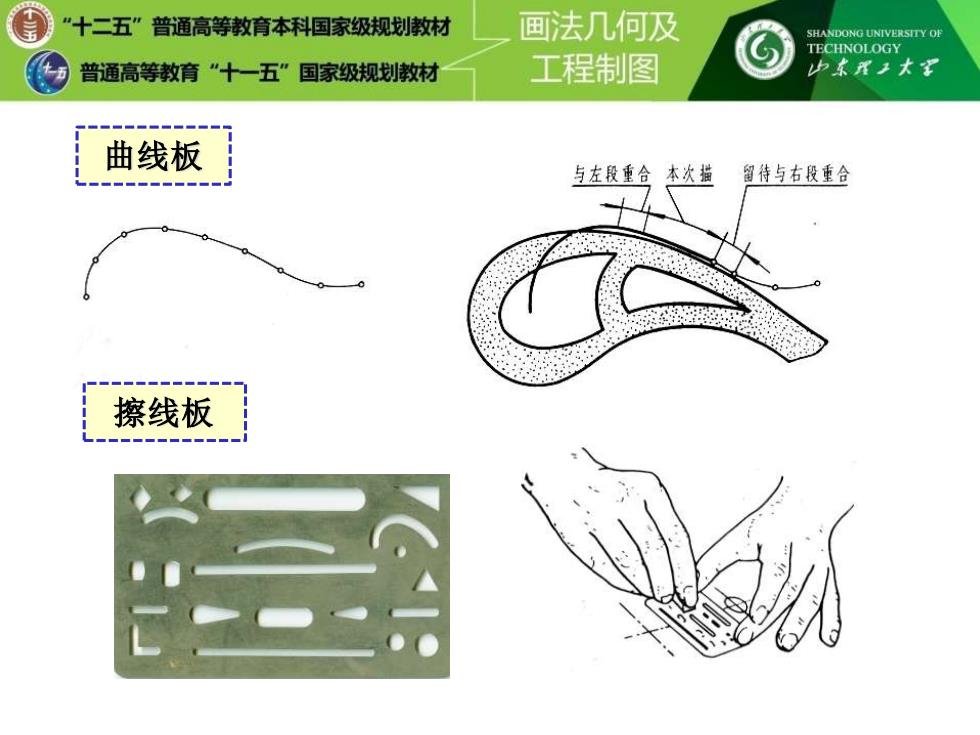

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 曲线板 与左段重合本次描 留待与右段重合 擦线板
曲线板 擦线板

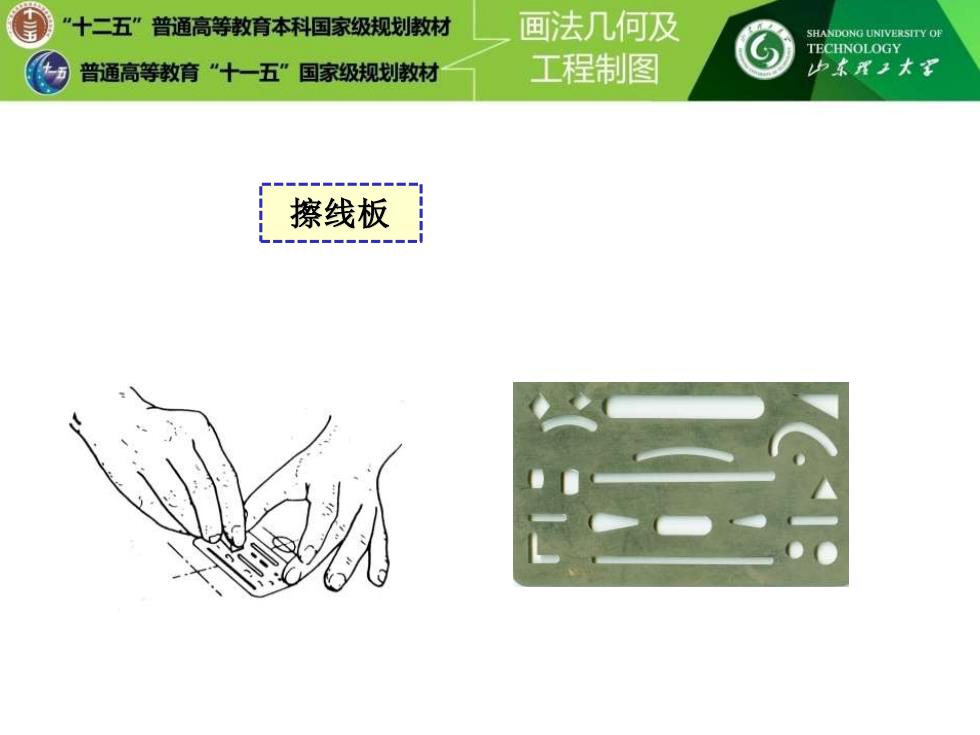

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大到 擦线板
擦线板
