3.相关规定 ★尺寸界线 ◆细实线 由图形轮廓线、轴线或对称中心线处引出 也可利用它们作尺寸界线 2X12 9.0 中2432 14 15 20 50 45
★ 尺寸界线 ◆ 细实线 由图形轮廓线、轴线或对称中心线处引出 也可利用它们作尺寸界线 3. 相关规定
尺寸界线应垂直尺寸线 必要时才允许倾斜 光滑过渡处标注尺寸 须用细实线将轮廓线延长 从交点处引出尺寸界线
◆ 尺寸界线应垂直尺寸线 必要时才允许倾斜 ◆ 光滑过渡处标注尺寸 须用细实线将轮廓线延长 从交点处引出尺寸界线
★尺寸线 ◆ 细实线 ≈6b 终端形式 箭头：长≥6b 宽=b b一—粗实线宽 斜线： 细实线 斜线高=字高 尺寸线⊥尺寸界线 用在建筑图中 ◆同一图中只能采用一种尺寸线终端 ◆尺寸线必须与所标注线段平行 ◆ 尺寸线不能用其它图线代替 不得与其它图线重合或画在其延长线上
◆ 尺寸线必须与所标注线段平行 ◆ 尺寸线不能用其它图线代替 不得与其它图线重合或画在其延长线上 ★ 尺寸线 ◆ 细实线 终端形式 箭头：长≥6b 宽=b b——粗实线宽 斜线：细实线 斜线高＝字高 尺寸线⊥尺寸界线 用在建筑图中 ◆ 同一图中只能采用一种尺寸线终端 ≈6b
★尺寸数字 ◆线性尺寸的数字—一尺寸线上方 也可写在尺寸线中断处 ◆ 参考尺寸的数字加圆括号 线性尺寸数字方向一与尺寸线一致 2X12 片 15 20 50
★ 尺寸数字 ◆ 线性尺寸的数字——尺寸线上方 也可写在尺寸线中断处 ◆ 参考尺寸的数字加圆括号 ◆ 线性尺寸数字方向——与尺寸线一致

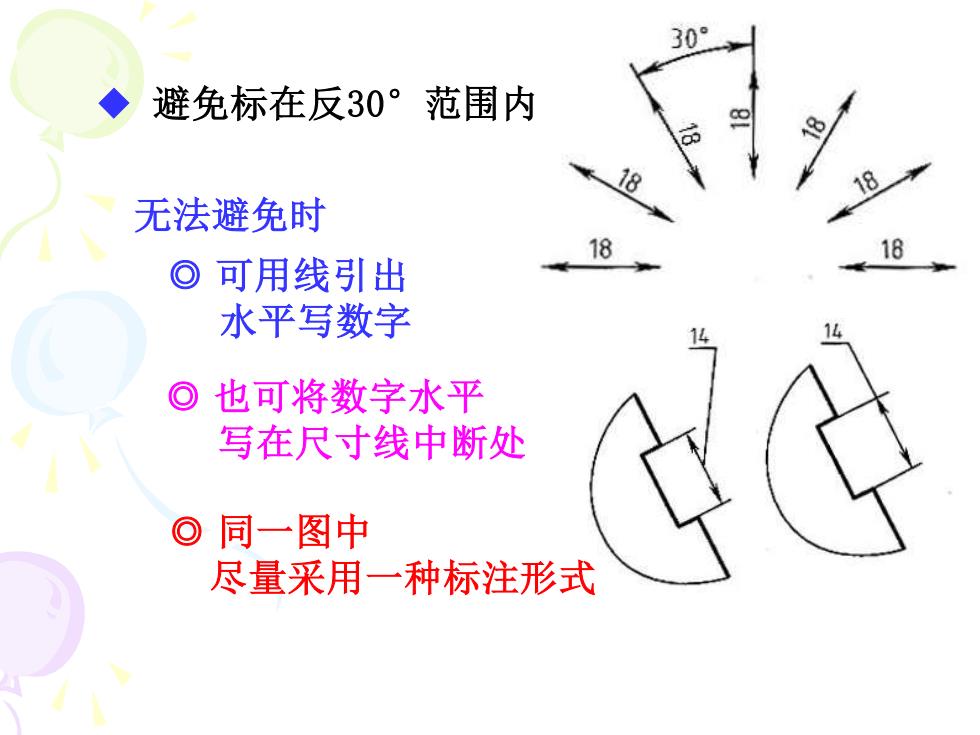

30 避免标在反30°范围内 无法避免时 18 18 ◎1 可用线引出 水平写数字 回也可将数字水平 写在尺寸线中断处 ◎同一图中 尽量采用一种标注形式
无法避免时 ◎ 也可将数字水平 写在尺寸线中断处 ◎ 可用线引出 水平写数字 ◆ 避免标在反30°范围内 ◎ 同一图中 尽量采用一种标注形式
