第七章 标准结构、标准件 与常用件 7.1 螺纹及螺纹紧固件
第 七 章 标准结构、标准件 与常用件 7.1 螺纹及螺纹紧固件
第一节螺纹 一、螺纹的形成、要素和结构 1.螺纹的形成 与轴线共面的平面图形（三角形、梯形等） 绕圆柱面作螺旋运动 得到一圆柱螺旋体 螺纹 螺旋线 制在圆柱体外表面 外螺纹 制在圆柱体内表面 内螺纹
一、螺纹的形成、要素和结构 ⒈ 螺纹的形成 A ● A1 ● 导程 螺旋线 与轴线共面的平面图形（三角形、梯形等） 绕圆柱面作螺旋运动 得到一圆柱螺旋体 制在圆柱体外表面——外螺纹 制在圆柱体内表面——内螺纹 第一节 螺纹 螺纹
怎样加工螺纹呢？ 工件旋转 工件 卡盘 车刀 车刀沿轴向移动 车外螺纹 车内螺纹
车外螺纹 车内螺纹 工件 卡盘 车刀 工件旋转 车刀沿轴向移动

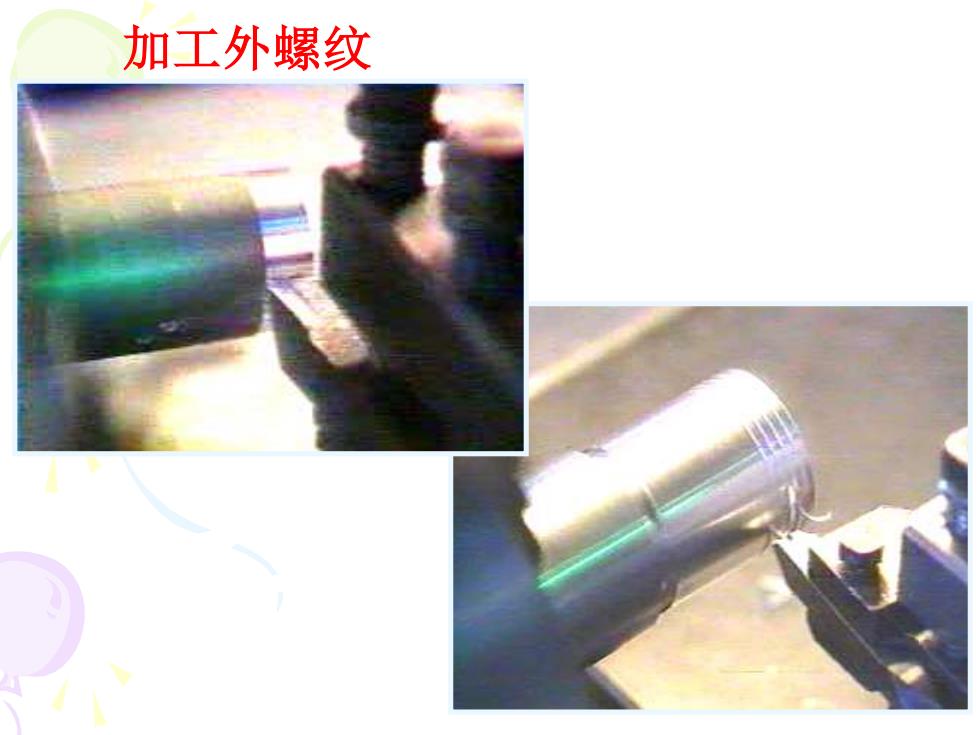

加工外螺纹
加工外螺纹
加工内螺纹 镜 120° 整 车内螺纹
加 注意 工内螺纹 钻孔 攻丝 120 ° 车内螺纹
