2.螺纹的要素 (1)螺纹的牙型 通过螺纹轴线的剖面上一一螺纹的轮廓形状 牙型
2. 螺纹的要素 ⑴ 螺纹的牙型 通过螺纹轴线的剖面上——螺纹的轮廓形状 牙型
常用螺纹牙型 普通螺纹() 梯形螺纹(Tr) 锯齿形螺纹(S) 三角形 梯形 锯齿形 锥管螺纹（内Rc、外R) 管螺纹(G)
三角形 梯形 锯齿形 常用螺纹牙型
(2) 螺纹的大径和小径 ★大径一一 与外螺纹牙顶或内螺纹牙底 相切的假想圆柱面的直径 D、d ★小径 与外螺纹牙底或内螺纹牙顶 相切的假想圆柱面的直径 D1、d1 外螺纹 牙顶 内螺纹 牙底 P夫 牙底 牙顶
⑵ 螺纹的大径和小径 ★大径——与外螺纹牙顶或内螺纹牙底 相切的假想圆柱面的直径 D、d ★小径——与外螺纹牙底或内螺纹牙顶 相切的假想圆柱面的直径 D1、d1 牙底 牙底 外螺纹 牙顶 内螺纹 小径 D1 大径 D 小径 d1 大径 d 牙顶
★中径 个假想圆柱的直径 该圆柱的母线通过 牙型上沟槽和凸起宽度相等的地方 牙底 内螺纹 牙顶 … 牙顶 牙底 外螺纹 公称直径= 螺纹大径
内螺纹 牙顶 牙底 外螺纹 牙底 牙顶 大径 D 、 d 小径 D 、 1 d 1 ★中径——一个假想圆柱的直径 该圆柱的母线通过 牙型上沟槽和凸起宽度相等的地方 中径 D 、 2 d 2 公称直径 ＝ 螺纹大径

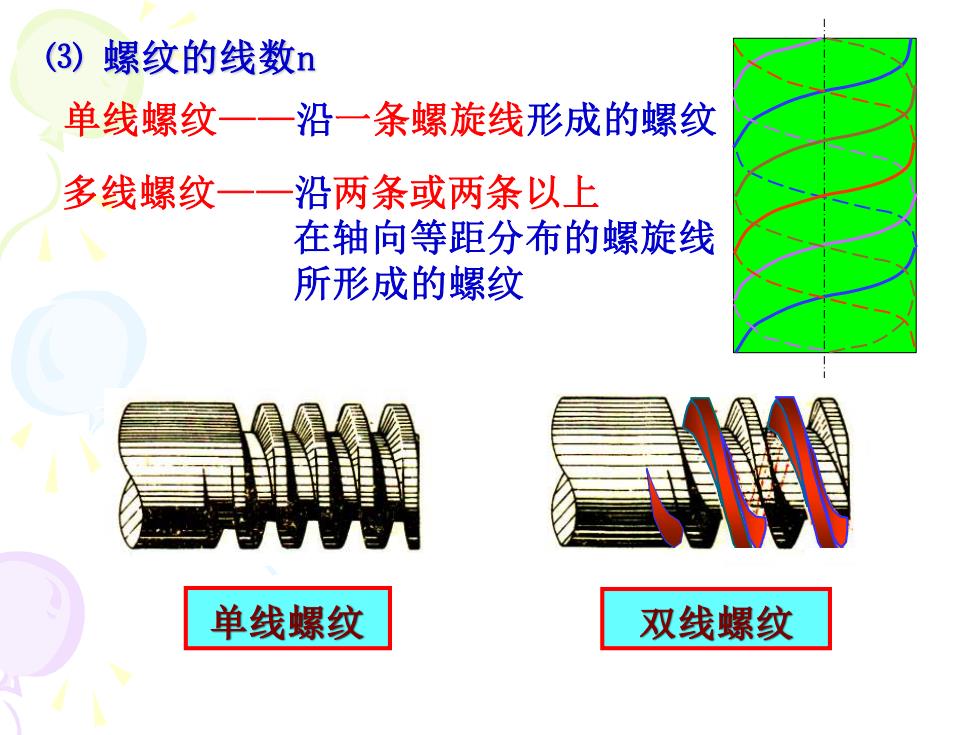

(3)螺纹的线数n 单线螺纹一一沿一条螺旋线形成的螺纹 多线螺纹一一沿两条或两条以上 在轴向等距分布的螺旋线 所形成的螺纹 单线螺纹 双线螺纹
⑶ 螺纹的线数n 单线螺纹——沿一条螺旋线形成的螺纹 单线螺纹 双线螺纹 多线螺纹——沿两条或两条以上 在轴向等距分布的螺旋线 所形成的螺纹
